03339Yaylı çekme ve baskı parçaları burulma önleyicili |
geri |
|
|
AçıklamaMalzeme:Çelik.Model:Dişli kovan, galvaniz kaplama, mavi pasifleştirilmiş. Setskur sertleştirilmiş, perdahlı. Standart yay kuvveti, güçlendirilmiş yay kuvveti.Bilgi:Üniversal baskı parçaları olarak da bilinen yaylı çekme ve baskı parçaları, çeşitli yapı parçalarını kilitlemek, konumlandırmak ve sıkıştırmak için kullanılır. Altıgen formu ile burulmaya karşı emniyetli olan setskur, çekme veya baskı pimi olarak kullanılabilir.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

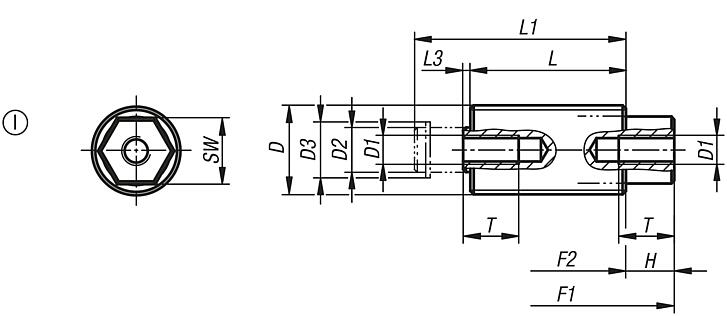

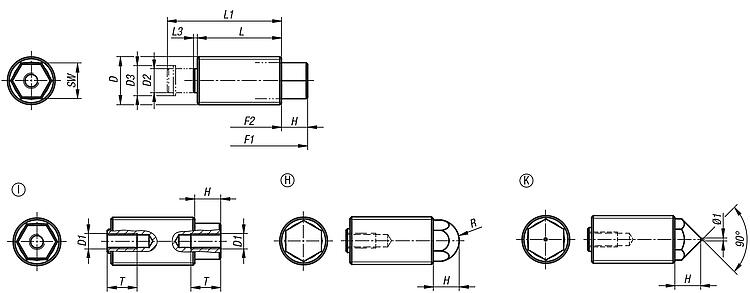

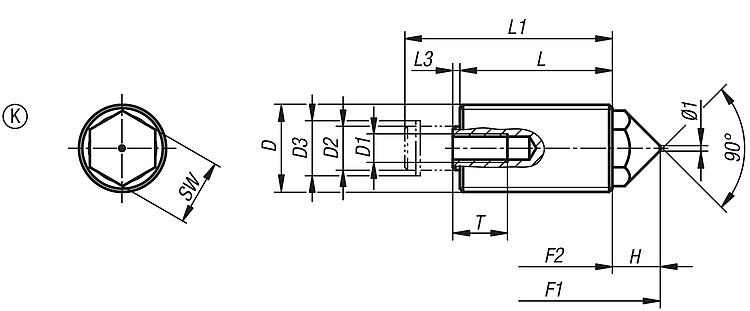

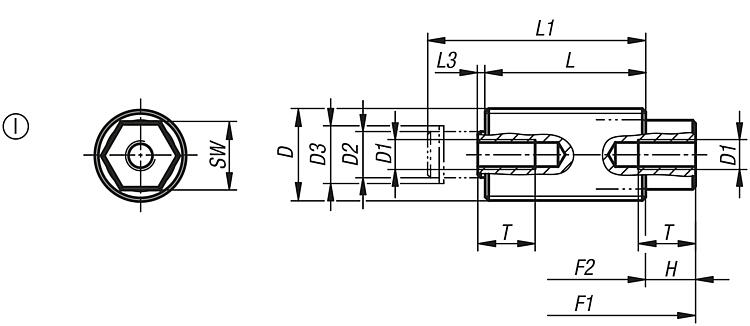

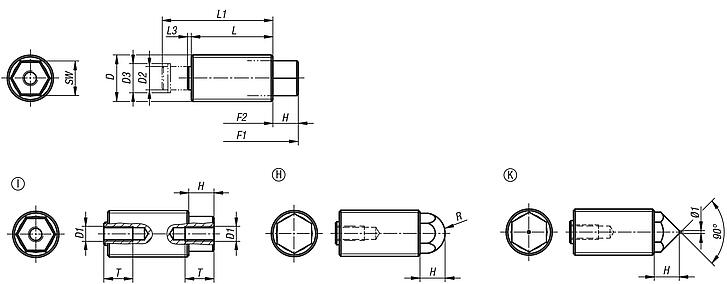

Çizimler (toplu genel bakış) |
Sipariş numarası | Form | Yay gücü | D | SW | D1 | D2 | D3 | F1 N | F2 N | H | L | L1 | L3 | T min. | CAD | Aks. | Fiyat | Sipariş et |
---|
03339-1112 | I | standart | M12X1,5 | 8 | M4 | 5,5 | 6,78 | 16 | 38 | 6,12 | 20 | 27,5 | 1,38 | 8 | | | 8,53 € | | 03339-1116 | I | standart | M16x1,5 | 11 | M5 | 8 | 10 | 25 | 71 | 8,7 | 28 | 38 | 1,3 | 10 | | | 9,60 € | | 03339-1120 | I | standart | M20X1,5 | 14 | M6 | 10 | 12,2 | 40 | 140 | 10,3 | 34 | 47 | 2,7 | 12 | | | 11,97 € | | 03339-1212 | I | yüksek | M12X1,5 | 8 | M4 | 5,5 | 6,78 | 20 | 60 | 6,12 | 20 | 27,5 | 1,38 | 8 | | | 8,53 € | | 03339-1216 | I | yüksek | M16x1,5 | 11 | M5 | 8 | 10 | 35 | 103 | 8,7 | 28 | 38 | 1,3 | 10 | | | 9,60 € | | 03339-1220 | I | yüksek | M20X1,5 | 14 | M6 | 10 | 12,2 | 60 | 175 | 10,3 | 34 | 47 | 2,7 | 12 | | | 11,97 € | |
|
Sipariş numarası | Form | Yay gücü | D | D1 | D2 | D3 | F1 N | F2 N | H | L | L1 | L3 | R | SW | T min. | CAD | Aks. | Fiyat | Sipariş et |
---|
03339-2112 | H | standart | M12X1,5 | M4 | 5,5 | 6,78 | 16 | 38 | 6,12 | 20 | 27,5 | 1,38 | 5,5 | 8 | 8 | | | 7,76 € | | 03339-2116 | H | standart | M16x1,5 | M5 | 8 | 10 | 25 | 71 | 8,7 | 28 | 38 | 1,3 | 7 | 11 | 10 | | | 8,91 € | | 03339-2120 | H | standart | M20X1,5 | M6 | 10 | 12,2 | 40 | 140 | 10,3 | 34 | 47 | 2,7 | 9 | 14 | 12 | | | 10,71 € | | 03339-2212 | H | yüksek | M12X1,5 | M4 | 5,5 | 6,78 | 20 | 60 | 6,12 | 20 | 27,5 | 1,38 | 5,5 | 8 | 8 | | | 7,76 € | | 03339-2216 | H | yüksek | M16x1,5 | M5 | 8 | 10 | 35 | 103 | 8,7 | 28 | 38 | 1,3 | 7 | 11 | 10 | | | 8,91 € | | 03339-2220 | H | yüksek | M20X1,5 | M6 | 10 | 12,2 | 60 | 175 | 10,3 | 34 | 47 | 2,7 | 9 | 14 | 12 | | | 10,71 € | |
|
Sipariş numarası | Form | Yay gücü | D | SW | D1 | D2 | D3 | F1 N | F2 N | H | L | L1 | L3 | T min. | CAD | Aks. | Fiyat | Sipariş et |
---|
03339-3112 | K | standart | M12X1,5 | 8 | M4 | 5,5 | 6,78 | 16 | 38 | 6,12 | 20 | 27,5 | 1,38 | 8 | | | 7,12 € | | 03339-3116 | K | standart | M16x1,5 | 11 | M5 | 8 | 10 | 25 | 71 | 8,7 | 28 | 38 | 1,3 | 10 | | | 8,36 € | | 03339-3120 | K | standart | M20X1,5 | 14 | M6 | 10 | 12,2 | 40 | 140 | 10,3 | 34 | 47 | 2,7 | 12 | | | 10,52 € | | 03339-3212 | K | yüksek | M12X1,5 | 8 | M4 | 5,5 | 6,78 | 20 | 60 | 6,12 | 20 | 27,5 | 1,38 | 8 | | | 7,12 € | | 03339-3216 | K | yüksek | M16x1,5 | 11 | M5 | 8 | 10 | 35 | 103 | 8,7 | 28 | 38 | 1,3 | 10 | | | 8,36 € | | 03339-3220 | K | yüksek | M20X1,5 | 14 | M6 | 10 | 12,2 | 60 | 175 | 10,3 | 34 | 47 | 2,7 | 12 | | | 10,52 € | |
|
