Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:Kovan: Mavi galvaniz kaplamalı.
Yaylı pim: perdahlı.

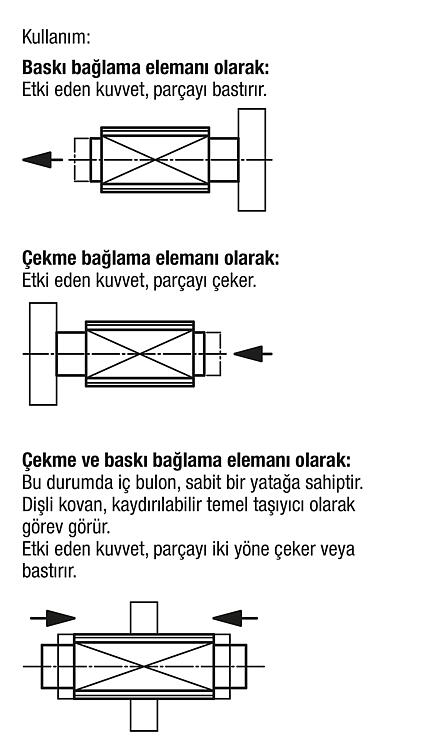

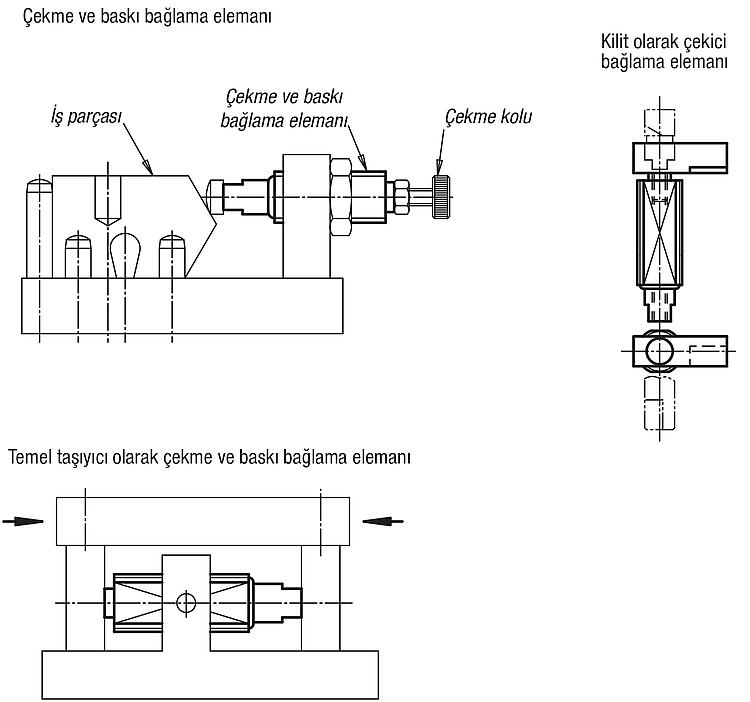

Bilgi:Yaylı pimde her iki tarafta mevcut olan dişliler sayesinde özel uygulamalar için çok yönlü kullanım şekilleri mümkündür, örn. prizmalar, baskı pimleri, kendinden ayarlanan destekler, tutamaklar, tutamak başlıkları, tırtıllı somunlar ve çok daha fazlası ile.Montaj:Dişli kovan için burulma önleyici olarak LOCTITE vida sabitleyicinin 97990-243.... kullanılması önerilir.Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 03338 Yaylı çekme ve baskı parçaları 303 kB

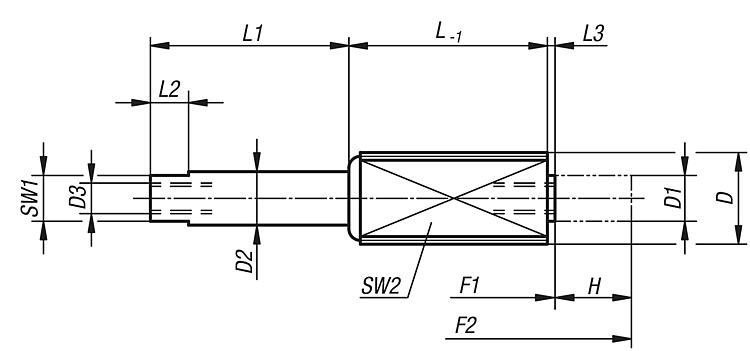

Çizimler

Yaylı çekme ve baskı parçaları

Ürün seçimi/filtresi

Sipariş numarası

DD1D2D3HLL1L2L3SW1SW2
4 köşe
Yay kuvveti
Başlangıç
F1 yakl. N
Yay kuvveti
Bitiş
F2 yakl. N
CADAks.FiyatSipariş et
03338-1202004M1267M4x83,5114,551610520 6,11 €
03338-1202006M1267M4x8618,5751610520 6,43 €
03338-1202010M1267M4x810261151610520 6,73 €
03338-1206003M1267M4x83114,5516101240 6,11 €
03338-1206005M1267M4x8518,57516101240 6,43 €
03338-1206008M1267M4x882611516101240 6,73 €
03338-1212503M1267M4x83114,55161020100 6,11 €
03338-1212505M1267M4x8518,575161020100 6,43 €
03338-1212508M1267M4x8826115161020100 6,73 €
03338-1815004M18x1,51011M6x12417662,591650150 6,43 €
03338-1815007M18x1,51011M6x12729,511,562,591650150 7,03 €
03338-1815013M18x1,51011M6x1212,545,51662,591650150 7,60 €
