03158_BMerkezleyici bağlama elemanı, altıgenli, Form B |
geri |
|

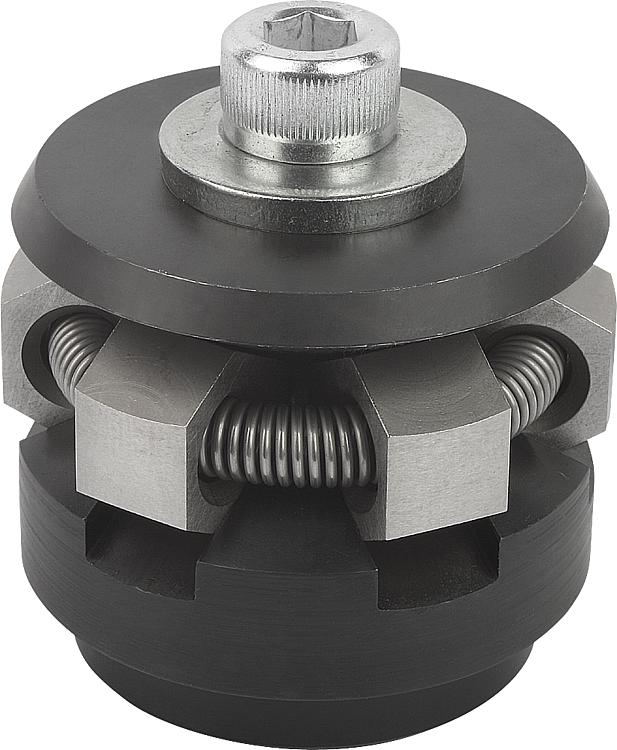

Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Gövde: 1.2842.
Küreler ve altıgenler: 1.4112.
Çekme yayı: 1.4310.Model:Gövde: Sertleştirilmiş ve perdahlı.
Küreler ve altıgen: Sertleştirilmiş ve taşlanmış.Bilgi:Form B: Altıgenli, hassas yüzeyli delik duvarları için.Teknik veriler:Tekrarlama hassasiyeti ±0,025
Yuvarlak hareket hassasiyeti ±0,05Kullanım:İş parçasını belirtilen deliklerde içten dışa merkezi olarak konumlandırın ve gerdirin.Avantajlar:- Hassas kendi kendine merkezleme.
- Burulma olmadan gerdirme.
- Büyük ayarlama yolları.

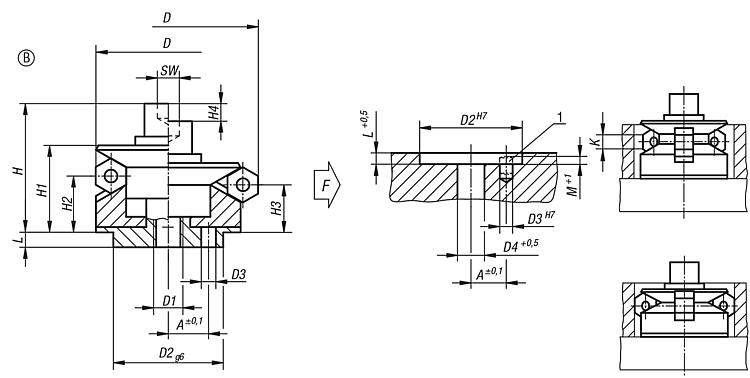

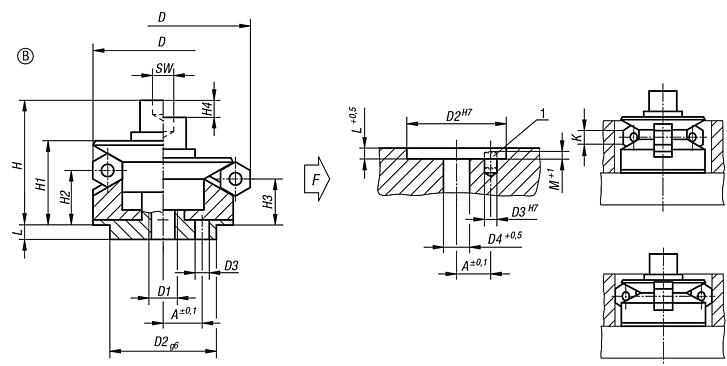

- Düşük yapı yüksekliği.Çizim bilgisi:Form A:
Küreli, hafif baskı izlerinin kabul edilebilir olduğu deliklerde gerdirme için uygundur.
Form B:
Altıgenli, hassas yüzeyli delik duvarları için.
1) Yardımcı montaj aracı:
Bağlama elemanları için tam konum tespitli pim İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası
| Form | A
| D
min. | D
maks. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | M | K | SW | 6 köşe
sayısı | Bağlama
kuvveti
maks. kN | Sıkma
torku
maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03158-201504 | B | 4,5 | 14,5 | 18,5 | M4 | 12 | 2 | 4,3 | 19,5 | 14,5 | 9,8 | 8,6 | 2,3 | 5,5 | 3 | 4 | 3 | 3 | 3,5 | 5 |  | | 330,05 € | | | 03158-201905 | B | 5,5 | 18,5 | 22,5 | M5 | 15 | 2,5 | 5,3 | 23,5 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 3 | 4 | 4 | 3 | 4 | 10 | | | 364,55 € | | | 03158-202306 | B | 7 | 22,5 | 26,5 | M6 | 20 | 3 | 6,4 | 28,8 | 19,8 | 14,2 | 13 | 2,3 | 6 | 4 | 4 | 5 | 3 | 4,5 | 17 | | | 401,35 € | | | 03158-202706 | B | 7 | 26,5 | 30,5 | M6 | 20 | 3 | 6,4 | 28,8 | 19,8 | 14,2 | 13 | 2,3 | 6 | 4,5 | 4 | 5 | 3 | 4,5 | 17 | | | 433,55 € | | | 03158-203106 | B | 9 | 30,5 | 38,5 | M6 | 25 | 4 | 6,4 | 32,7 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 4,5 | 8 | 5 | 3 | 4,5 | 17 | | | 470,35 € | | | 03158-203908 | B | 11 | 38,5 | 46,5 | M8 | 30 | 4 | 8,4 | 39,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 4,5 | 8 | 6 | 6 | 6,5 | 43 | | | 509,45 € | | | 03158-204708 | B | 11 | 46,5 | 54,5 | M8 | 30 | 4 | 8,4 | 39,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 4,5 | 8 | 6 | 6 | 6,5 | 43 | | | 653,20 € | | | 03158-205510 | B | 15 | 54,5 | 70,5 | M10 | 45 | 5 | 10,5 | 54,6 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 5,5 | 16 | 8 | 6 | 8 | 79 | | | 686,55 € | | | 03158-207112 | B | 17 | 70,5 | 86,5 | M12 | 60 | 5 | 13 | 63,1 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 5,5 | 16 | 10 | 6 | 10 | 141 | | | 730,25 € | | | 03158-208712 | B | 25 | 86,5 | 102,5 | M16 | 60 | 5 | 17 | 73 | 51 | 30,2 | 25,7 | 9,3 | 10 | 5,5 | 16 | 14 | 6 | 12,5 | 354 | | | 799,25 € | |
