        Plastik mantar tutamaklı ve uzun kilitleme pimli çelik veya paslanmaz çelik indeksleme pistonları
        Plastik mantar tutamaklı, uzun kilitleme pimli ve kilit kanallı çelik veya paslanmaz çelik indeksleme pistonları

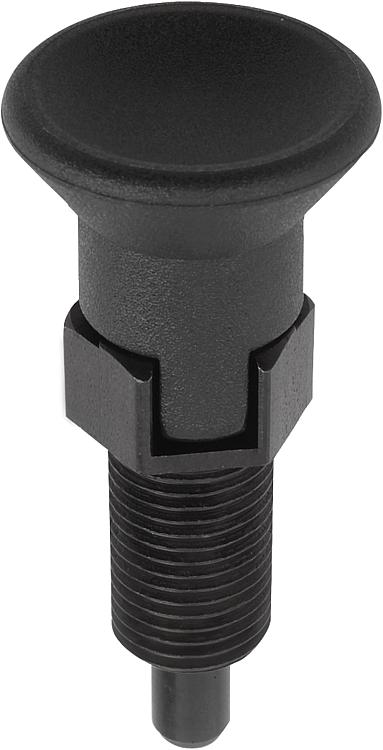

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Çelik model:
Kilitleme pimi: Sertleştirilmiş:
Mukavemet sınıfı 5.8.

Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş:
Dişli kovan: 1.4305.
Kilitleme pimi: 1.4034.

Kilitleme pimi: Sertleştirilmemiş:
Dişli kovan: 1.4305.
Kilitleme pimi: 1.4305.

Mantar tutamak: Termoplastik, siyah gri.

Model:Çelik model:
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve perdahlı.

Paslanmaz çelik model:
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve kaplamasız.
Kilitleme pimi: Sertleştirilmemiş, taşlanmış ve kaplamasız.Bilgi:Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03089_C Plastik mantar tutamaklı, uzun kilitleme pimli ve kilit kanallı çelik veya paslanmaz çelik indeksleme pistonları

138 kB

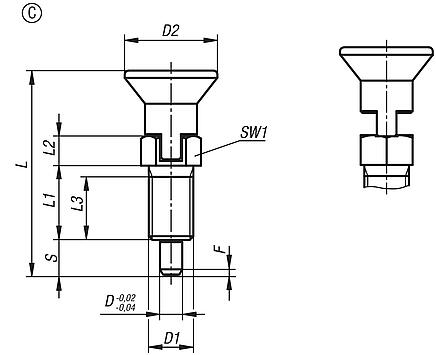

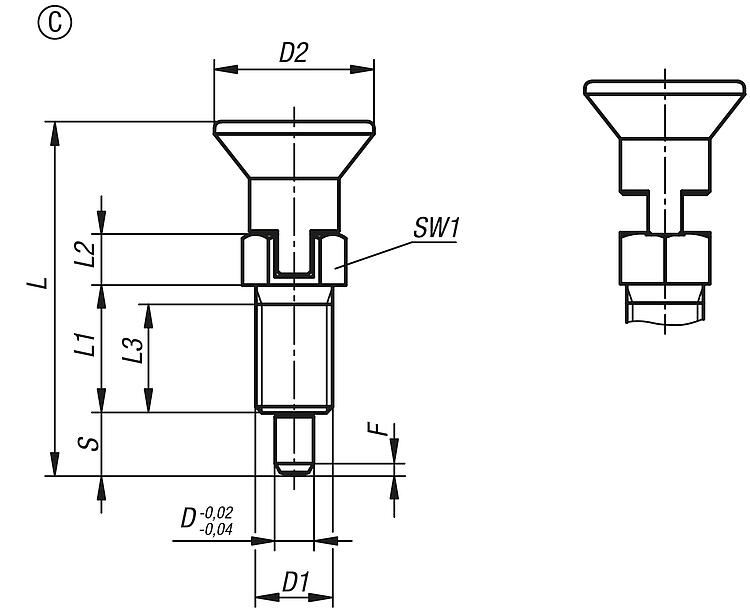

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	Kilitleme pimi	D	D1	D2	L	L1	L2	L3	Strok S	SW1	F x 30°	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Fiyat
03089-23105	C	çelik	sertleştirilmiş	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	9,67 €
03089-23206	C	çelik	sertleştirilmiş	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	10,73 €
03089-23308	C	çelik	sertleştirilmiş	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	12,85 €
03089-203105	C	paslanmaz çelik	sertleştirilmiş	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	14,08 €
03089-203206	C	paslanmaz çelik	sertleştirilmiş	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	16,65 €
03089-203308	C	paslanmaz çelik	sertleştirilmiş	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	22,57 €
03089-213105	C	paslanmaz çelik	sertleştirilmemiş	5	M10x1	21	49,5	17	10	15	8	13	1,3	5	16	14,08 €
03089-213206	C	paslanmaz çelik	sertleştirilmemiş	6	M12x1,5	25	57,7	20	11	17	9	14	1,8	6	18	16,65 €
03089-213308	C	paslanmaz çelik	sertleştirilmemiş	8	M16x1,5	33	76	26	14	23	12	19	2,3	15	45	22,57 €
