AçıklamaÜrün açıklaması:Form A çıkış durumunda bir yay tarafından gerdirilmiştir. Basınçlı hava ile konumlandırma silindiri gevşetilir.
Form B çıkış durumunda gevşetilmiştir. Basınçlı hava ile konumlandırma silindiri gerdirilir.Malzeme:Ana gövde paslanmaz çelik. Conta NBR.Model:Kaplamasız paslanmaz çelik.Sipariş bilgisi:Karakteristik epri aracılığıyla Form A işaretlemesi.Bilgi:Belirtilen gerdirme ve tutma güçleri 0,5 Mpa'lık çalışma basıncı ile ilgilidir. Birden fazla konumlandırma ünitesi kullanıldığında ± 0,1 mm'lik mesafe toleransı aşılmamalıdır. Tekrarlama hassasiyeti ± 0,2 mm'dir. Montaj:6 mm plaka kalınlığı için montaj ölçüleri.Aksesuar:03161-11 Montaj burçları paslanmaz çelik.Çizim bilgisi:

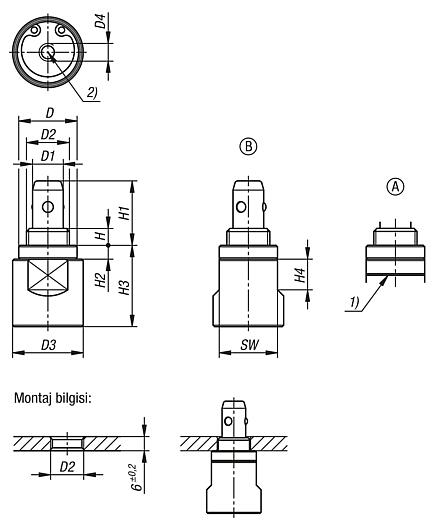

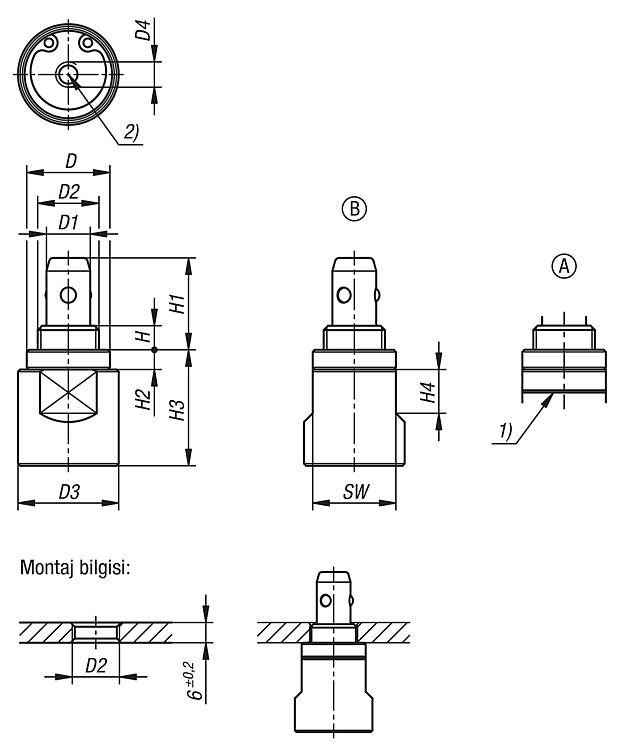

1) Karakteristik eğri Form A 2) Pnömatik bağlantı 3) Montaj burcu, konumlandırma silindiri için 4) Konumlandırma silindiri Form A 5) Konumlandırma silindiri Form B
Özellikler:
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
