03152-30Çelik merkezleme flanşları |
geri |
|
|
AçıklamaMalzeme:Islah çeliği 1.1191 veya 1.1192 merkezleme flanşı.Bilgi:Delikli merkezleme flanşı, takım ve kalıp yapımında kullanılabilen yüksek kaliteli bir bileşendir. Bu merkezleme flanşı, takımların veya kalıpların kolay bir şekilde hizalanmasını ve konumlandırılmasını sağlayan hassas bir çıkıntıya sahiptir. Flanşın konik deliği, mükemmel bir kılavuz özelliğine sahiptir ve çeşitli parçalar arasında sağlam bağlantıyı mümkün kılmaktadır.
Çıkıntılı merkezleme flanşı, hassas hizalama gerektiren takım ve kalıp yapımındaki uygulamalar için mükemmel bir seçimdir. Bu flanş, parçaların kolay bir şekilde hizalanmasını ve konumlandırılmasını sağlayan bir çıkıntıya sahiptir.
Çıkıntılı ve dişli delikli merkezleme flanşı, hassas hizalama, sağlama tespitleme ve güvenilik konumlandırma işlemlerinin belirleyici olduğu takım ve kalıp yapımında kullanılabilir. Hassas işlevlerden ve dişli deliklerden oluşan kombinasyonu, flanşı çeşitli imalat uygulamalarında çok yönlü kullanılabilir olmasını sağlamaktadır. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

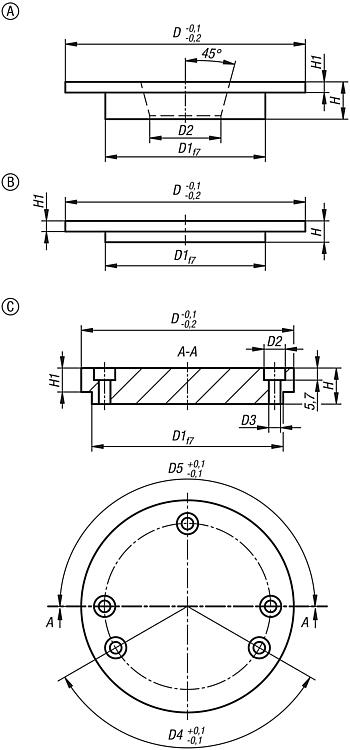

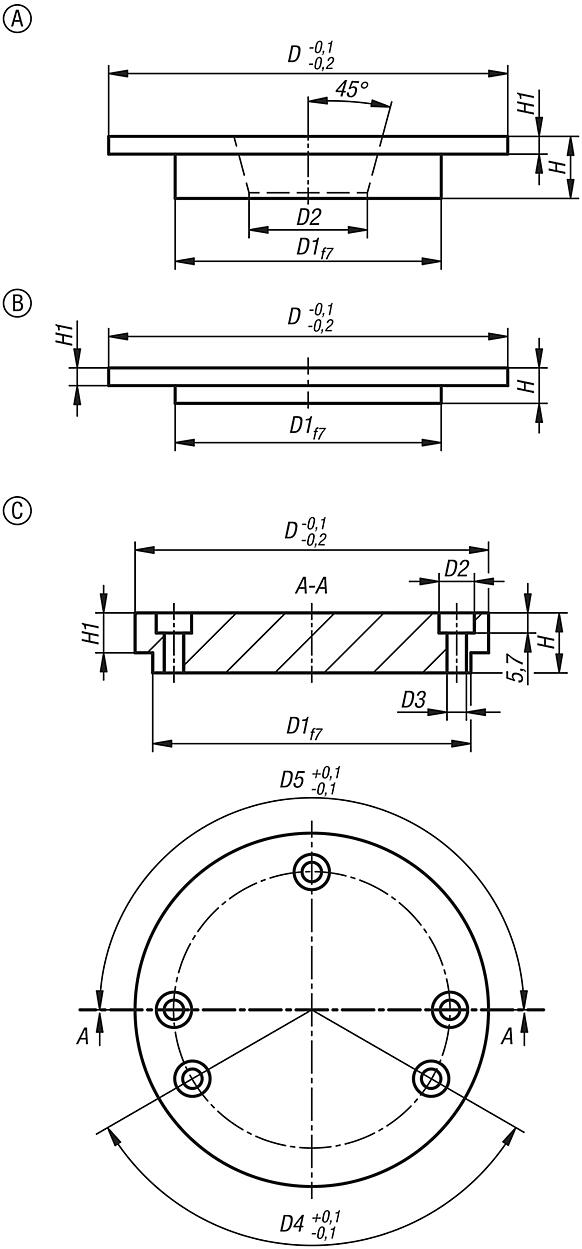

Çizimler (toplu genel bakış) |

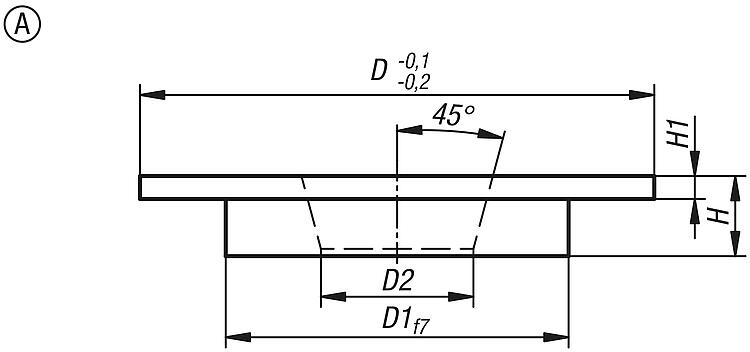

| Sipariş numarası | Form | Form modeli | Çelik anahtar | D
| D1 | D2 | H | H1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03152-30-006008 | A | delikli | 1.1191 | 90 | 60 | 36 | 8 | 4 |  | | 32,89 € | | | 03152-30-006011 | A | delikli | 1.1191 | 90 | 60 | 26 | 11 | 4 | | | 37,42 € | | | 03152-30-006013 | A | delikli | 1.1191 | 90 | 60 | 26 | 13 | 4 | | | 38,57 € | | | 03152-30-006014 | A | delikli | 1.1191 | 90 | 60 | 26 | 14 | 4 | | | 39,32 € | | | 03152-30-008012 | A | delikli | 1.1191 | 90 | 80 | 36 | 12 | 8 | | | 35,31 € | | | 03152-30-008015 | A | delikli | 1.1191 | 90 | 80 | 26 | 15 | 8 | | | 37,42 € | | | 03152-30-008017 | A | delikli | 1.1191 | 90 | 80 | 26 | 17 | 8 | | | 38,57 € | | | 03152-30-009012 | A | delikli | 1.1191 | 90 | 90 | 36 | 12 | 8 | | | 35,86 € | | | 03152-30-009015 | A | delikli | 1.1191 | 90 | 90 | 36 | 15 | 8 | | | 38,21 € | | | 03152-30-009017 | A | delikli | 1.1191 | 90 | 90 | 36 | 17 | 8 | | | 39,31 € | | | 03152-30-009018 | A | delikli | 1.1191 | 90 | 90 | 36 | 18 | 8 | | | 37,63 € | | | 03152-30-009019 | A | delikli | 1.1191 | 90 | 90 | 36 | 19 | 8 | | | 41,34 € | | | 03152-30-009021 | A | delikli | 1.1191 | 90 | 90 | 36 | 21 | 8,5 | | | 45,06 € | | | 03152-30-010012 | A | delikli | 1.1191 | 100 | 90 | 36 | 12 | 8 | | | 37,92 € | | | 03152-30-010015 | A | delikli | 1.1191 | 100 | 90 | 36 | 15 | 8 | | | 38,57 € | | | 03152-30-010017 | A | delikli | 1.1191 | 100 | 90 | 36 | 17 | 8 | | | 41,34 € | | | 03152-30-010019 | A | delikli | 1.1191 | 100 | 90 | 36 | 19 | 8 | | | 43,76 € | | | 03152-30-010021 | A | delikli | 1.1191 | 100 | 90 | 36 | 21 | 8,5 | | | 46,33 € | | | 03152-30-011012 | A | delikli | 1.1191 | 110 | 90 | 36 | 12 | 8 | | | 39,99 € | | | 03152-30-011015 | A | delikli | 1.1191 | 110 | 90 | 36 | 15 | 8 | | | 43,44 € | | | 03152-30-011017 | A | delikli | 1.1191 | 110 | 90 | 36 | 17 | 8 | | | 46,12 € | | | 03152-30-011018 | A | delikli | 1.1191 | 110 | 90 | 36 | 18 | 8 | | | 45,90 € | | | 03152-30-011019 | A | delikli | 1.1191 | 110 | 90 | 36 | 19 | 8 | | | 47,35 € | | | 03152-30-011020 | A | delikli | 1.1191 | 110 | 90 | 36 | 20 | 8 | | | 48,74 € | | | 03152-30-011021 | A | delikli | 1.1191 | 110 | 90 | 36 | 21 | 8,5 | | | 52,05 € | | | 03152-30-012012 | A | delikli | 1.1191 | 120 | 90 | 36 | 12 | 8 | | | 40,76 € | | | 03152-30-012015 | A | delikli | 1.1191 | 120 | 90 | 36 | 15 | 8 | | | 44,02 € | | | 03152-30-012017 | A | delikli | 1.1191 | 120 | 90 | 36 | 17 | 8 | | | 46,48 € | | | 03152-30-012018 | A | delikli | 1.1191 | 120 | 90 | 36 | 18 | 8 | | | 47,78 € | | | 03152-30-012019 | A | delikli | 1.1191 | 120 | 90 | 36 | 19 | 8 | | | 49,21 € | | | 03152-30-012020 | A | delikli | 1.1191 | 120 | 90 | 36 | 20 | 8 | | | 50,63 € | | | 03152-30-012021 | A | delikli | 1.1191 | 120 | 90 | 36 | 21 | 8,5 | | | 52,08 € | | | 03152-30-012512 | A | delikli | 1.1191 | 125 | 90 | 36 | 12 | 8 | | | 43,87 € | | | 03152-30-012515 | A | delikli | 1.1191 | 125 | 90 | 36 | 15 | 8 | | | 47,18 € | | | 03152-30-012517 | A | delikli | 1.1191 | 125 | 90 | 36 | 17 | 8 | | | 48,50 € | | | 03152-30-012518 | A | delikli | 1.1191 | 125 | 90 | 36 | 18 | 8 | | | 49,91 € | | | 03152-30-012519 | A | delikli | 1.1191 | 125 | 90 | 36 | 19 | 8 | | | 51,35 € | | | 03152-30-012520 | A | delikli | 1.1191 | 125 | 90 | 36 | 20 | 8 | | | 53,57 € | | | 03152-30-012521 | A | delikli | 1.1191 | 125 | 90 | 36 | 21 | 8,5 | | | 54,66 € | | | 03152-30-013012 | A | delikli | 1.1191 | 130 | 90 | 36 | 12 | 8 | | | 51,78 € | | | 03152-30-014012 | A | delikli | 1.1191 | 140 | 90 | 36 | 12 | 8 | | | 56,81 € | | | 03152-30-015012 | A | delikli | 1.1191 | 150 | 90 | 36 | 12 | 8 | | | 64,70 € | | | 03152-30-016012 | A | delikli | 1.1191 | 160 | 90 | 36 | 12 | 8 | | | 66,34 € | | | 03152-30-016015 | A | delikli | 1.1191 | 160 | 90 | 36 | 15 | 8 | | | 68,85 € | | | 03152-30-016017 | A | delikli | 1.1191 | 160 | 90 | 36 | 17 | 8 | | | 73,05 € | | | 03152-30-016018 | A | delikli | 1.1191 | 160 | 90 | 36 | 18 | 8 | | | 75,38 € | | | 03152-30-016019 | A | delikli | 1.1191 | 160 | 90 | 36 | 19 | 8 | | | 80,70 € | | | 03152-30-016020 | A | delikli | 1.1191 | 160 | 90 | 36 | 20 | 8 | | | 80,36 € | | | 03152-30-016021 | A | delikli | 1.1191 | 160 | 90 | 36 | 21 | 8,5 | | | 83,05 € | | | 03152-30-017512 | A | delikli | 1.1191 | 175 | 90 | 36 | 12 | 8 | | | 68,29 € | | | 03152-30-017515 | A | delikli | 1.1191 | 175 | 90 | 36 | 15 | 8 | | | 73,59 € | | | 03152-30-017517 | A | delikli | 1.1191 | 175 | 90 | 36 | 17 | 8 | | | 78,32 € | | | 03152-30-017518 | A | delikli | 1.1191 | 175 | 90 | 36 | 18 | 8 | | | 81,16 € | | | 03152-30-017519 | A | delikli | 1.1191 | 175 | 90 | 36 | 19 | 8 | | | 84,05 € | | | 03152-30-017520 | A | delikli | 1.1191 | 175 | 90 | 36 | 20 | 8 | | | 86,39 € | | | 03152-30-017521 | A | delikli | 1.1191 | 175 | 90 | 36 | 21 | 8,5 | | | 88,81 € | | | 03152-30-018012 | A | delikli | 1.1191 | 180 | 90 | 36 | 12 | 8 | | | 90,93 € | | | 03152-30-020012 | A | delikli | 1.1191 | 200 | 90 | 36 | 12 | 8 | | | 106,88 € | | | 03152-30-025012 | A | delikli | 1.1191 | 250 | 90 | 36 | 12 | 8 | | | 125,10 € | |
|

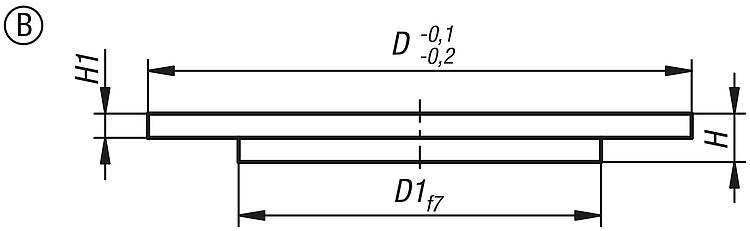

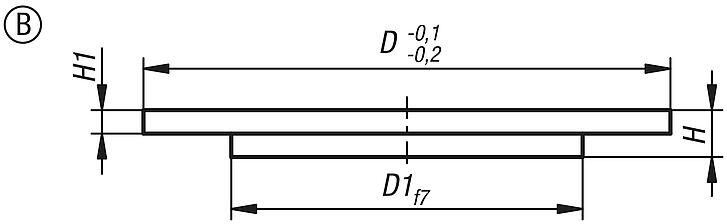

| Sipariş numarası | Form | Form modeli | Çelik
anahtar | D
| D1 | H | H1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03152-30-106008 | B | mesnetli | 1.1191 | 90 | 60 | 8 | 4 | | | 31,99 € | | | 03152-30-106011 | B | mesnetli | 1.1191 | 90 | 60 | 11 | 4 | | | 33,28 € | | | 03152-30-106013 | B | mesnetli | 1.1191 | 90 | 60 | 13 | 4 | | | 34,32 € | | | 03152-30-106014 | B | mesnetli | 1.1191 | 90 | 60 | 14 | 4 | | | 34,98 € | | | 03152-30-108012 | B | mesnetli | 1.1191 | 90 | 80 | 12 | 8 | | | 31,99 € | | | 03152-30-108015 | B | mesnetli | 1.1191 | 90 | 80 | 15 | 8 | | | 33,28 € | | | 03152-30-108017 | B | mesnetli | 1.1191 | 90 | 80 | 17 | 8 | | | 34,32 € | | | 03152-30-110012 | B | mesnetli | 1.1191 | 100 | 90 | 12 | 8 | | | 32,74 € | | | 03152-30-110015 | B | mesnetli | 1.1191 | 100 | 90 | 15 | 8 | | | 34,01 € | | | 03152-30-110017 | B | mesnetli | 1.1191 | 100 | 90 | 17 | 8 | | | 35,45 € | | | 03152-30-110018 | B | mesnetli | 1.1191 | 100 | 90 | 18 | 8 | | | 36,37 € | | | 03152-30-110019 | B | mesnetli | 1.1191 | 100 | 90 | 19 | 8 | | | 37,62 € | | | 03152-30-110021 | B | mesnetli | 1.1191 | 100 | 90 | 21 | 8,5 | | | 39,32 € | | | 03152-30-111012 | B | mesnetli | 1.1191 | 110 | 90 | 12 | 8 | | | 36,29 € | | | 03152-30-111015 | B | mesnetli | 1.1191 | 110 | 90 | 15 | 8 | | | 37,32 € | | | 03152-30-111017 | B | mesnetli | 1.1191 | 110 | 90 | 17 | 8 | | | 39,49 € | | | 03152-30-111018 | B | mesnetli | 1.1191 | 110 | 90 | 18 | 8 | | | 39,58 € | | | 03152-30-111019 | B | mesnetli | 1.1191 | 110 | 90 | 19 | 8 | | | 38,47 € | | | 03152-30-111020 | B | mesnetli | 1.1191 | 110 | 90 | 20 | 8 | | | 41,88 € | | | 03152-30-111021 | B | mesnetli | 1.1191 | 110 | 90 | 21 | 8,5 | | | 44,25 € | | | 03152-30-112012 | B | mesnetli | 1.1191 | 120 | 90 | 12 | 8 | | | 37,29 € | | | 03152-30-112015 | B | mesnetli | 1.1191 | 120 | 90 | 15 | 8 | | | 39,32 € | | | 03152-30-112017 | B | mesnetli | 1.1191 | 120 | 90 | 17 | 8 | | | 40,77 € | | | 03152-30-112018 | B | mesnetli | 1.1191 | 120 | 90 | 18 | 8 | | | 41,73 € | | | 03152-30-112019 | B | mesnetli | 1.1191 | 120 | 90 | 19 | 8 | | | 42,75 € | | | 03152-30-112020 | B | mesnetli | 1.1191 | 120 | 90 | 20 | 8 | | | 43,82 € | | | 03152-30-112021 | B | mesnetli | 1.1191 | 120 | 90 | 21 | 8,5 | | | 44,92 € | | | 03152-30-112512 | B | mesnetli | 1.1191 | 125 | 90 | 12 | 8 | | | 39,85 € | | | 03152-30-112515 | B | mesnetli | 1.1191 | 125 | 90 | 15 | 8 | | | 42,37 € | | | 03152-30-112517 | B | mesnetli | 1.1191 | 125 | 90 | 17 | 8 | | | 44,10 € | | | 03152-30-112518 | B | mesnetli | 1.1191 | 125 | 90 | 18 | 8 | | | 43,82 € | | | 03152-30-112519 | B | mesnetli | 1.1191 | 125 | 90 | 19 | 8 | | | 46,01 € | | | 03152-30-112520 | B | mesnetli | 1.1191 | 125 | 90 | 20 | 8 | | | 46,12 € | | | 03152-30-112521 | B | mesnetli | 1.1191 | 125 | 90 | 21 | 8,5 | | | 48,82 € | | | 03152-30-114012 | B | mesnetli | 1.1191 | 140 | 90 | 12 | 8 | | | 47,05 € | | | 03152-30-115012 | B | mesnetli | 1.1191 | 150 | 90 | 12 | 8 | | | 53,67 € | | | 03152-30-116012 | B | mesnetli | 1.1191 | 160 | 90 | 12 | 8 | | | 61,15 € | | | 03152-30-116015 | B | mesnetli | 1.1191 | 160 | 90 | 15 | 8 | | | 64,11 € | | | 03152-30-116017 | B | mesnetli | 1.1191 | 160 | 90 | 17 | 8 | | | 67,87 € | | | 03152-30-116018 | B | mesnetli | 1.1191 | 160 | 90 | 18 | 8 | | | 69,41 € | | | 03152-30-116019 | B | mesnetli | 1.1191 | 160 | 90 | 19 | 8 | | | 71,01 € | | | 03152-30-116020 | B | mesnetli | 1.1191 | 160 | 90 | 20 | 8 | | | 73,36 € | | | 03152-30-116021 | B | mesnetli | 1.1191 | 160 | 90 | 21 | 8,5 | | | 77,88 € | | | 03152-30-117512 | B | mesnetli | 1.1191 | 175 | 90 | 12 | 8 | | | 64,72 € | | | 03152-30-117515 | B | mesnetli | 1.1191 | 175 | 90 | 15 | 8 | | | 68,89 € | | | 03152-30-117517 | B | mesnetli | 1.1191 | 175 | 90 | 17 | 8 | | | 72,62 € | | | 03152-30-117518 | B | mesnetli | 1.1191 | 175 | 90 | 18 | 8 | | | 74,95 € | | | 03152-30-117519 | B | mesnetli | 1.1191 | 175 | 90 | 19 | 8 | | | 77,35 € | | | 03152-30-117520 | B | mesnetli | 1.1191 | 175 | 90 | 20 | 8 | | | 79,41 € | | | 03152-30-117521 | B | mesnetli | 1.1191 | 175 | 90 | 21 | 8,5 | | | 81,52 € | | | 03152-30-120012 | B | mesnetli | 1.1191 | 200 | 90 | 12 | 8 | | | 98,74 € | | | 03152-30-125012 | B | mesnetli | 1.1191 | 250 | 90 | 12 | 8 | | | 119,72 € | |
|

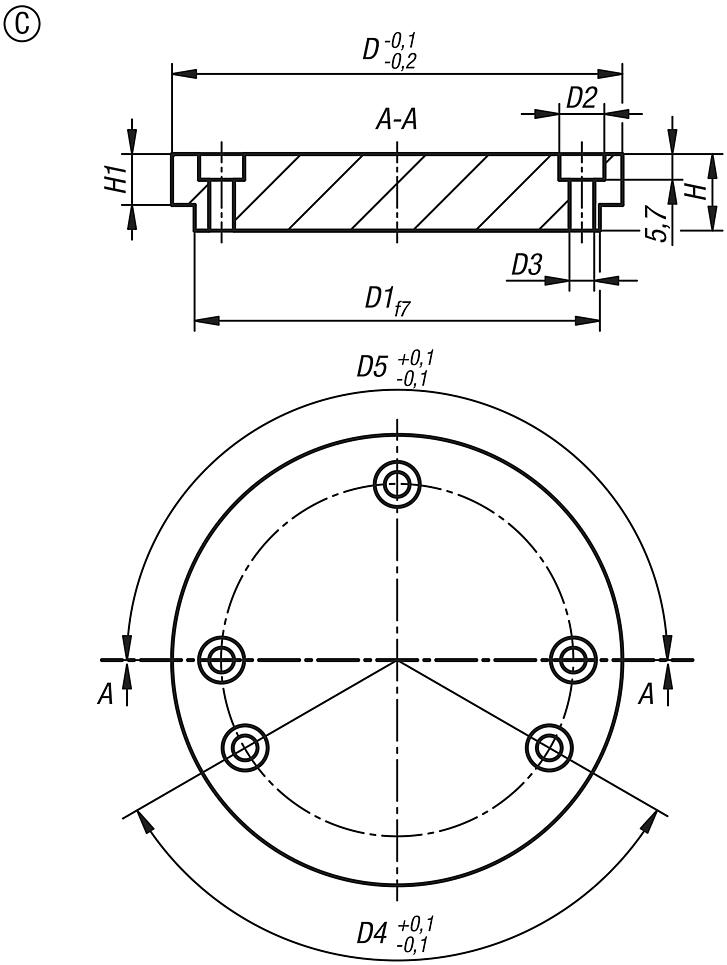

| Sipariş numarası | Form | Form modeli | Çelik
anahtar | D
| D1 | D2 | D3 | D4 | D5 | H | H1 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03152-30-210017 | C | - | 1.1192 | 100 | 90 | 10 | 5,5 | 78 | 82 | 17 | 8 | | | 55,21 € | | | 03152-30-211019 | C | - | 1.1192 | 110 | 90 | 10 | 5,5 | 78 | 98 | 19 | 8 | | | 54,40 € | | | 03152-30-212512 | C | - | 1.1192 | 125 | 90 | 10 | 5,5 | 78 | 104 | 12 | 8 | | | 59,85 € | | | 03152-30-212517 | C | - | 1.1192 | 125 | 90 | 10 | 5,5 | 78 | 104 | 17 | 8 | | | 65,18 € | | | 03152-30-212519 | C | - | 1.1192 | 125 | 90 | 10 | 5,5 | 78 | 104 | 19 | 8 | | | 67,62 € | | | 03152-30-212521 | C | - | 1.1192 | 125 | 90 | 10 | 5,5 | 78 | 104 | 21 | 8 | | | 71,08 € | | | 03152-30-216021 | C | - | 1.1192 | 160 | 90 | 10 | 5,5 | 78 | 128 | 21 | 8 | | | 108,00 € | |
|
