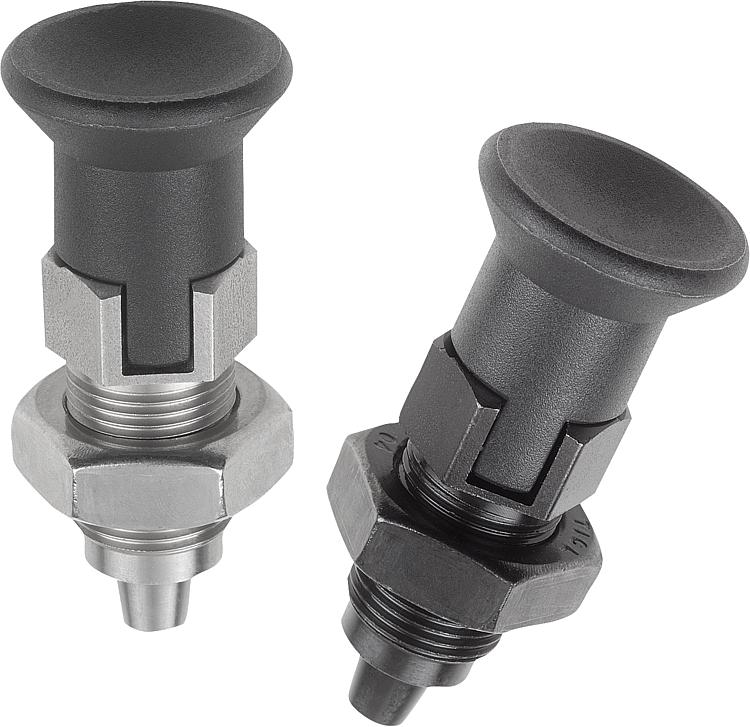

03089_DPlastik mantar tutamaklı, konik kilitleme pimli, kilit kanallı... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Çelik tasarım:
Dişli manşon ve kilitleme pimi serbest kesimli çelik.
Paslanmaz çelik versiyon:
Dişli manşon 1.4305.
Kilitleme pimi 1.4034.
Mantar tutamak termoplastik.
Dişli kilidi poliamid. Model:Çelik model:
Dişli kovan karartılmış.
Kilitleme pimi: Sertleştirilmiş, taşlanmış ve karartılmış.
Paslanmaz çelik model:
Dişli kovan yalın.
Kilitleme pimi sertleştirilmiş ve taşlanmış, yalın.
Mantar tutamak siyah gri RAL7021.
Dişli kilidi mavi.Bilgi:Premium kilitleme bulonları, kilitleme bulonuna ve dişli kovana yönelik daha yüksek üretim şartları ile öne çıkar. Buna ilave olarak dişli kovana konumlandırma hassasiyetini arttırmak için kullanılabilen bir merkezleme takılmıştır. Kilitleme bulonları, kilitleme konumunun enine kuvvetler tarafından değiştirilmesinin önleneceği yerlerde kullanılır. Ancak bulon elle çıkartıldıktan sonra başka bir kilitleme konumuna geçilebilir. Enine kuvvetler ile yüksek yüklenme durumlarında merkezleme ucu kullanılmalıdır.Montaj:Dişli kovan merkezlemesi kullanıldığında, yuva parçasında yuva yerinin diş açılmadan hazırlanması önerilir.
Konik yerleştirme yüzeyleri, dişli kovan ve kontra somun üzerinden uyarlanır.Talep üzerine:Özel modeller.Aksesuar:Uygun burç, konik 03089. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

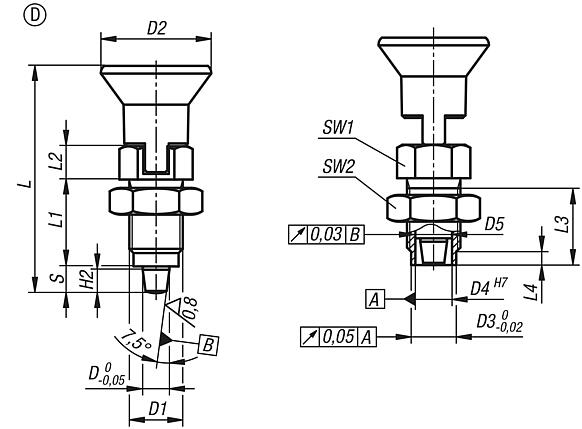

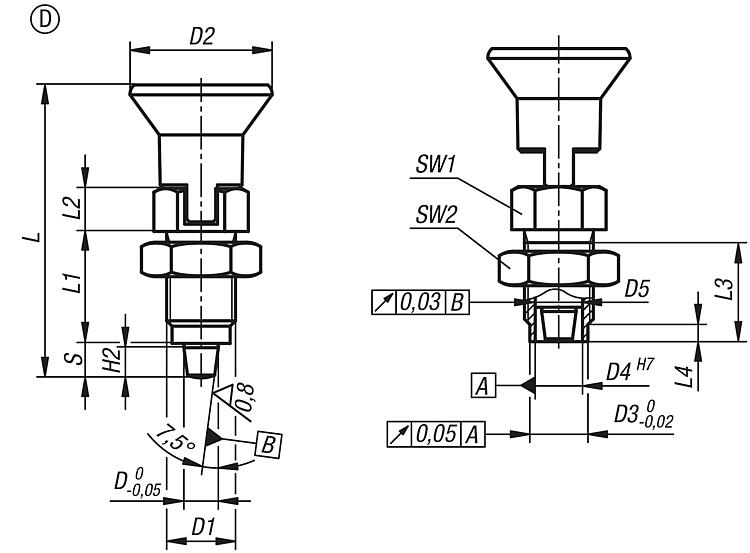

| Sipariş numarası | Form | Ana gövde
malzemesi | D | D1 | D2 | D3 | D4 | D5 | L | L1 | L2 | L3 | L4 | H2 | Strok
S | SW1 | SW2 | Yay kuvveti
Başlangıç
F1 yakl. N | Yay kuvveti
Bitiş
F2 yakl. N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03089-54105 | D | çelik | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 |  | | 20,82 € | | | 03089-54206 | D | çelik | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 22,92 € | | | 03089-54308 | D | çelik | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 29,83 € | | | 03089-54410 | D | çelik | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 38,47 € | | | 03089-504105 | D | paslanmaz çelik | 5 | M10x1 | 21 | 8 | 6 | 6 -0,01/-0,02 | 43,5 | 17 | 7 | 15 | 3 | 4 | 5 | 13 | 17 | 5 | 12 | | | 30,23 € | | | 03089-504206 | D | paslanmaz çelik | 6 | M12x1,5 | 25 | 10 | 8,5 | 8,5 -0,01/-0,03 | 51,7 | 20 | 8 | 17 | 3 | 5 | 6 | 14 | 19 | 6 | 14 | | | 33,37 € | | | 03089-504308 | D | paslanmaz çelik | 8 | M16x1,5 | 33 | 13,5 | 11 | 11 -0,01/-0,03 | 68 | 26 | 10 | 23 | 4 | 7 | 8 | 19 | 24 | 15 | 35 | | | 42,38 € | | | 03089-504410 | D | paslanmaz çelik | 10 | M20x1,5 | 33 | 17 | 11 | 11 -0,01/-0,03 | 74 | 28 | 12 | 25 | 4 | 9 | 10 | 22 | 30 | 15 | 34 | | | 54,90 € | |
