        Sıkıştırma braketi, çift taraflı

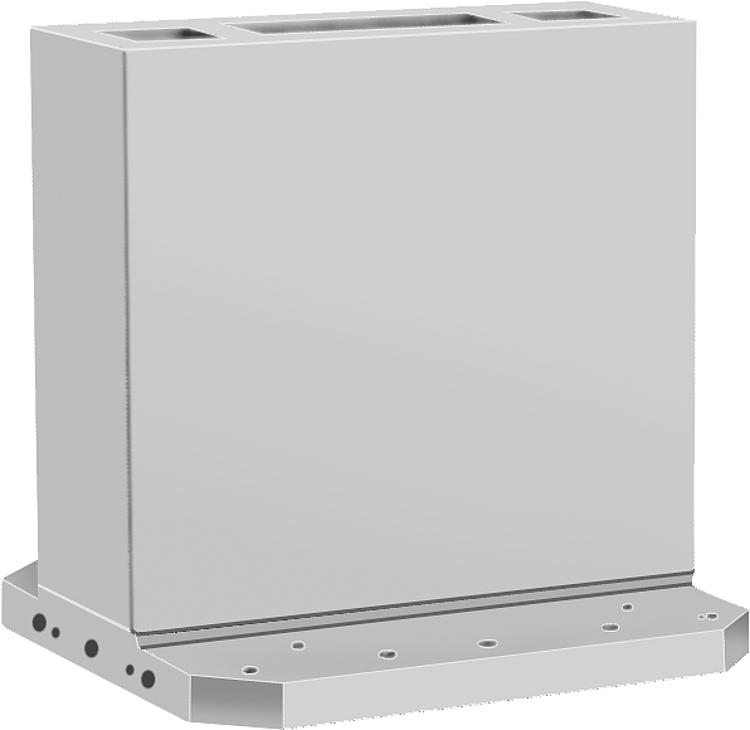

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:GJL 300.Model:Referans yüzeyler: Hassas işlenmiş.
Gerdirme yüzeyleri 0,5 mm ek ölçü ile hazırlanmıştır.Bilgi:Çift taraflı sıkıştırma braketleri, DIN 55201 uyarınca iş makineleri için paletlere ve JIS 6337-1980 uyarınca iş makineleri için paletlere uyumlu hale getirilmiştir.
Taşıma için halka cıvatalar teslim edilir. Bir kapak, çift taraflı sıkıştırma braketlerinin içi boş yerlerine talaşların dolmasını önler.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 01265 Sıkıştırma braketi, çift taraflı

224 kB

Temel elemanları konumlandırma makine tezgahları için teknik bilgi

1,5 MB

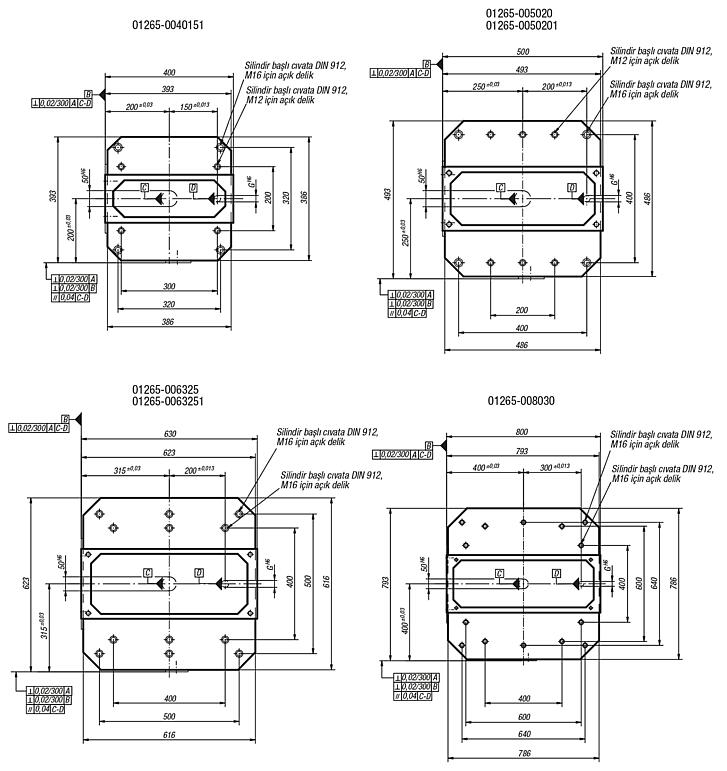

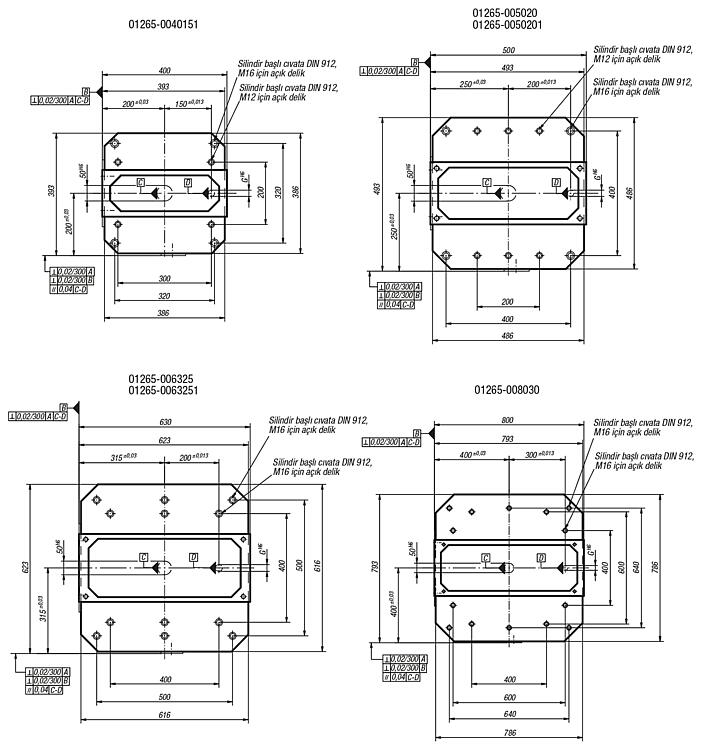

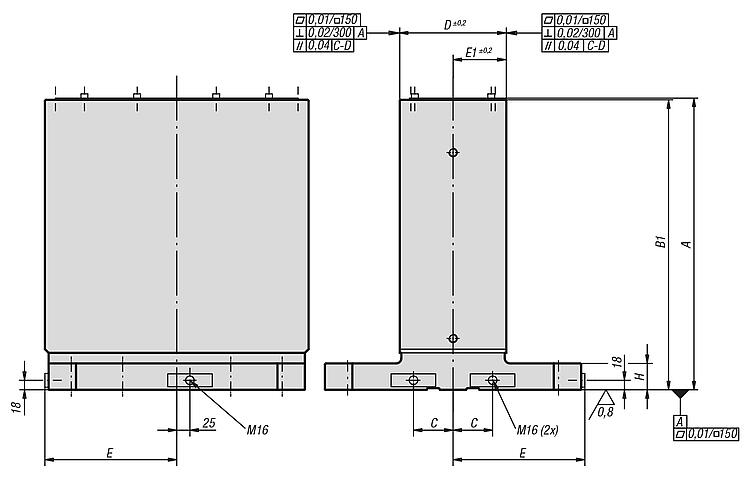

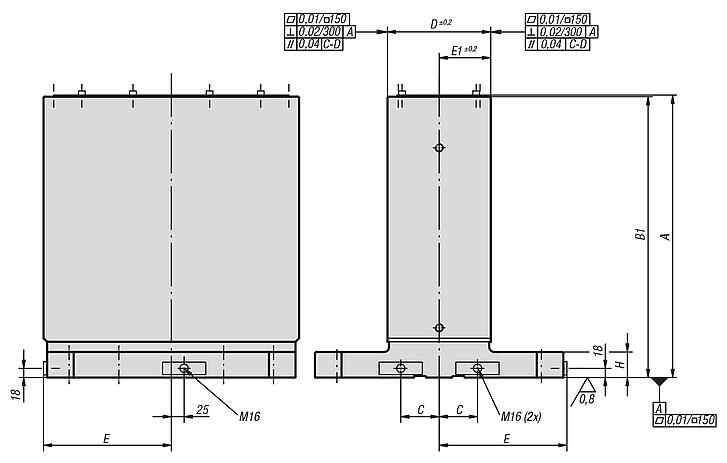

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	B1	C	D	E	E1	G	H	Durum	Fiyat
01265-008030	803	800	135	301±0,2	400	150,5 ±0,2	25	60	bitiyor	9.625,50 €
01265-0040151	553	550	55	151±0,2	200	75,5 ±0,2	20	50		3.648,95 €
01265-0050201	653	650	75	201±0,2	250	101,5 ±0,2	20	50		4.808,15 €
01265-0063251	803	800	100	251±0,2	315	125,5 ±0,2	25	55	bitiyor	7.174,85 €
