85000-10Adım motorları, entegre konumlandırma kumandalı |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

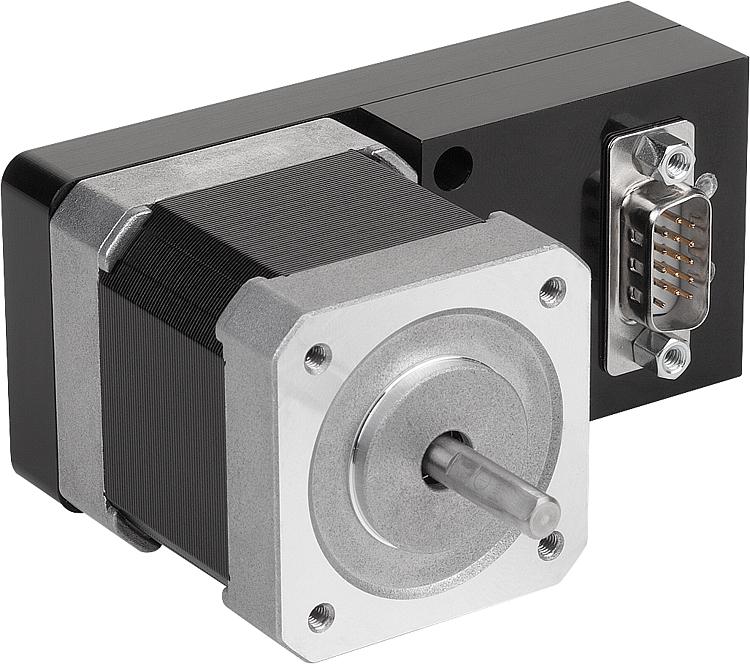

AçıklamaModel:2 fazlı High-Torque adım motoru, NEMA 17, NEMA 23 ve NEMA 34 ebatlarında, düz mil ile (D mili). 1,8° adım açısı (tam adım), entegre konumlandırma kumandalıBilgi:Adım motoru, entegre konumlandırma kumandalı. Adım motoru ve akıllı kumandadan oluşan konforlu bir ünite oluşturmaktadır. Referans sürüşü blok üzerinde düşük akım ile yaklaşma şalteri olmadan mümkün. Entegre dönüş denetimi. Adım tetiklemenin dinamik değişimi sayesinde sessiz çalışma.
Kumanda basit I/O arabirimi üzerinden, 31 pozisyon yapılandırılabilir ve çağrılabilir.

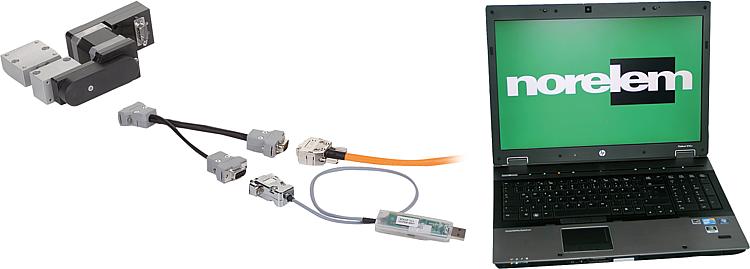

Kumanda, yazılım ile hızlı ve kolay şekilde parametrelenebilir. Konumlandırma kumandasının programlanması için yazılım ve el kitabı ücretsiz olarak indirilebilir.

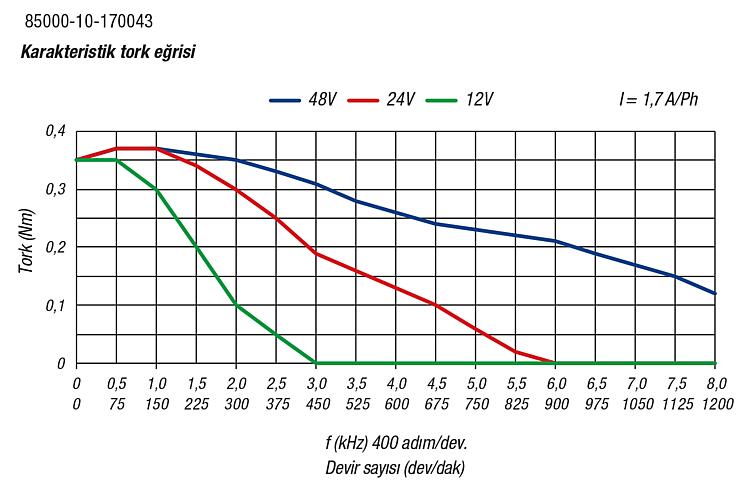

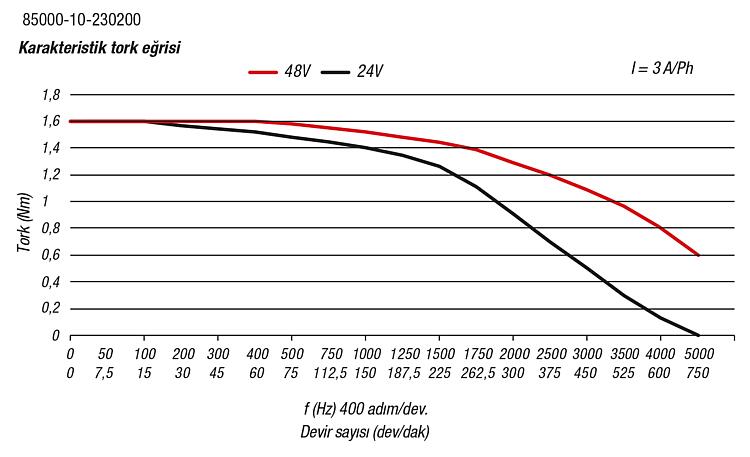

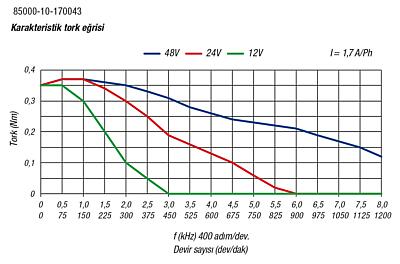

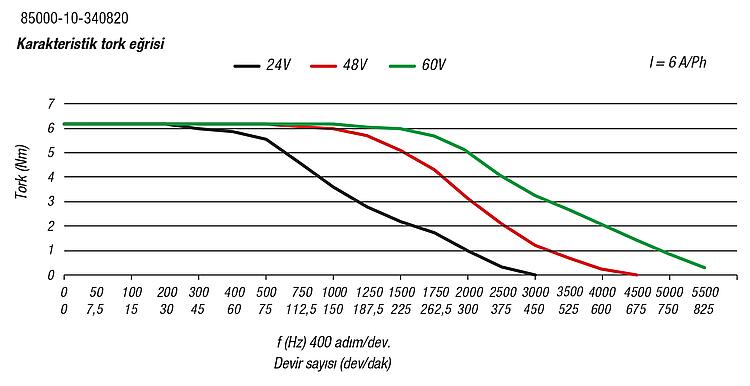

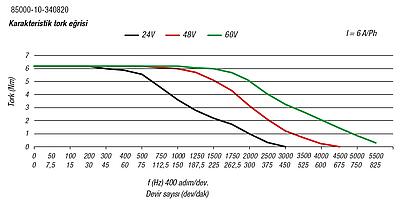

Seçim sırasında doğru motorun tutma torkuna göre belirlenmesi yeterli değildir, çünkü motorun torku devir sayısı ile azalmaktadır. Bu nedenle doğru motor mutlaka tork eğrisine göre seçilmelidir.Sıcaklık aralığı:0 °C - +50 °C.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası | | Adı | CAD | Aks. | Fiyat | Sipariş et |
---|
85000-10-170043 | | Adım Motoru | | | 742,59 € | | 85000-10-230200 | | Adım Motoru | | | 778,34 € | | 85000-10-340820 | | Adım Motoru | | | 1.577,27 € | |

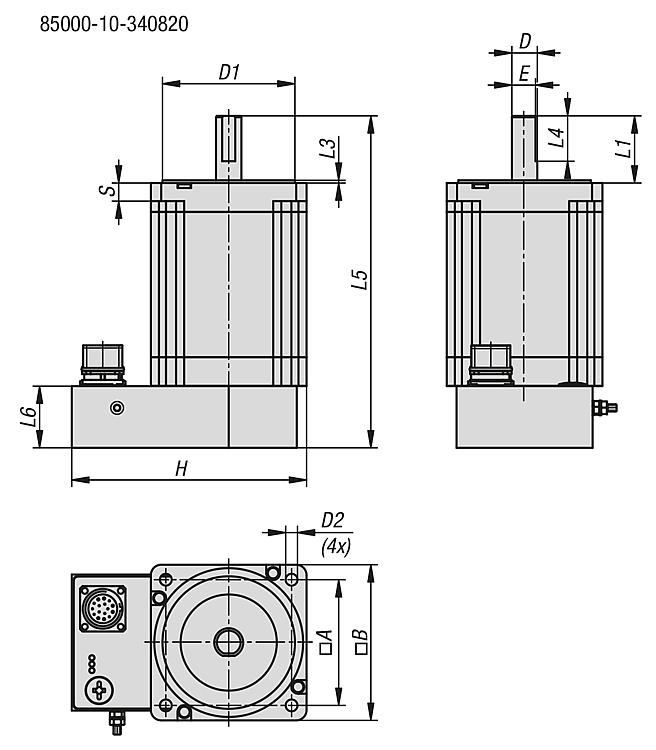

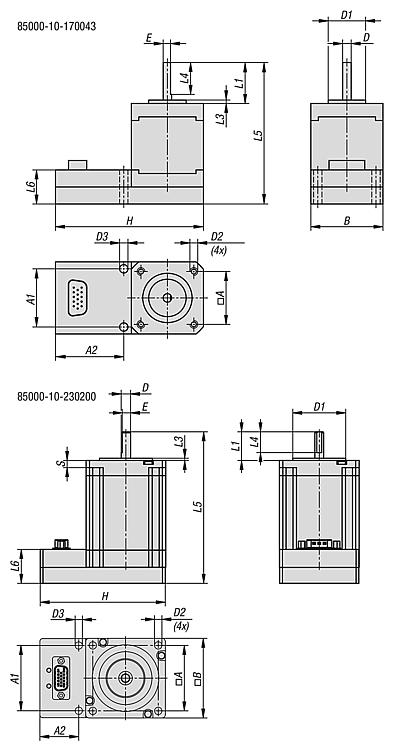

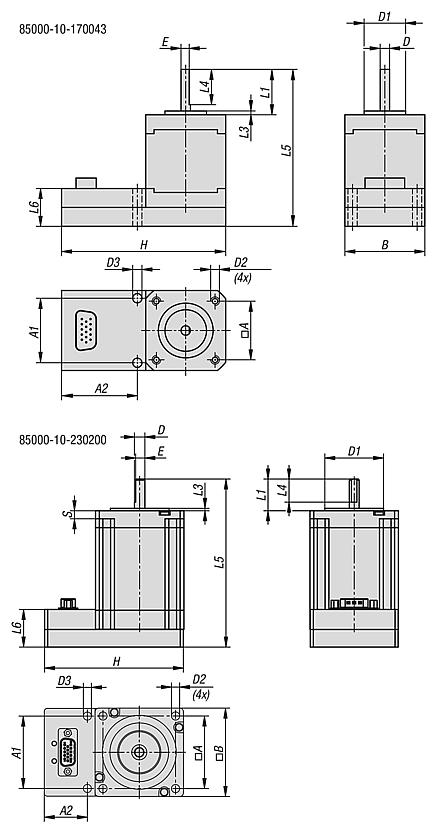

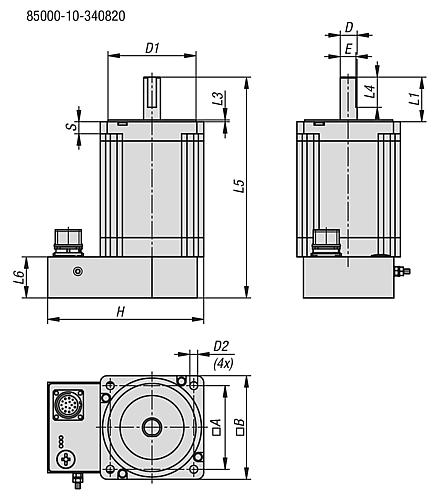

Sipariş numarası | Boyut | A | A1 | A2 | B | D | D1 | D2 | D3 | E | H | L1 | L3 | L4 | L5 | L6 | S | Kontrol gerilimi VDC
| Motor gerilimi VDC
| CAD | Aks. | Fiyat | Sipariş et |
---|
85000-10-170043 | NEMA 17 | 31 | 33 | 43,5 | 42 | 5 | 22 | M03x4,5 | 5,2 | 4,5 | 90 | 20 | 2 | 15 | 78 | 24 | - | +24 - +36 | +24 - +48 | | | 742,59 € | | 85000-10-230200 | NEMA 23 | 47,14 | 47 | 28 | 57,4 | 6,35 | 38,1 | 4,5 | 5,2 | 5,8 | 90 | 20,6 | 1,6 | 15 | 109 | 24,4 | 5 | +24 - +36 | +24 - +48 | | | 778,34 € | | 85000-10-340820 | NEMA 34 | 69,6 | - | - | 86 | 14 | 73 | 6,5 | - | 13 | 129,2 | 37 | 1,6 | 25 | 183 | 34 | 9 | +24 - +36 | +24 - +60 | | | 1.577,27 € | |
Sipariş numarası | Tutma momenti Nm | Faz akımı A
| Atalet momenti kgcm²

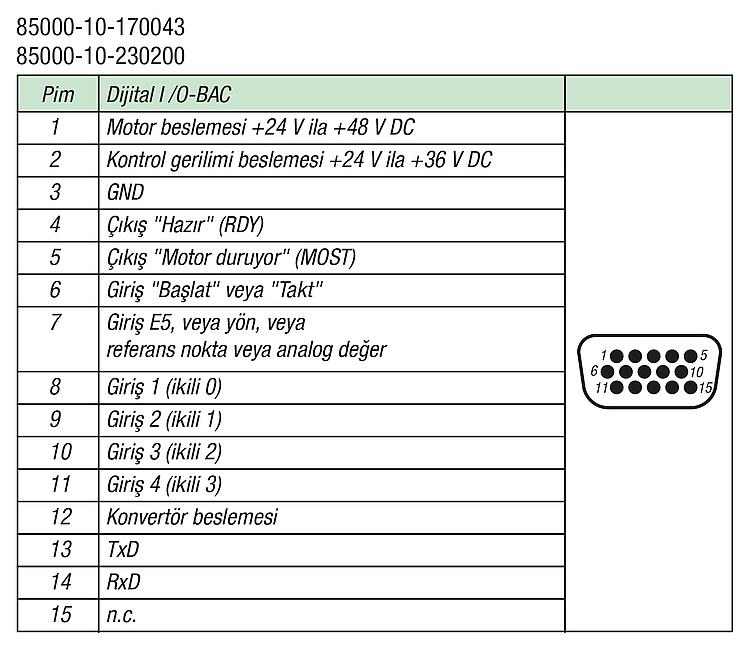

| Arabirimler
| CAD | Aks. | Fiyat | Sipariş et |
---|
85000-10-170043 | 0,43 | 1,7'e kadar ayarlanabilir | 0,068 | DİJİTAL I/O-BAC, TAKT/YÖN-BAC | | | 742,59 € | | 85000-10-230200 | 2 | 3'e kadar ayarlanabilir | 0,39 | DİJİTAL I/O-BAC, TAKT/YÖN-BAC | | | 778,34 € | | 85000-10-340820 | 8,2 | 6,3'e kadar ayarlanabilir | 3,6 | DİJİTAL I/O VEYA TAKT/YÖN | | | 1.577,27 € | |
Sipariş numarası | Elektrik azaltılması

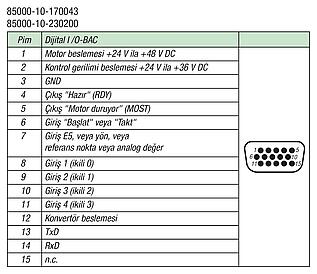

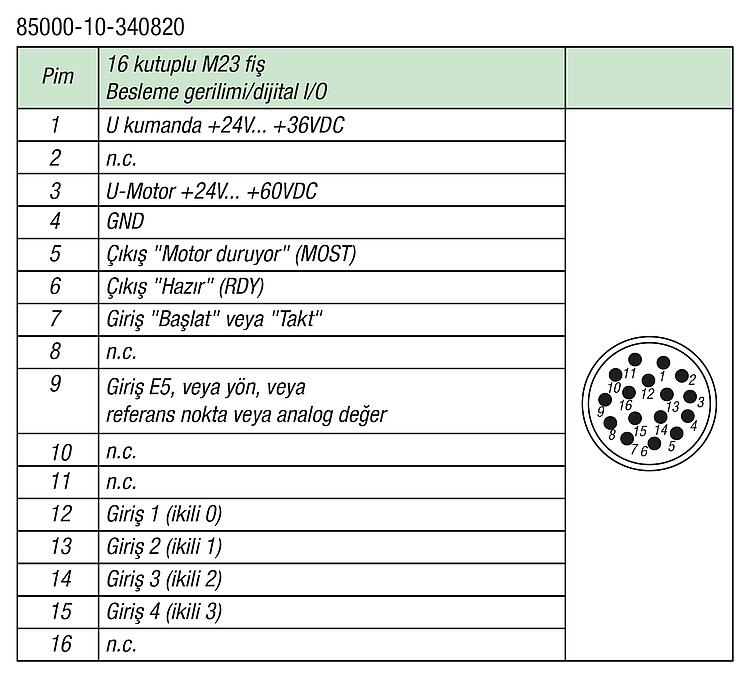

| Girişler
| Çıkışlar
| Adımın çözülmesi
| Kodlayıcı
| CAD | Aks. | Fiyat | Sipariş et |
---|
85000-10-170043 | AYARLANABİLİR | 6 (+24 - +36 V DC) | 2 (+24 V DC) | 1/8, 1/4, 1/2, 1/1 | POZİSYON DENETİMİ İÇİN ENTEGRE EDİLMİŞTİR | | | 742,59 € | | 85000-10-230200 | AYARLANABİLİR | 6 (+24 - +36 V DC) | 2 (+24 V DC) | 1/8, 1/4, 1/2, 1/1 | POZİSYON DENETİMİ İÇİN ENTEGRE EDİLMİŞTİR | | | 778,34 € | | 85000-10-340820 | AYARLANABİLİR | 6 (+24 - +36 V DC) | 2 (+24 V DC) | 1/8, 1/4, 1/2, 1/1 | POZİSYON DENETİMİ İÇİN ENTEGRE EDİLMİŞTİR | | | 1.577,27 € | |
