        Silindirik çark kolları, plastik, yatırılabilir, inç

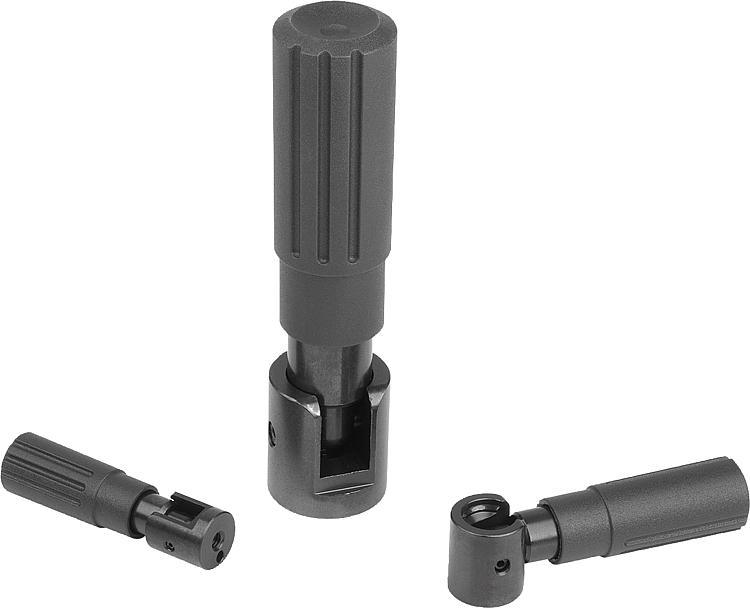

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Silindirik çark kolları monte edilmiş olarak teslim edilir ve örneğin el çarklarına, bocurgatlara ve manivelalara vidalanabilir.
Silindirik çıkıntı ve konik şekil, silindirik çark kollarının optimize edilmiş dokunuşuna ve iyi kavranabilirlik özelliğine sahip olmasını sağlamaktadır.
Yatırılabilir kol sayesinde rahatsız edici konturlar önlenir ve bu sayede ayrıca yaralanma tehlikesi minimize edilir.Malzeme:Tutamak: termoplastik.
Aks çelik.Model:Tutamak: siyah.
Çelik parçalar karartılmış.Bilgi:D3 deliği konumlandırma deliği olarak kullanılır.Avantajlar:Optimize edilmiş dokunuş ve iyi bir kavranabilirlik
Rahatsız edici konturların önlenmesi
El çarkları ve manivelalar için kollar
Farklı diş ölçüleri
NOVO grip KIPP tasarımıÖzellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 06326-01 inch Silindirik çark kolları, plastik, yatırılabilir, inç

267 kB

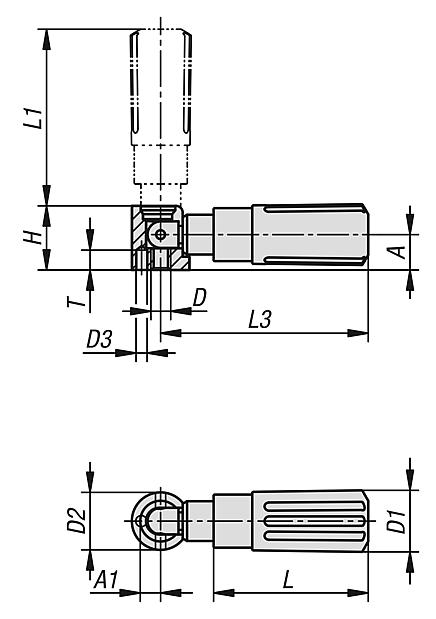

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Bileşen malzemesi	Boyut	A	A1	D	D1	D2	D3	H	L	L1	L3	T	Fiyat
06326-01-1AE	çelik	1	8	4,3	8-32	14	13	2,5	14,5	35	40	47	4,5	18,60 €
06326-01-2A1	çelik	2	10	5,3	10-32	16	16	3,5	18	44	49	58	4,5	20,41 €
06326-01-3A2	çelik	3	12,5	6,5	1/4-20	20	20	4,5	22,5	55	59,5	71,5	6	23,43 €
06326-01-4A3	çelik	4	16	9	5/16-18	25	26	5,5	29	70	83	98	6,5	26,84 €
