        Bilyalı setskur vidalar, POM içten altıgenli ve baskı pimli, paslanmaz çelik, dişli sabitleyicili, inç

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Kovan: Paslanmaz çelik 1.4305.
Baskı pimi: POM.
Yay: Paslanmaz çelik 1.4310.

Dişli sabitleyici: Naylon.

Model:kaplamasız.Bilgi:Aşağıda montaj anahtarlarının kullanılabileceği ilgili inç bilyalı setiskur vidalar gösterilmektedir.
M3 = 6-32
M4 = 8-32 and 8-36
M5 = 10-32
M6 = 1/4-20
M8 = 5/16-18
M10 = 3/8-16
M12 = 5/32
M16 = 5/8-11Çizim bilgisi:

L2 = Yaklaşık iki diş adımı

1) Yapıştırılmış setskur

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 03059 inch Yaylı baskı parçaları, içten altıgen ve POM baskı pimli, paslanmaz çelik, LONG-LOK sabitlemeli, inç

211 kB

Datasheet 03059 inch Bilyalı setskur vidalar, POM içten altıgenli ve baskı pimli, paslanmaz çelik, dişli sabitleyicili, inç

221 kB

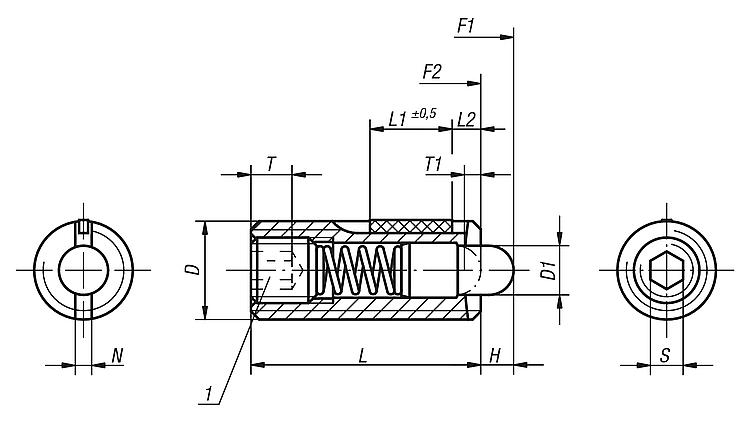

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	H	L	L1	T1	N	S	Yay kuvveti Başlangıç F1 yakl. N	Yay kuvveti Bitiş F2 yakl. N	Vidalama torku yakl. Nm	Çözme torku yakl. Nm	Montaj anahtarı Sipariş numarası	Fiyat
03059-A1	10-32	2,4	2,3	18	7	0,8	0,8	1,5	5	17	0,12	0,08	03040-905	7,74 €
03059-AJ	1/4-28	2,7	2,5	20	7	1	1	2	6	17	0,45	0,22	03040-906	7,71 €
03059-A2	1/4-20	2,7	2,5	20	7	1	1	2	6	17	0,45	0,22	03040-906	7,71 €
03059-A3	5/16-18	3,5	3	22	8	1,4	1,2	2,5	7	29	1,05	0,37	03040-908	8,67 €
03059-A4	3/8-16	4	3	22	9	1,4	1,6	3	8	31	1,3	0,6	03040-910	9,99 €
03059-A5	1/2-13	6	4	28	10	2	2	4	10	47	2	1,3	03040-912	14,43 €
03059-A6	5/8-11	7,5	5	32	14	2,5	2,5	5	45	100	3,9	3	03040-916	22,71 €
