03099-11_B inchKilit sürgüsü paslanmaz çelik, Form B, kilit dili kapaksız,... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaÜrün açıklaması:Kilit sürgüleri kilitleme konumunun çapraz kuvvetler nedeniyle değişmesinin engellenmesi gerektiği yerlerde kullanılır. Kilit dili 180° döndürülerek kilitleme pimi içeri çekilir, bu şekilde kilitleme konumu değiştirilebilir. Kilit çentiği, kilit dilinin bu konumda tutulmasını ve bu şekilde kilitleme piminin içeri çekili kalmasını sağlar.Malzeme:Kilit dili 1.4308.
Dişli kovan ve kilitleme pimi 1.4305.
Baskı yayı 1.4310. Model:Dişli kovan ve kilit dili yalın.
Kilitleme pimi taşlanmış ve yalın.
Baskı yayı yalın.Avantajlar:Kilit dili 180° döndürülerek kilitleme pimi içeri çekilir.
Dıştan dişli üzerine montaj.Talep üzerine:Özel modeller.
Aksesuar:Tutucu parçalar 03099.
Konumlandırma burçları 03099-50, 03099-60, 03099-61.
Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

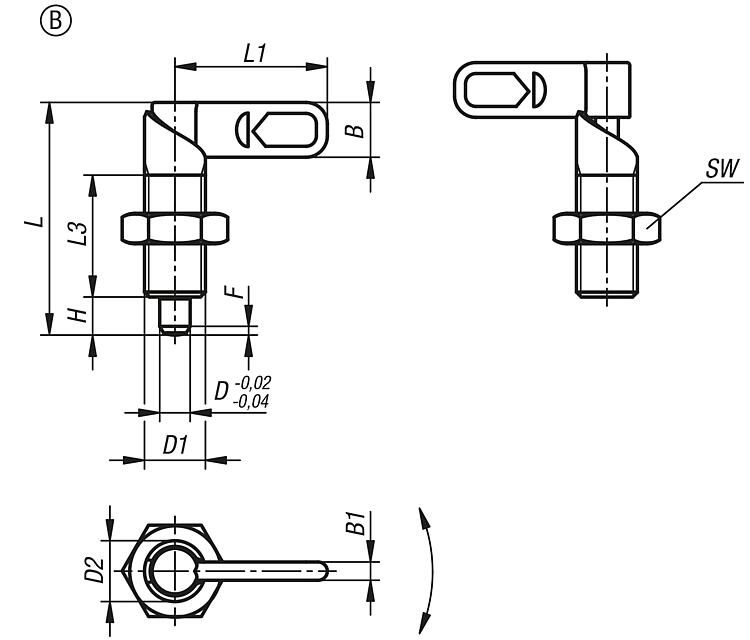

| Sipariş numarası | Form | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW | F x 30° | Yay kuvveti
Başlangıç
F1 yakl. N | Yay kuvveti
Bitiş
F2 yakl. N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 03099-11-10504A4 | B | 4 | 3/8-16 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1 | 8 | 14 |  | | 20,18 € | | | 03099-11-10505A4 | B | 5 | 3/8-16 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,3 | 8 | 14 | | | 20,18 € | | | 03099-11-10506A4 | B | 6 | 3/8-16 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,8 | 8 | 14 | | | 20,18 € | | | 03099-11-10504AL | B | 4 | 3/8-24 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1 | 8 | 14 | | | 20,18 € | | | 03099-11-10505AL | B | 5 | 3/8-24 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,3 | 8 | 14 | | | 20,18 € | | | 03099-11-10506AL | B | 6 | 3/8-24 | 10 | 38,5 | 25 | 20 | 9 | 3 | 6 | 9/16 | 1,8 | 8 | 14 | | | 20,18 € | | | 03099-11-10505A5 | B | 5 | 1/2-13 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,3 | 8 | 15 | | | 22,20 € | | | 03099-11-10506A5 | B | 6 | 1/2-13 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,8 | 8 | 15 | | | 22,20 € | | | 03099-11-10508A5 | B | 8 | 1/2-13 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 2,3 | 8 | 15 | | | 22,20 € | | | 03099-11-10505AM | B | 5 | 1/2-20 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,3 | 8 | 15 | | | 22,20 € | | | 03099-11-10506AM | B | 6 | 1/2-20 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 1,8 | 8 | 15 | | | 22,20 € | | | 03099-11-10508AM | B | 8 | 1/2-20 | 12 | 47,7 | 30 | 25 | 10,8 | 3,6 | 8 | 3/4 | 2,3 | 8 | 15 | | | 22,20 € | | | 03099-11-10506A6 | B | 6 | 5/8-11 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 1,8 | 15 | 35 | | | 24,93 € | | | 03099-11-10508A6 | B | 8 | 5/8-11 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,3 | 15 | 35 | | | 24,93 € | | | 03099-11-10510A6 | B | 10 | 5/8-11 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,8 | 15 | 35 | | | 24,93 € | | | 03099-11-10506AN | B | 6 | 5/8-18 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 1,8 | 15 | 35 | | | 24,93 € | | | 03099-11-10508AN | B | 8 | 5/8-18 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,3 | 15 | 35 | | | 24,93 € | | | 03099-11-10510AN | B | 10 | 5/8-18 | 16 | 61,2 | 40 | 32 | 14,4 | 4,8 | 10 | 15/16 | 2,8 | 15 | 35 | | | 24,93 € | | | 03099-11-10508A7 | B | 8 | 3/4-10 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,3 | 20 | 60 | | | 31,03 € | | | 03099-11-10510A7 | B | 10 | 3/4-10 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,8 | 20 | 60 | | | 31,03 € | | | 03099-11-10512A7 | B | 12 | 3/4-10 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 3 | 20 | 60 | | | 31,03 € | | | 03099-11-10508AO | B | 8 | 3/4-16 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,3 | 20 | 60 | | | 31,03 € | | | 03099-11-10510AO | B | 10 | 3/4-16 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 2,8 | 20 | 60 | | | 31,03 € | | | 03099-11-10512AO | B | 12 | 3/4-16 | 20 | 71 | 50 | 35 | 18 | 6 | 12 | 1-1/8 | 3 | 20 | 60 | | | 31,03 € | |
