Ayak plakaları Tip B ve Tip I

geri

Ürünler
- Ürünlere genel bakış
  - Montaj sistemleri
    - Alüminyum profiller Bağlantı elemanları Kapaklar Özel elemanlar
      - Kapaklar
        Ayak plakaları Tip B ve Tip I

Ürün açıklaması/Ürün resimleri

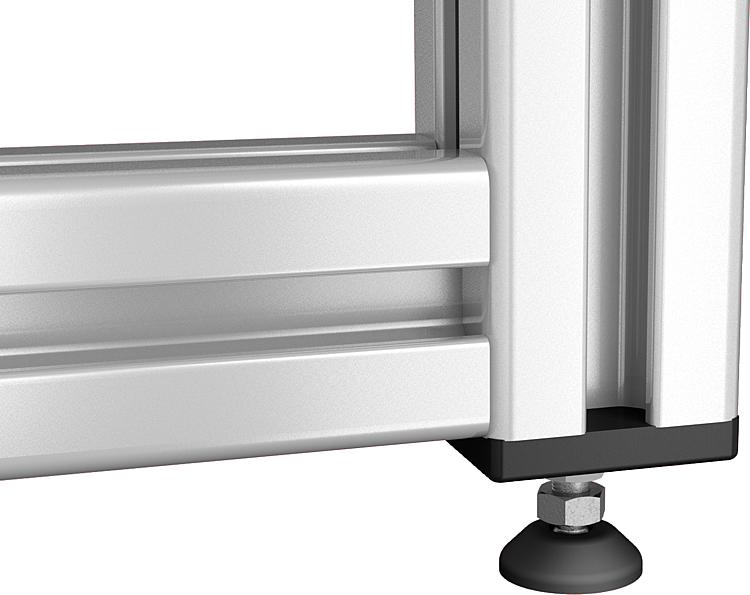

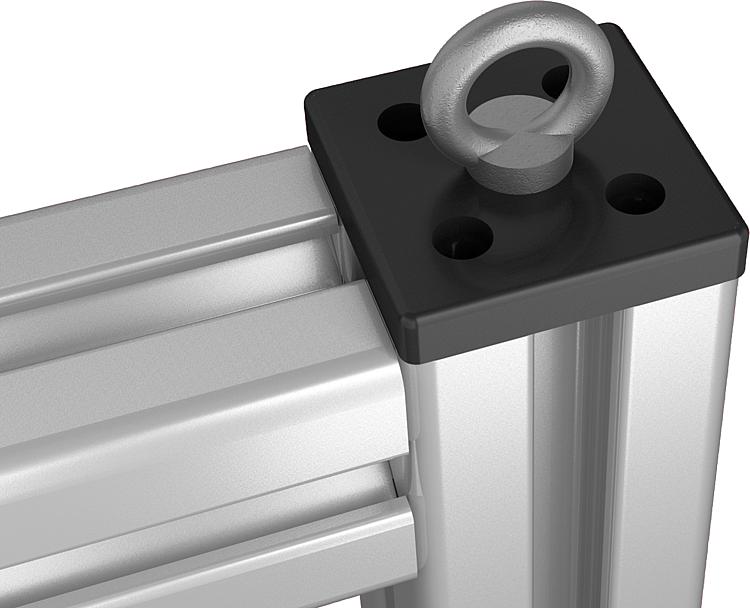

AçıklamaMalzeme:Çinko basınçlı döküm.Model:kaplamasız veya siyah toz boya kaplama.Bilgi:Ayarlanabilir ayakları, makaraları, halka cıvataları ve diğer elemanları tutmak için. Ayak plakası, blok somunlar aracılığıyla profillerin yan tarafına da vidalanabilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 10347 Ayak plakaları Tip B ve Tip I

341 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Yüzey	Tip	Kanal genişliği	Profil	B	L	H	A	D	D1	D2	Fiyat
10347-0840801080	kaplamasız	I	8	40x80	40	80	16	40	M8	9	15	8,42 €
10347-0840801100	kaplamasız	I	8	40x80	40	80	16	40	M10	9	15	9,46 €
10347-0840801120	kaplamasız	I	8	40x80	40	80	16	40	M12	9	15	9,46 €
10347-0840801160	kaplamasız	I	8	40x80	40	80	16	40	M16	9	15	9,46 €
10347-0880801080	kaplamasız	I	8	80x80	80	80	16	40	M8	9	15	13,80 €
10347-0880801100	kaplamasız	I	8	80x80	80	80	16	40	M10	9	15	13,80 €
10347-0880801120	kaplamasız	I	8	80x80	80	80	16	40	M12	9	15	13,80 €
10347-0880801160	kaplamasız	I	8	80x80	80	80	16	40	M16	9	15	13,80 €
10347-1040802080	kaplamasız	B	10	40x80	40	80	16	40	M8	14,5	20	9,46 €
10347-1040802100	kaplamasız	B	10	40x80	40	80	16	40	M10	14,5	20	9,46 €
10347-1040802120	kaplamasız	B	10	40x80	40	80	16	40	M12	14,5	20	9,46 €
10347-1040802160	kaplamasız	B	10	40x80	40	80	16	40	M16	14,5	20	9,46 €
10347-1045902100	kaplamasız	B	10	45x90	45	90	16	45	M10	14,5	20	11,99 €
10347-1045902120	kaplamasız	B	10	45x90	45	90	16	45	M12	14,5	20	11,99 €
10347-1045902140	kaplamasız	B	10	45x90	45	90	16	45	M14	14,5	20	11,99 €
10347-1045902160	kaplamasız	B	10	45x90	45	90	16	45	M16	14,5	20	11,99 €
10347-1045902200	kaplamasız	B	10	45x90	45	90	16	45	M20	14,5	20	11,99 €
10347-1090902100	kaplamasız	B	10	90x90	90	90	16	45	M10	14,5	20	17,10 €
10347-1090902120	kaplamasız	B	10	90x90	90	90	16	45	M12	14,5	20	17,10 €
10347-1090902140	kaplamasız	B	10	90x90	90	90	16	45	M14	14,5	20	17,10 €
10347-1090902160	kaplamasız	B	10	90x90	90	90	16	45	M16	14,5	20	17,10 €
10347-1090902200	kaplamasız	B	10	90x90	90	90	16	45	M20	14,5	20	17,10 €
10347-0630601081	siyah toz boya kaplama	I	6	30x60	30	60	12	30	M8	6,6	11	10,22 €
10347-0630601101	siyah toz boya kaplama	I	6	30x60	30	60	12	30	M10	6,6	11	10,22 €
10347-0630601121	siyah toz boya kaplama	I	6	30x60	30	60	12	30	M12	6,6	11	10,22 €
10347-0630601161	siyah toz boya kaplama	I	6	30x60	30	60	12	30	M16	6,6	11	10,22 €
10347-0660601081	siyah toz boya kaplama	I	6	60x60	60	60	12	30	M8	6,6	11	12,16 €
10347-0660601101	siyah toz boya kaplama	I	6	60x60	60	60	12	30	M10	6,6	11	12,16 €
10347-0660601121	siyah toz boya kaplama	I	6	60x60	60	60	12	30	M12	6,6	11	12,16 €
10347-0660601161	siyah toz boya kaplama	I	8	60x60	60	60	16	40	M16	9	15	12,16 €
10347-0840801081	siyah toz boya kaplama	I	8	40x80	40	80	16	40	M8	9	15	11,64 €
10347-0840801101	siyah toz boya kaplama	I	8	40x80	40	80	16	40	M10	9	15	11,64 €
10347-0840801121	siyah toz boya kaplama	I	8	40x80	40	80	16	40	M12	9	15	11,64 €
10347-0840801161	siyah toz boya kaplama	I	8	40x80	40	80	16	40	M16	9	15	11,64 €
10347-0880801081	siyah toz boya kaplama	I	8	80x80	80	80	16	40	M8	9	15	16,73 €
10347-0880801101	siyah toz boya kaplama	I	8	80x80	80	80	16	40	M10	9	15	16,73 €
10347-0880801121	siyah toz boya kaplama	I	8	80x80	80	80	16	40	M12	9	15	16,73 €
10347-0880801161	siyah toz boya kaplama	I	8	80x80	80	80	16	40	M16	9	15	16,73 €
10347-0830602081	siyah toz boya kaplama	B	8	30x60	30	60	12	30	M8	9	15	10,10 €
10347-0830602101	siyah toz boya kaplama	B	8	30x60	30	60	12	30	M10	9	15	10,10 €
10347-0830602121	siyah toz boya kaplama	B	8	30x60	30	60	12	30	M12	9	15	10,10 €
10347-1045902101	siyah toz boya kaplama	B	10	45x90	45	90	16	45	M10	14,5	20	14,19 €
10347-1045902121	siyah toz boya kaplama	B	10	45x90	45	90	16	45	M12	14,5	20	14,19 €
10347-1045902141	siyah toz boya kaplama	B	10	45x90	45	90	16	45	M14	14,5	20	14,19 €
10347-1045902161	siyah toz boya kaplama	B	10	45x90	45	90	16	45	M16	14,5	20	14,19 €
10347-1045902201	siyah toz boya kaplama	B	10	45x90	45	90	16	45	M20	14,5	20	14,19 €
10347-1090902101	siyah toz boya kaplama	B	10	90x90	90	90	16	45	M10	14,5	20	20,82 €
10347-1090902121	siyah toz boya kaplama	B	10	90x90	90	90	16	45	M12	14,5	20	20,82 €
10347-1090902141	siyah toz boya kaplama	B	10	90x90	90	90	16	45	M14	14,5	20	20,82 €
10347-1090902161	siyah toz boya kaplama	B	10	90x90	90	90	16	45	M16	14,5	20	20,82 €
10347-1090902201	siyah toz boya kaplama	B	10	90x90	90	90	16	45	M20	14,5	20	20,82 €
