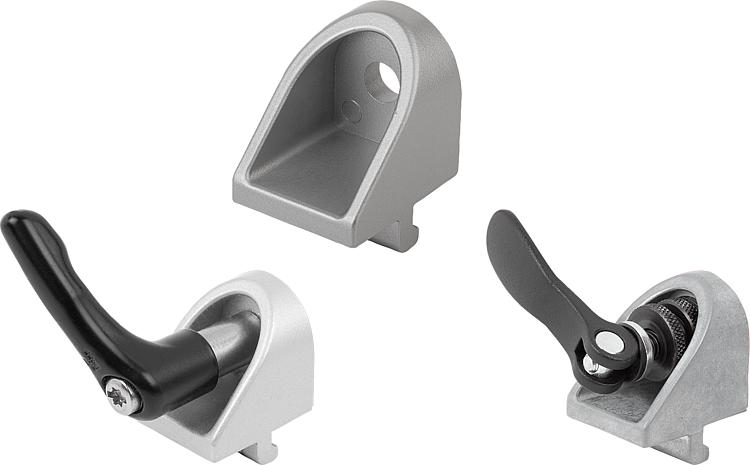

10265Sıkıştırma braketleri Tip I |
geri |
|
|
AçıklamaMalzeme:Sıkıştırma braketi: çinko basınçlı döküm.
Tutamak kolu: çinko basınçlı döküm, DIN EN 12844.
Çelik parçalar: paslanmaz çelik 1.4305.

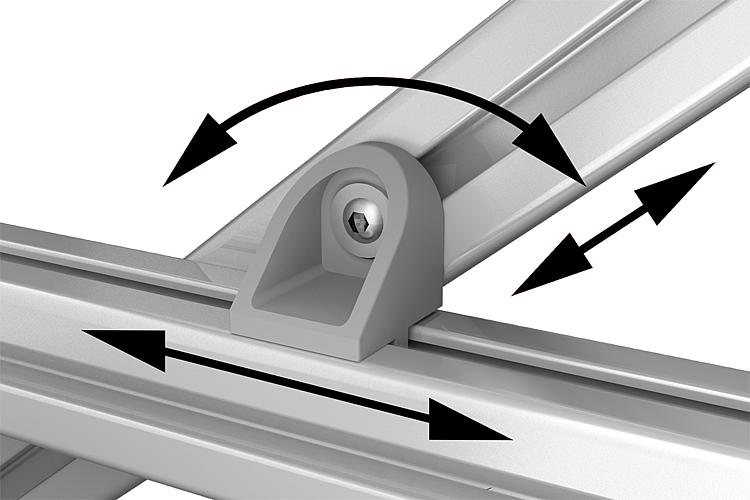

Eksanstrik kamlı kenetleme kolu: Alüminyum döküm. Ana gövde: Çelik. Model:Sıkıştırma braketi: alüminyum renginde boyalı. Tutamak kolu plastik kaplama. Kaplamasız paslanmaz çelik. Yarıklı kanal: galvaniz kaplama. Eksantrik kamlı kenetleme kolu: siyah toz boya kaplamalı, çelik parça: perdahlı.Bilgi:Sıkıştırma braketleri, yan yüzeyleri üzerinden temas eden ve herhangi bir açıda kesişen, aynı seriden olan iki profili bağlamak için uygundur.
Cıvatanın çözülmesiyle her iki sıkıştırma serbest kalır, böylece kanallar boyunca serbestçe döndürme ve kaydırma mümkündür.
Sıkıştırma braketleri, çoğu zaman çiftler halinde veya bir mafsal braketi ile birlikte kullanılır.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

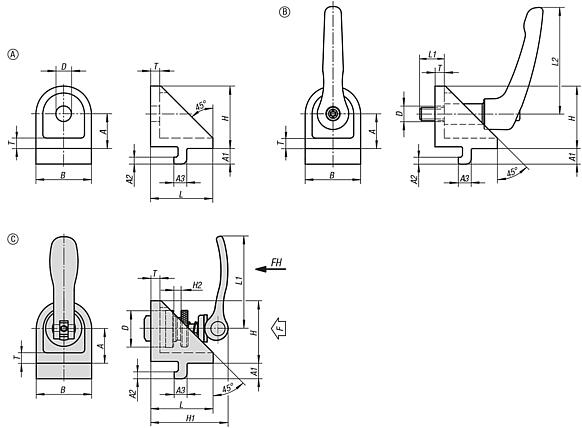

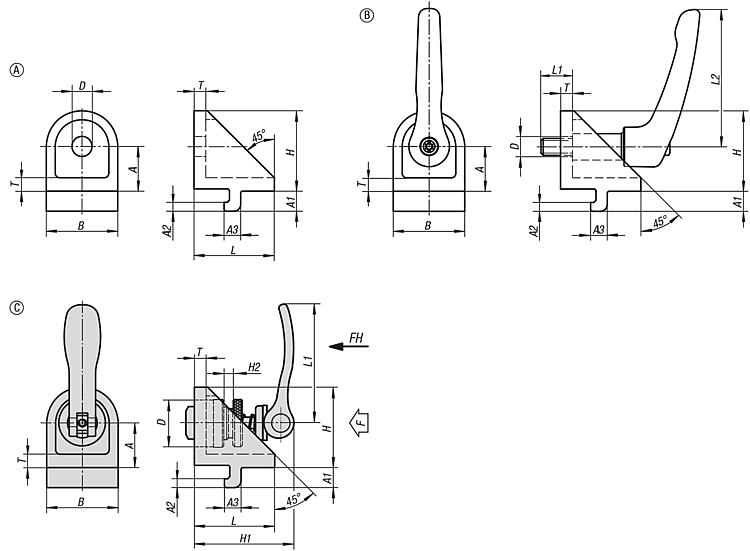

Çizimler (toplu genel bakış) |
Sipariş numarası | Tip | Kanal genişliği | Form | A | A1 | A2 | A3 | B | D | H | L | T | CAD | Aks. | Fiyat | Sipariş et |
---|

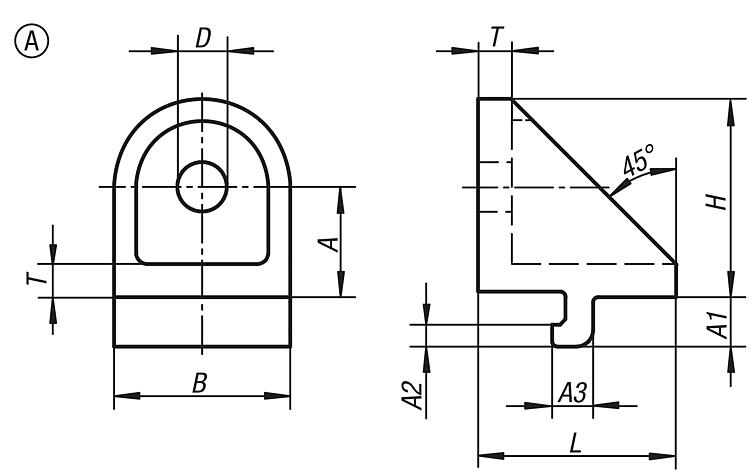

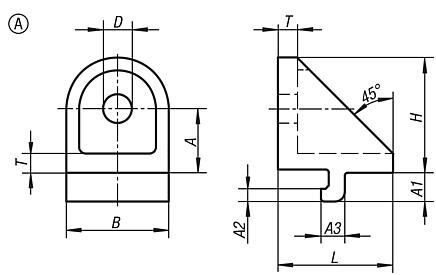

10265-06 | I | 6 | A | 15 | 6,3 | 3 | 5,7 | 24 | 7 | 27 | 27 | 5 | | | 6,19 € | | 10265-08 | I | 8 | A | 20 | 9 | 4 | 7,5 | 32 | 9 | 36 | 36 | 6 | | | 6,56 € | |
|
Sipariş numarası | Tip | Kanal genişliği | Form | Tip 1 | A | A1 | A2 | A3 | B | D | D1 | H | H1 | H2 | L | L1 | L2 | T | CAD | Aks. | Fiyat | Sipariş et |
---|

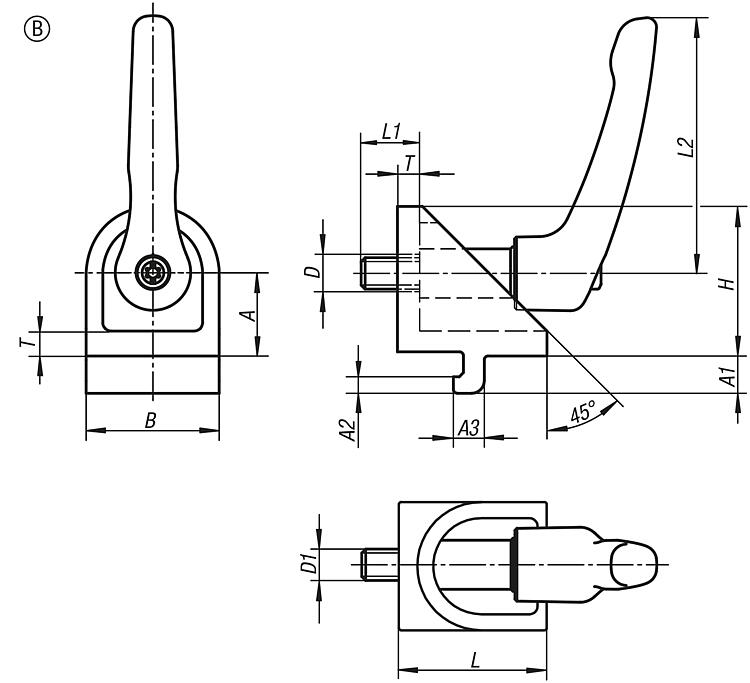

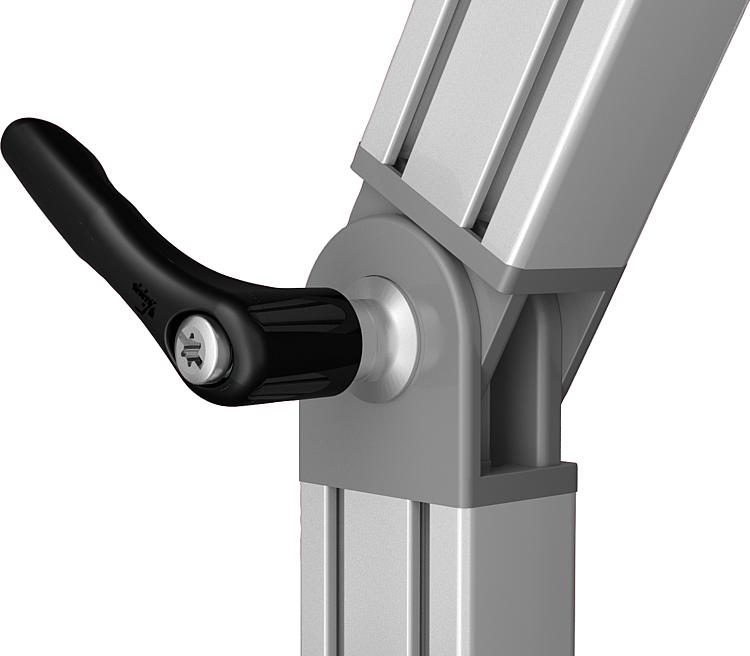

10265-0606 | I | 6 | B | sıkıştırma kollu | 15 | 6,3 | 3 | 5,7 | 24 | 7 | M6 | 27 | - | - | 27 | 13 | 40 | 5 | | | 10,35 € | | 10265-0808 | I | 8 | B | sıkıştırma kollu | 20 | 9 | 4 | 7,5 | 32 | 9 | M8 | 36 | - | - | 36 | 18 | 65 | 6 | | | 12,22 € | |
|
Sipariş numarası | Tip | Kanal genişliği | Form | Tip 1 | A | A1 | A2 | A3 | B | D | H | H1 | H2 | L | L1 | T | Bağlama kuvveti F (kN) | El kuvveti FH N | CAD | Aks. | Fiyat | Sipariş et |
---|

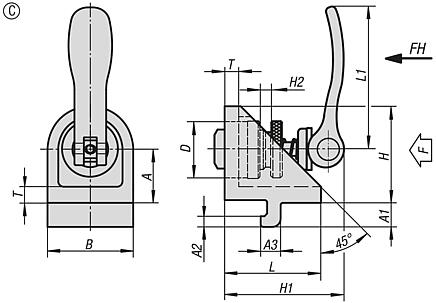

10265-0615 | I | 6 | C | eksantrik kamlı-germe modülü | 15 | 6,3 | 3 | 5,7 | 24 | 15 | 27 | 34 | 6 | 27 | 36,2 | 5 | 2 | 90 | | | 48,99 € | | 10265-0820 | I | 8 | C | eksantrik kamlı-germe modülü | 20 | 9 | 4 | 7,5 | 32 | 20 | 36 | 44 | 8 | 36 | 52,3 | 6 | 3 | 100 | | | 56,17 € | |
|
