        Profil sürgü sustalı kol ile, Form L, hareketli yatak

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Ana gövde: Çinko basınçlı döküm.
Kayar elemanlar: Plastik POM.
Montaj parçaları: Çelik galvaniz kaplama.
O-halka: EPDM.
Sustalı kol: Plastik cam elyaf takviyeli.

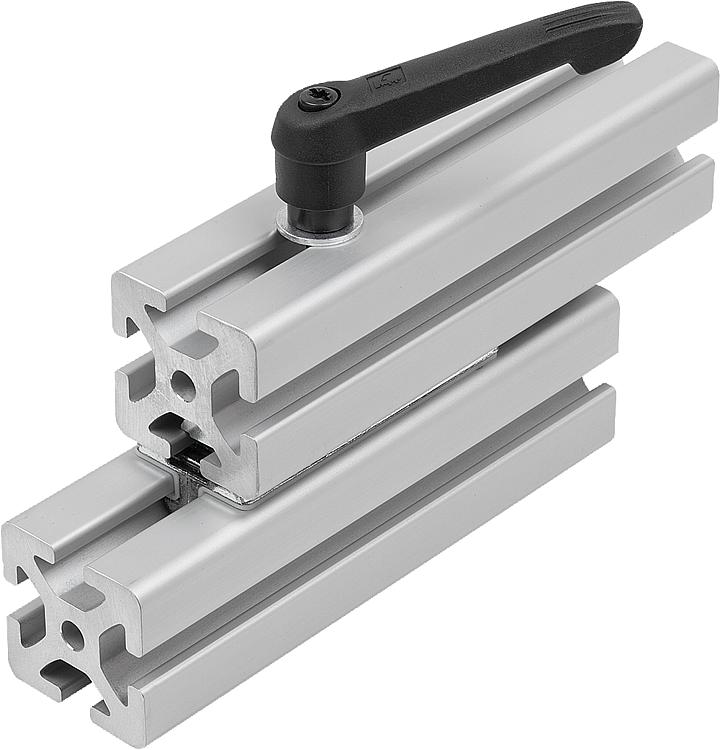

Sustalı kol mekanizması: Çelik.Bilgi:Profil sürgü metal, klipslenmiş plastik kayar elemanlar ile. Kızak sistemini sıkıştırmak için ilave sustalı kol ile. Profil sürgüleri 8 mm yarıklı tip I alüminyum profillerin aşınmasız doğrusal hareketine izin verir. Yağlamanın olmaması sistemi kire karşı son derece dayanıklı hale getirmektedir.

Bir profil sürgü için izin verilen maksimum yüklenme Fmax. = 50 N. 15 Nm'lik azami sıkma torkunda tutma gücü 600 N'dir.

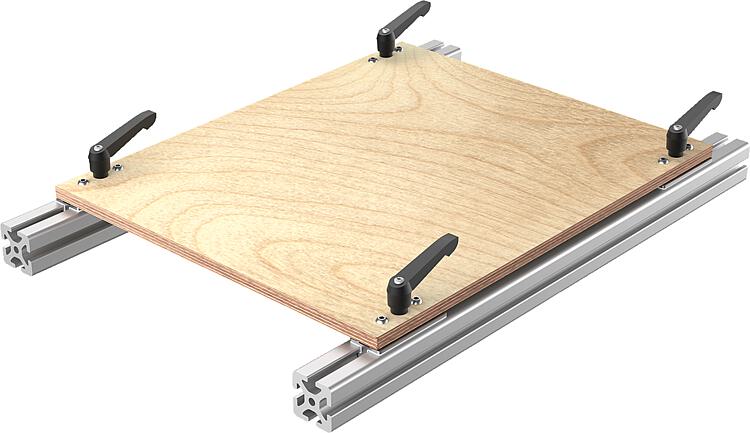

Birden fazla kayar kızağa sahip kayar kılavuzlar, sabit yatak (Form F) ve hareketli yatak (Form L) kombinasyonu olarak uygulanmalıdır. Bunun için form toleransları dengelenir ve hafif bir hareketlilik sağlanır.

Form S: İstenen montaj elemanlarının bağlanması için set.

Form L: Hareketli yatak olarak kullanım için set.

Form F: Sabit yatak olarak kullanım için set.Teslimat kapsamıForm S: Kayar elemanlı profil sürgü.
2 altıgen somun DIN 439 B - M6.
1 sıkıştırma kolu M6x55, disk DIN 9021 6,4 mm ve özel blok somun Kanal 8 - M6 içerir.

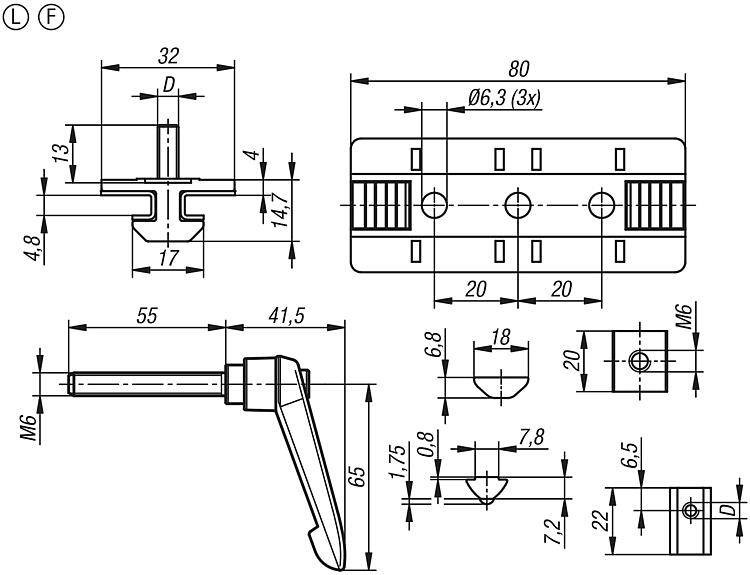

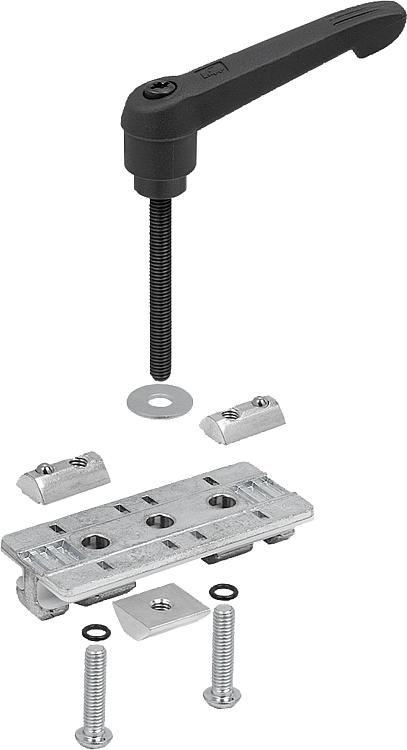

Form L: Kayar elemanlı profil sürgü.
2 bombe başlı cıvata ISO 7380 - M5x25.
2 O-ring DIN 3771 - 5x1,5.
2 blok somun, kanal 8 - M5.
1 sıkıştırma kolu M6x55, disk DIN 9021 6,4 mm ve özel blok somun Kanal 8 - M6 içerir.

Form F: Kayar elemanlı profil sürgü.
2 bombe başlı cıvata ISO 7380 - M6x25.
2 O-ring DIN 3771 - 5x1,5.
2 blok somun, kanal 8 - M6.
1 sıkıştırma kolu M6x55, disk DIN 9021 6,4 mm ve özel blok somun Kanal 8 - M6 içerir.Özellikler:
