        Yaylı menteşeler alüminyum profil gergi yaylı menteşe 0,20 Nm

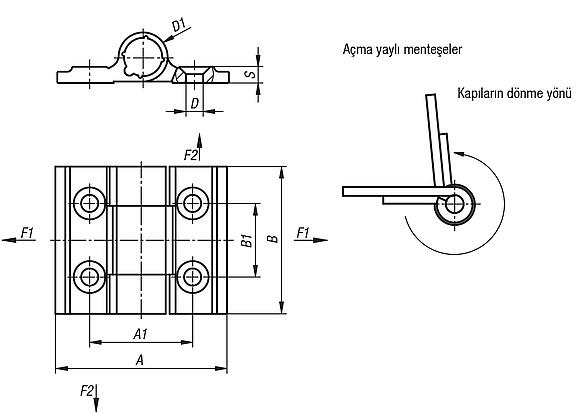

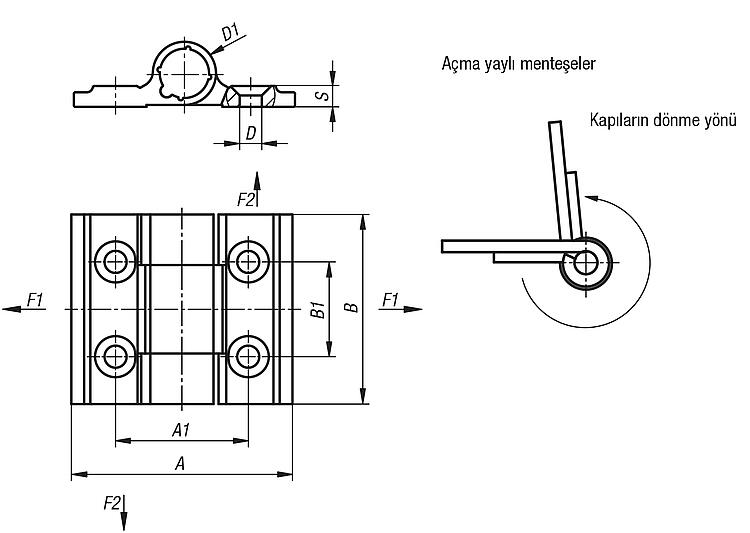

        Yaylı menteşeler, alüminyum profil gergi yaylı menteşe 0,20 Nm, yay açılır

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum 6060 T5.
Kapatma tıpası PA 6.6.Model:siyah eloksal kaplama.Bilgi:Menteşeler, entegre bir paslanmaz çelik sıkıştırma yayı ile donatılmıştır. Bu yay, kapıların ve kapakların otomatik şekilde açılmasını ve kapatılmasını sağlar.
Açılma açısı 270°.
Yay torku:
M(0°) : 0,23 Nm / M(90°) : 0,15 Nm / M(180°) : 0,08 Nm

DIN 7991 uyarınca havşa başlı cıvatalarla sabitlenir.

Menteşelerin belirtilen yüklenme değerleri, emniyet faktörleri dikkate alınmadan ve her türlü sorumluluk reddedilerek verilen, bağlayıcı olmayan referans değerlerdir. Belirtilen değerler sadece bilgi amaçlıdır ve özelliklerin yasal olarak bağlayıcı garanti edildiği anlamına gelmez.
Yüklenme değerleri laboratuvar koşulları altında belirlenir. Menteşenin ilgili uygulama için uygun olup olmadığını her kullanıcı kişisel olarak belirlemelidir.
Menteşelerin sabitlendiği farklı malzemeler ve sabitleme türleri, hava koşulları ve ayrıca aşınma belirlenen değerleri etkileyebilir.Sıcaklık aralığı:-20 °C ila +80 °C

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
