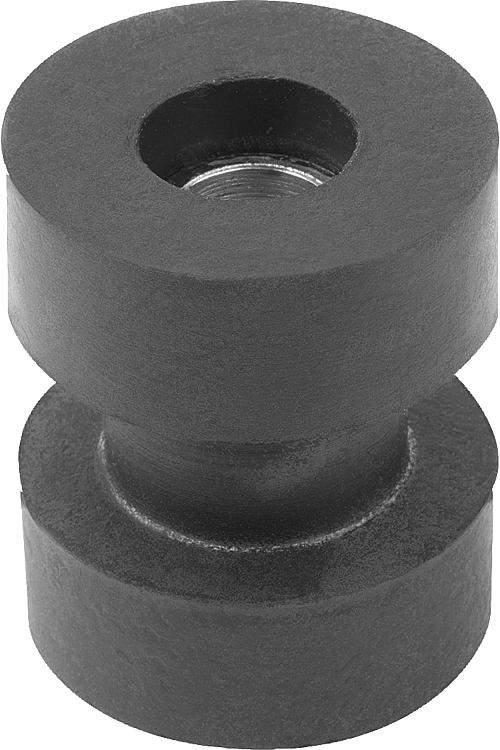

26131Neopren bağlantı izolatörleri, iki parçalı |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:İzolasyon maddesi Neopren.
Dış gövde çelik.Model:Çelik galvaniz kaplama.Bilgi:İki parçalı bağlantı izolatörleri, makinelerin veya sistemlerin bitişik parçalara bağlantısını etkili bir şekilde ayırmak için veya stabil bir bağlantı oluşturmak için kullanılır.
Malzeme bileşimi nedeniyle kauçuk tamponlar temasla renklenir ve bu da örneğin zeminlerde veya temas yüzeylerinde aşınma izlerine ve renk bozulmasına yol açabilir.
Açık gri renkte EPDM'den üretilmiş, temasta renk vermeyen kauçuk tamponlar talep üzerine teslim edilir.
10 kg ile 285 kg arasında bir yük aralığı karşılanabilir.
Ölçü H, bağlantı izolatörünün takılı durumda yüksekliğidir.
Ürünlerin renkli işaretlemesi.
Sarı nokta = Shore sertliği 35.
Kırmızı nokta = Shore sertliği 45.
Yeşil nokta = Shore sertliği 55.
Mavi noktalar = Shore sertliği 65.

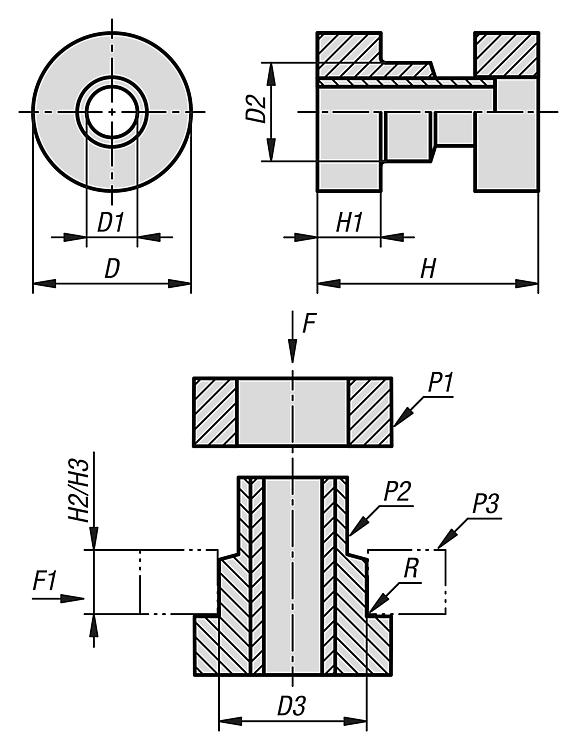

Beyaz nokta = Shore sertliği 75.Kullanım:Bağlantı izolatörünün (P2) alt kısmı plakanın (P3) deliğine (D3) preslenir. Plaka P3 çoğu durumda makinenin veya sistemin monte edildiği ana plakadır. Akabinde bağlantı izolatörünün (P1) üst bölümü alt bölüme (P2) takılır. Son adımda bağlantı izolatörü ve ana plaka, zemine veya başka bir parçaya uygun vida ile vidalanır. Neopreni vidaya karşı korumak için, üst bölüm (P1) ve vida arasına bir pul yerleştirilmesi tavsiye edilir. D= 31,8 mm'lik bağlantı izolatörleri için pul 07305-08 ve D= 47,5 mm'lik bağlantı izolatörleri için pul 07305-18 tavsiye edilir. Bağlantı izolatörü hem dikey hem de yatay olarak vidalanabilir. Burada ise farklı yük verileri dikkate alınmalıdır.Sıcaklık aralığı:-30 °C ila +80 °C.Dikkat:- Sıcaklık aralığı aşılmamalıdır, aksi takdirde tam kapsamlı fonksiyon sağlanamaz.
- Keskin temizlik maddelerine, benzine ve yağlara karşı dayanıklı değil.
- Neoprenin hasar görmemesi için keskin cisimlere temas önlenmelidir.
- Bağlantı izolatörünün devre dışı kalmasını önlemek için H yüksekliğine takılı durumda uyulmalıdır.Dikkate alın:Kullanılan ana plakanın/yan plakanın (H2/H3) öngörülen yüksekliğine, bağlantı izolatörlerinin optimum kullanımı için uyulmalıdır.Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | Shore
sertlik | R | F (yükseklik H2) =
eksenel yüklenme | F1 (yükseklik H2) =
radyal yüklenme | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 26131-31831835 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 35+5 | 0,75 | 20 | 10 |  | | 10,80 € | | | 26131-31831845 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 45+5 | 0,75 | 40 | 15 | | | 10,80 € | | | 26131-31831855 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 55+5 | 0,75 | 65 | 20 | | | 10,80 € | | | 26131-31831865 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 65+5 | 0,75 | 115 | 25 | | | 10,80 € | | | 26131-31831875 | 31,8 | 9,9 | 19,8 | 19 | 31,8 | 12,7 | 9,4 | - | 75+5 | 0,75 | 140 | 30 | | | 10,80 € | | | 26131-47549335 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 35+5 | 1,5 | 30 | 20 | | | 16,00 € | | | 26131-47549345 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 45+5 | 1,5 | 55 | 40 | | | 16,00 € | | | 26131-47549355 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 55+5 | 1,5 | 75 | 60 | | | 16,00 € | | | 26131-47549365 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 65+5 | 1,5 | 120 | 80 | | | 16,00 € | | | 26131-47549375 | 47,5 | 13,5 | 33,3 | 31,8 | 49,3 | 19,8 | 12,7 | 14,2 | 75+5 | 1,5 | 175 | 130 | | | 16,00 € | |
Sipariş numarası
| F (yükseklik H3) =
eksenel yüklenme | F1 (yükseklik H3) =
radyal yüklenme | Frekans Hz
(yükseklik H2) | Frekans Hz
(yükseklik H3) | Tork Nm
(yükseklik H2) | Tork Nm
(yükseklik H3) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 26131-31831835 | - | - | 15 | - | 10 | - | | | 10,80 € | | | 26131-31831845 | - | - | 15 | - | 10 | - | | | 10,80 € | | | 26131-31831855 | - | - | 15 | - | 10 | - | | | 10,80 € | | | 26131-31831865 | - | - | 15 | - | 10 | - | | | 10,80 € | | | 26131-31831875 | - | - | 15 | - | 10 | - | | | 10,80 € | | | 26131-47549335 | 60 | 25 | 15 | 12 | 13 | 14 | | | 16,00 € | | | 26131-47549345 | 80 | 30 | 15 | 12 | 13 | 14 | | | 16,00 € | | | 26131-47549355 | 110 | 40 | 15 | 12 | 13 | 14 | | | 16,00 € | | | 26131-47549365 | 175 | 75 | 15 | 12 | 13 | 14 | | | 16,00 € | | | 26131-47549375 | 285 | 125 | 15 | 12 | 13 | 14 | | | 16,00 € | |
