Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Taşıyıcı sac: çelik.
Ara katman: sinterlenmiş bronz.
Kaydırma yüzeyi: PTFE.
Model:Çelik galvaniz kaplama.Bilgi:Bakım gerektirmeyen, haddelenmiş, çelik kompozit kaymalı yataklar, özellikle kuru çalışma için uygundur. Yağlamalı uygulamalar (yağ ile yağlama) için de oldukça uygundur. Çok düşük aşınma ve sürtünme değeri, Stick-Slip etkisi yoktur. Dönme ve sallanma hareketleri için uygundur, kimyasallara karşı yüksek dayanıklılık, düşük su alımı.Teknik veriler:Statik yük: maks. 250 N/mm²
Dinamik yük: maks. 140 N/mm²
Sürtünme katsayısı, kuru: 0,03 - 0,20
Kayma hızı, kuru: maks. 2 m/s
Kayma hızı, yağ ile yağlama: maks. 5 m/s
Isıl iletkenlik: 42 W(m*K)-1
Isıl genleşme katsayısı: 11*10-6 K-1
Sıcaklık aralığı: -195 °C ila +280 °C
Montaj:Kayma yüzeyinin hasar görmesini önlemek için uygun bir baskı mandrelinin kullanılması önerilir. Alın bağlantısı, yük bölgesinin karşısında olmalıdır. Yatak, montajdan sonra bir baskı yuvasına sahiptir. Yapıştırmak mümkündür, ancak gerekli değildir.Toleranslar:Gövde:
H7 toleransı önerilir.
Yüzey kalitesi: Ra 0,8 - 1,6.
Yivli kenar (bastırma tarafı 0,8 - 1,2 x 15°).

Mil:
h8 ile f7 arası tolerans önerilir. Düşük devir sayılı ve az yüklü uygulamalarda h9 ile çekilmiş miller de kullanılabilir.
Mil yüzeyi Ra 0,4 - 0,8 (tercihen taşlanmış miller kullanılmalıdır), çekilmiş miller için Ra 1,6 - 3,2.

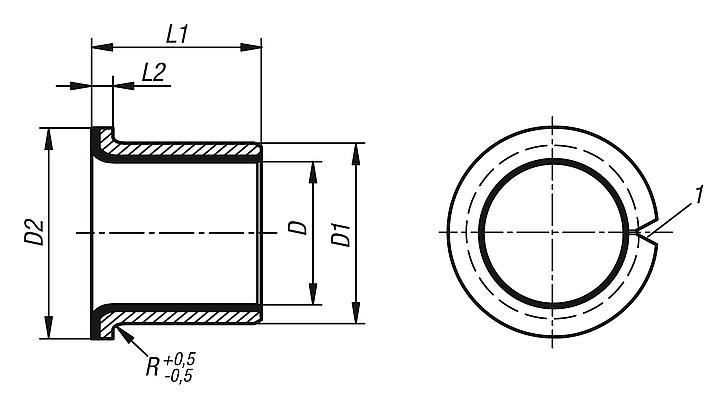

Çizim bilgisi:
1) Alın bağlantısı
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 23731 Kaymalı yataklar, bilezikli 246 kB

Çizimler

Kaymalı yataklar, bilezikli

Ürün seçimi/filtresi

Sipariş numarasıD

D1D2L1L2RCADAks.FiyatSipariş et
23731-0040050545,595,610,5 0,44 €
23731-006008076812711 0,44 €
23731-00801005810155,511 0,52 €
23731-00801009810159,511 0,59 €
23731-01001209101218911 0,77 €
23731-010012121012181211 0,81 €
23731-012014171214201711 1,05 €
23731-014016171416221711 1,16 €
23731-015017121517231211 1,01 €
23731-015017171517231711 1,08 €
23731-016018171618241711 1,10 €
23731-018020121820261211 1,33 €
23731-0200231120233011,51,51,5 1,41 €
23731-0220252122253221,51,51,5 2,25 €
23731-0250282625283526,51,51,5 2,54 €
23731-030034303034423022 3,50 €
23731-035039263539472622 4,05 €
23731-040044264044532622 4,63 €
23731-05005522505565222,52 6,36 €
