        Kayar plakalar, bronz, bakım gerektirmez

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Grafit parçalı bronz.Model:Kendinden yağlamalı.Bilgi:Kayar plakalar dikey ve yatay bir kayma yönüne sahiptir.
Bronz kayar elemanlar bakım gerektirmez ve aşınmaya karşı dayanıklıdır.
Grafit uçlar ömür boyu yağlama sağlar.Teknik veriler:Malzeme özellikleri:
Temel alaşım: CuZn25Al5Mn4Fe3-C.
Yoğunluk: 8,2 kg/dm³.
Bükülme yorgunluğuna karşı mukavemet: +/- 150 MPa.
Esneklik modülü: 120.000 N/mm².
Sürtünme katsayısı: 0,05 - 0,12.
Maksimum hız: 0,5 m/s.
Isı iletkenliği: 50 W/(mK).
Isıl genleşme katsayısı: 18x10-6 K-1.
Elektrik iletkenliği: 7-8 m/(Ω·m-1).
Katı yağlama maddesi oranı: %20-25.
Statik yüzey basıncı: 50 N/mm².
Dinamik yüzey basıncı: 35 N/mm².Sıcaklık aralığı:230 °C'ye kadar.Çizim bilgisi:

1) 23765-01-018050, 23765-01-018075 ve 23765-01-018100 numaralı bölümler.

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 23765-01 Kayar plakalar, bronz, bakım gerektirmez

229 kB

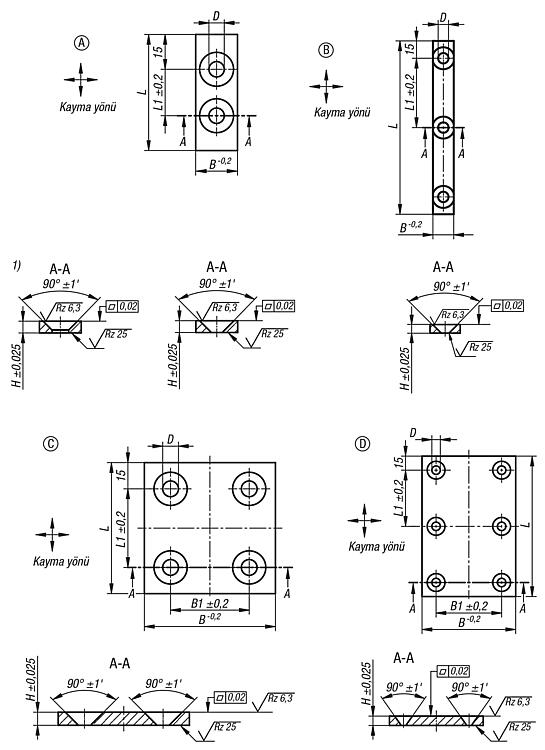

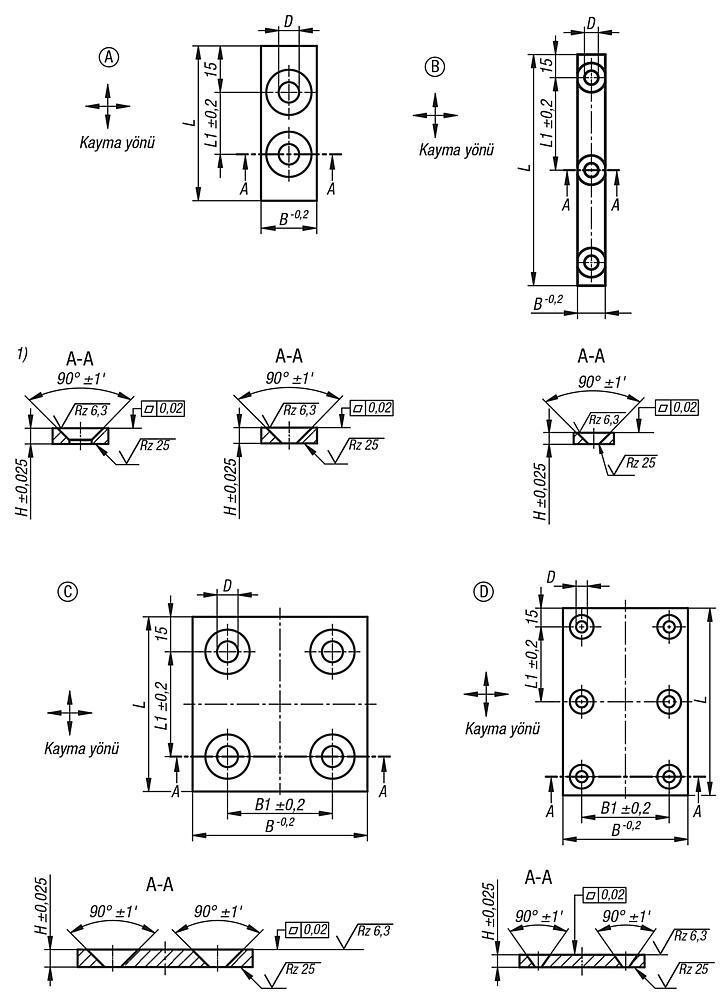

Çizimler (toplu genel bakış)

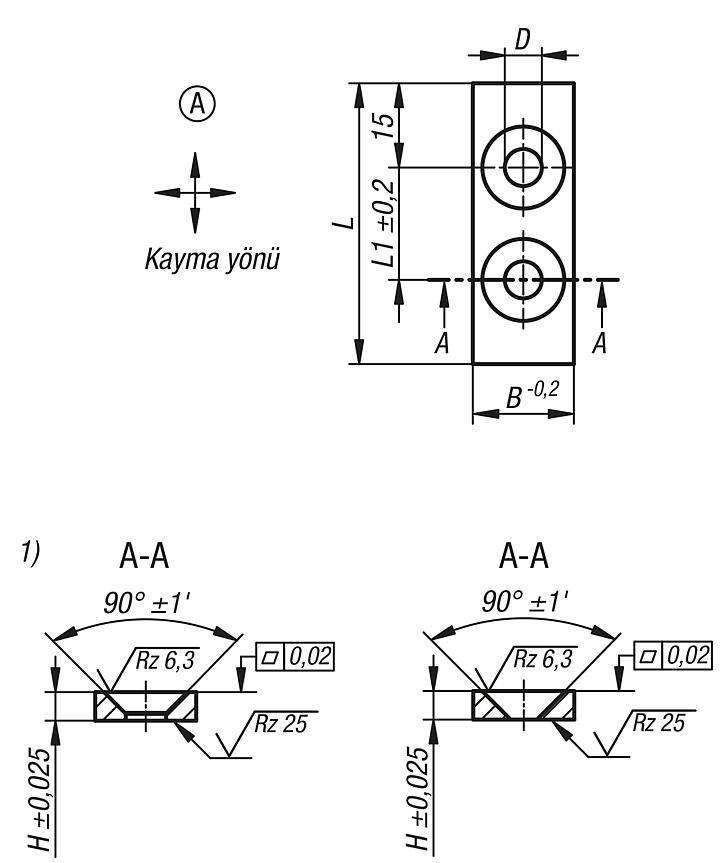

Kayar plakalar, bronz, bakım gerektirmez, form A

daha fazla bilgi

Çizimler

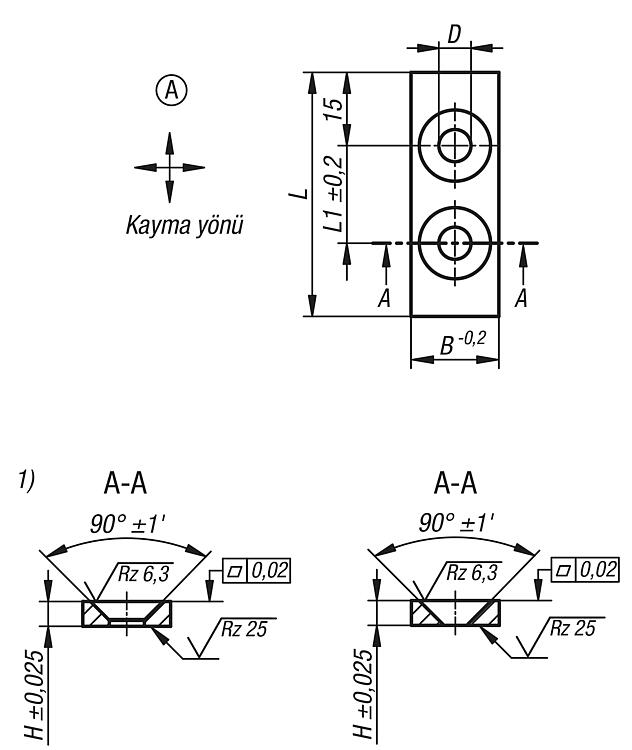

Kayar plakalar, bronz, bakım gerektirmez, form A

Ürün seçimi/filtresi

Sipariş numarası	Form	B	D	H	L	L1	Fiyat
23765-01-018050	A	18	6,6	5	50	20	25,94 €
23765-01-018075	A	18	6,6	5	75	45	28,46 €
23765-01-018100	A	18	6,6	5	100	70	30,97 €
23765-01-028050	A	28	9	5	50	20	28,72 €
23765-01-028075	A	28	9	5	75	45	32,61 €
23765-01-028100	A	28	9	5	100	70	36,55 €
23765-01-038050	A	38	9	5	50	20	31,51 €
23765-01-038075	A	38	9	5	75	45	36,81 €
23765-01-038100	A	38	9	5	100	70	42,10 €
23765-01-048075	A	48	9	5	75	45	41,03 €
23765-01-048100	A	48	9	5	100	70	47,68 €
23765-01-048125	A	48	9	5	125	95	54,37 €

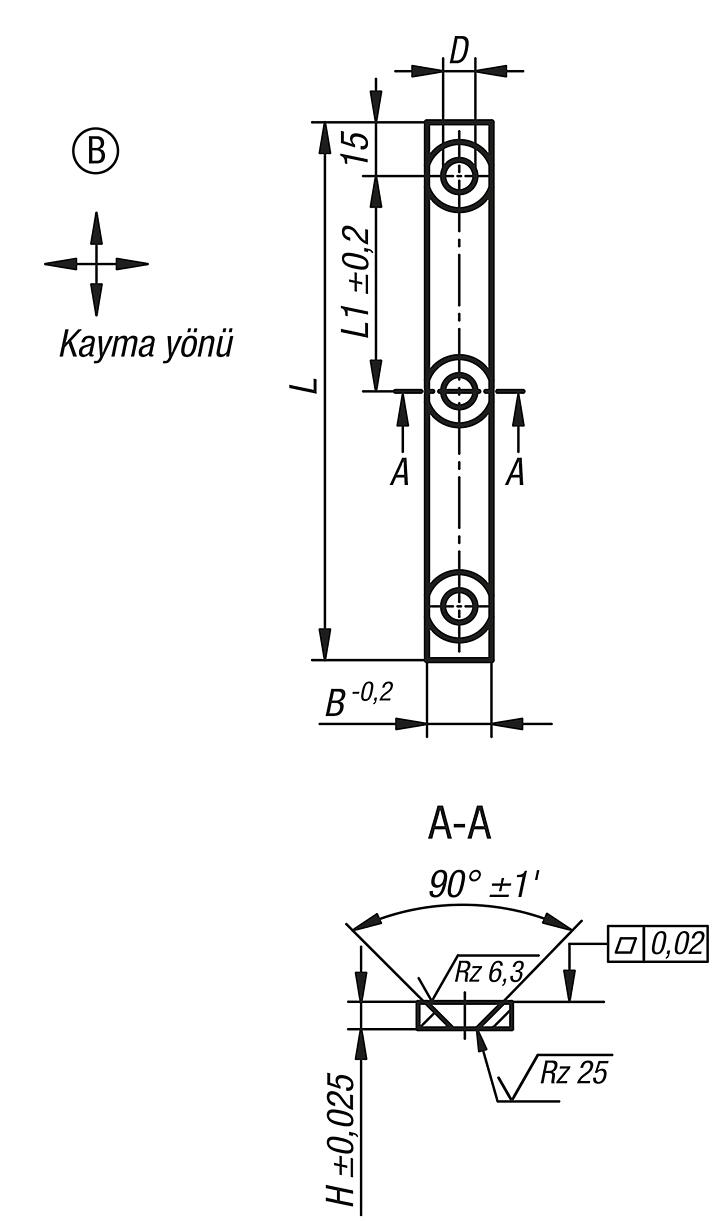

Kayar plakalar, bronz, bakım gerektirmez, form B

daha fazla bilgi

Çizimler

Kayar plakalar, bronz, bakım gerektirmez, form B

Ürün seçimi/filtresi

Sipariş numarası	Form	B	D	H	L	L1	Fiyat
23765-01-018150	B	18	6,5	5	150	60	35,95 €
23765-01-028150	B	28	9	5	150	60	44,32 €
23765-01-038150	B	38	9	5	150	60	52,67 €
23765-01-048150	B	48	9	5	150	60	60,32 €

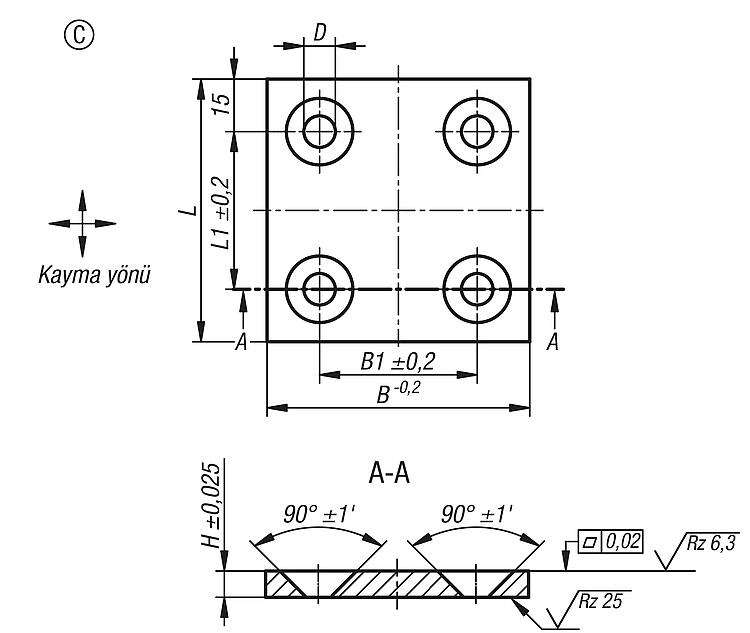

Kayar plakalar, bronz, bakım gerektirmez, form C

daha fazla bilgi

Çizimler

Kayar plakalar, bronz, bakım gerektirmez, form C

Ürün seçimi/filtresi

Sipariş numarası	Form	B	B1	D	H	L	L1	Fiyat
23765-01-075075	C	75	45	9	5	75	45	52,29 €
23765-01-075100	C	75	45	9	5	100	70	61,89 €
23765-01-075125	C	75	45	9	5	125	95	72,27 €
23765-01-100100	C	100	70	9	5	100	70	75,72 €
23765-01-100125	C	100	70	9	5	125	95	89,47 €
