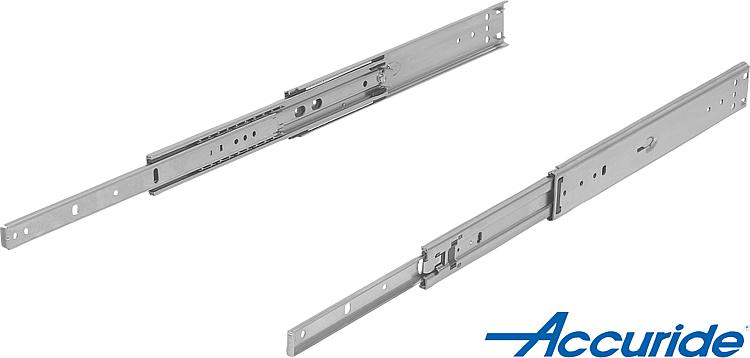

Teleskopik raylar, paslanmaz çelik yan montaj için, üst uzatma, taşıma kapasitesi 90 kg'ye kadar
 21334-95

Teleskopik raylar, paslanmaz çelik yan montaj için, üst uzatma,...

 geri

Ürün açıklaması/Ürün resimleri
AçıklamaMalzeme:

Raylar, paslanmaz çelik 1.4301.
Küre kafesler, paslanmaz çelik 1.4301.
Küreler, paslanmaz çelik 1.4034.

Model:Raylar, yalın.
Küre kafesler, yalın.
Küreler, yalın.Sipariş bilgisi:Çift halinde satılır.Bilgi:Üst uzatmalı teleskopik raylarda kaldırma işlevi montaj uzunluğundan daha büyüktür. Oturma açık konumda. Kilit açma kolu kullanılarak itme kutusu sorunsuz bir şekilde çıkarılabilir ve kılavuzdan ayrılabilir.
Teleskopik rayların dinamik yük kapasitesi, tam uzatma mesafesi kullanıldığında dikey monte edilmiş bir teleskopik ray çiftinin maksimum yük kapasitesini verir. Belirtilen taşıma kapasiteleri, 400 mm'lik bir ray mesafesinde belirlendi ve 10.000 döngüde maksimum değer için geçerlidir.

Yatay montajda taşıma kapasitesi %75 daha düşüktür.

Sabitleme cıvatalarının kafa yüksekliği 2,5 mm'lik bir yüksekliği aşmamalıdır, aksi takdirde başka ray parçalarıyla çarpışma tehlikesi söz konusudur.Avantajlar:Oturma açık konumda

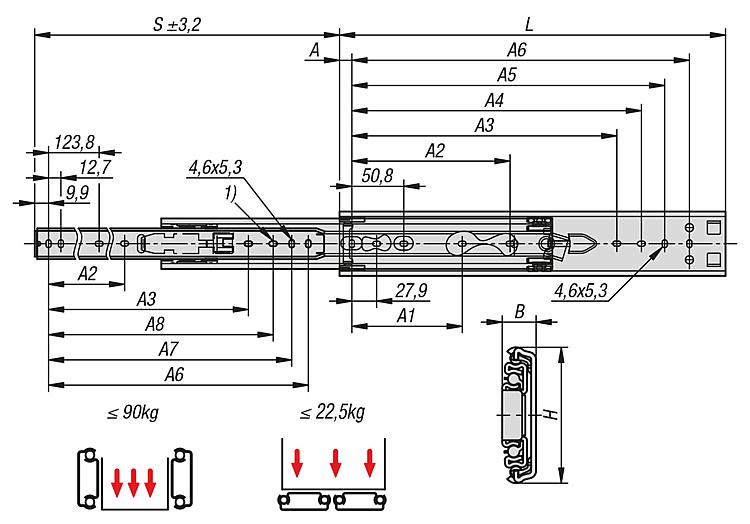

Ön hızlı ayırmaÇizim bilgisi:
1) Montaj deliği 21334-95-0305'te mevcut değil
Özellikler:
Paslanmaz çelik
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
Datasheet 21334-95 Teleskopik raylar, paslanmaz çelik yan montaj için, üst uzatma, taşıma kapasitesi 90 kg'ye kadar 178 kB
Technical information for telescopic slides 389 kB
Overview of items telescopic slides 74,5 kB

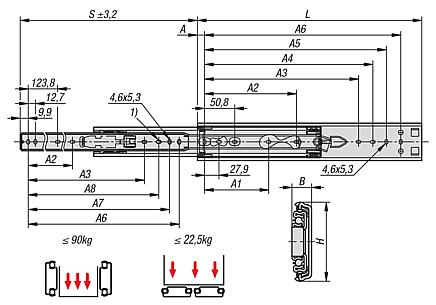

Çizimler

Teleskopik raylar, paslanmaz çelik yan montaj için, üst uzatma, taşıma kapasitesi 90 kg'ye kadar

Ürün seçimi/filtresi
Sipariş numarası

Üreticinin ürün numarasıMontajÜrün tipiÇift başına
taşıma kapasitesi
kg		Ambalaj türüCADAks.FiyatSipariş et
21334-95-0305DS3557-0012montaj yandanstandart561 adet = 1 çift 118,22 €
21334-95-0356DS3557-0014montaj yandanstandart681 adet = 1 çift 122,41 €
21334-95-0406DS3557-0016montaj yandanstandart801 adet = 1 çift 126,87 €
21334-95-0457DS3557-0018montaj yandanstandart851 adet = 1 çift 131,11 €
21334-95-0508DS3557-0020montaj yandanstandart901 adet = 1 çift 139,58 €
21334-95-0559DS3557-0022montaj yandanstandart901 adet = 1 çift 143,80 €
21334-95-0610DS3557-0024montaj yandanstandart901 adet = 1 çift 152,25 €
21334-95-0660DS3557-0026montaj yandanstandart871 adet = 1 çift 156,45 €
Sipariş numarasıA

A1A2A3A4A5A6A7A8BHStrok
S		LCADAks.FiyatSipariş et
21334-95-030515,9---209,6235260,4247,7-12,751,6330305 118,22 €
21334-95-035615,9---260,4285,8311,2298,5285,812,751,6381356 122,41 €
21334-95-040615,9123,8--311,2336,6362349,3336,612,751,6432406 126,87 €
21334-95-045715,9123,8177,8314,4362387,4412,8400,1387,412,751,6483457 131,11 €
21334-95-050815,9123,8203,2365,3412,8438,2463,6450,9438,212,751,6533508 139,58 €
21334-95-055915,9123,8228,6416,1463,6489514,4501,748912,751,6584559 143,80 €
21334-95-061015,9123,8254466,9514,4539,8565,2552,5539,812,751,6635610 152,25 €
21334-95-066015,9123,8279,4517,7565,2590,6616603,3590,612,751,6686660 156,45 €
