        Dönme açısı

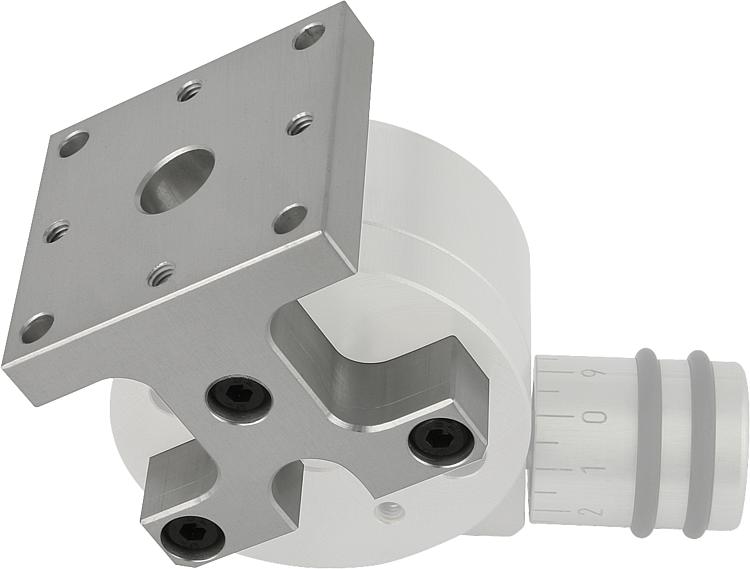

Ürün açıklaması/Ürün resimleri

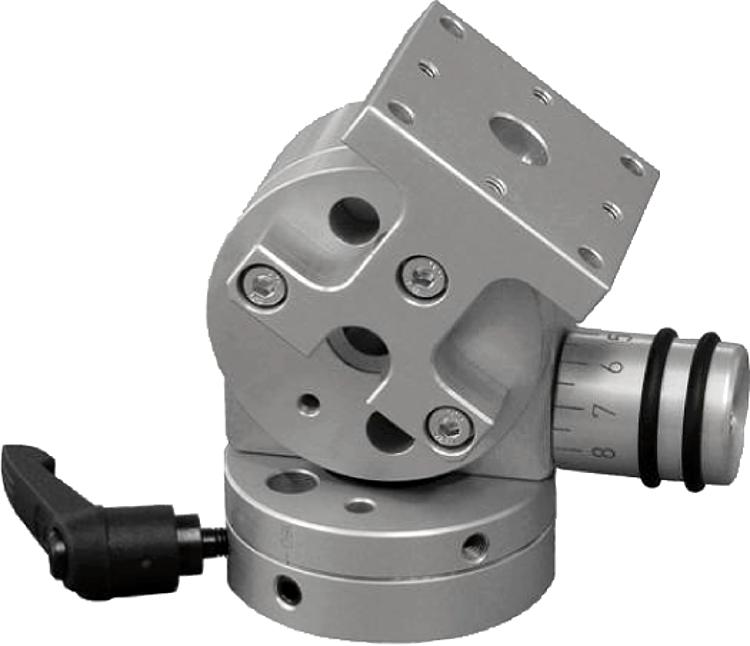

AçıklamaMalzeme:Alüminyum alaşım.Model:frezelenmiş ve eloksal kaplama.Bilgi:Dönme açısı, yuvarlak konumlandırma sehpasına monte edilir ve böylelikle daha geniş montaj imkanları sunar.

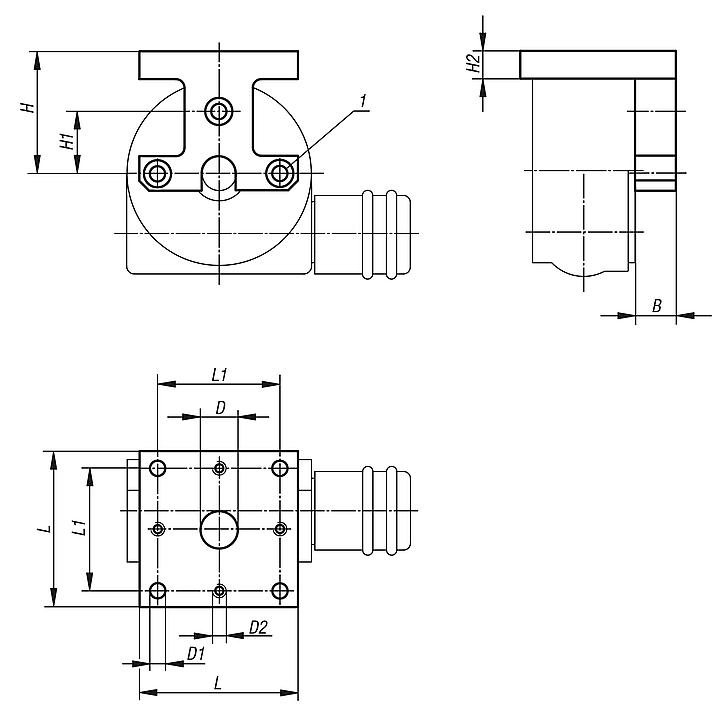

İlgili ebatta 21160 için uygundur.Çizim bilgisi:

1) Silindir başlı cıvata ISO 4762 için D3

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21162 Dönme açısı

198 kB

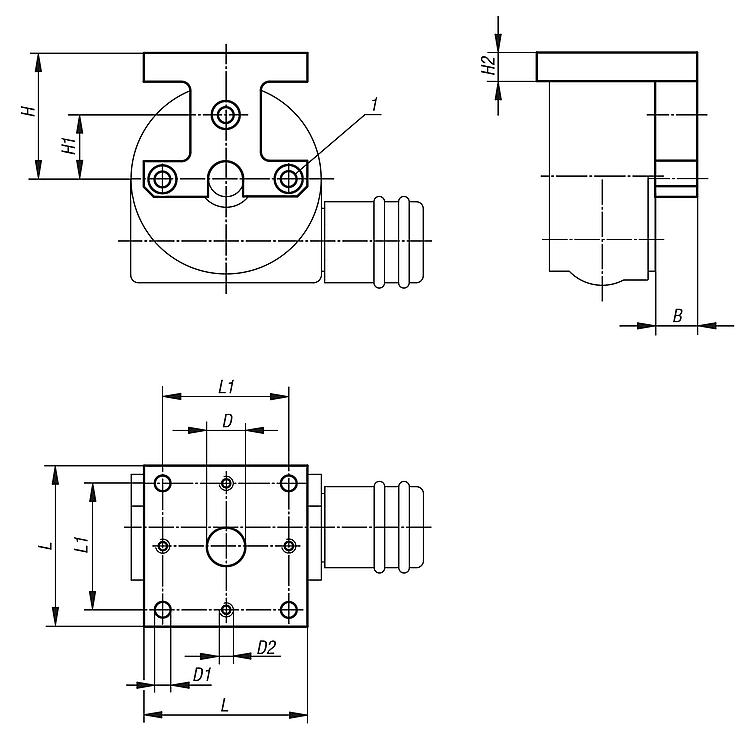

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	B	D	D1	D2	D3	H	H1	H2	L	L1	Fiyat
21162-04	7	6	3,3	M3	M3	22	11	6	29	22	58,33 €
21162-08	12	11	4,5	M4	M4	36	18	8	46	36	66,24 €
21162-12	20	16	6,5	M6	M6	51	30	10	75	60	92,78 €
21162-25	25	40	11	M10	M10	98	65	20	150	130	201,26 €
