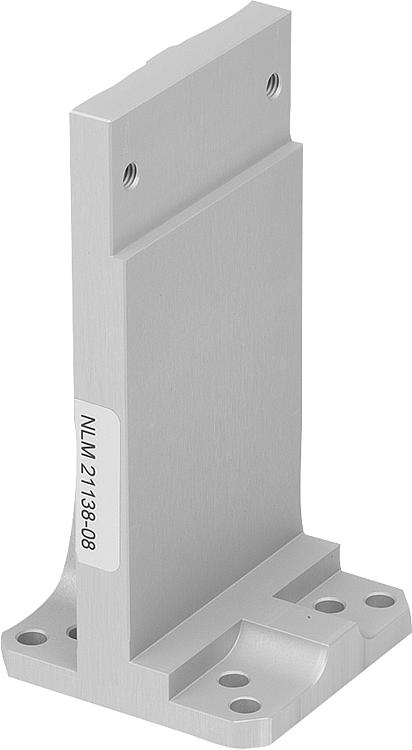

        Dikey tutucu, kısa

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum alaşım.Model:eloksal kaplama.Bilgi:Dikey tutucu, vidalama yüzeyine dikey bir şekilde monte edilir.

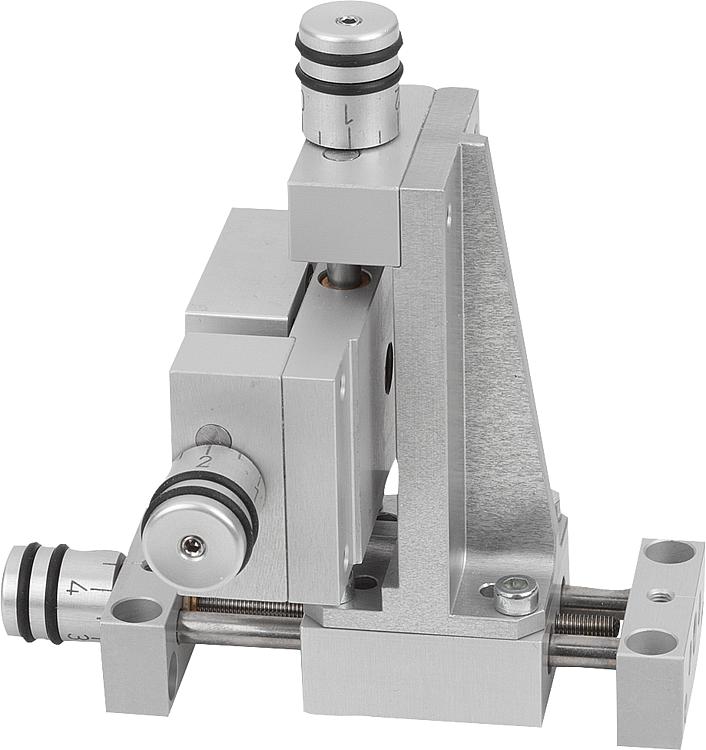

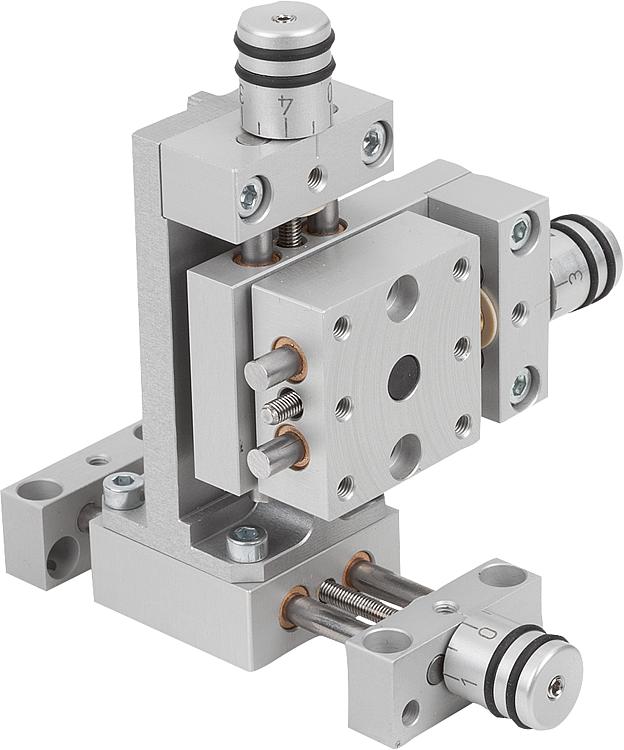

Konumlandırma sehpaları, çapraz sehpalar, kaldırma sehpaları ve aynı ebatta diğer parçalarla kombine edilebilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21138 Dikey tutucu, kısa

308 kB

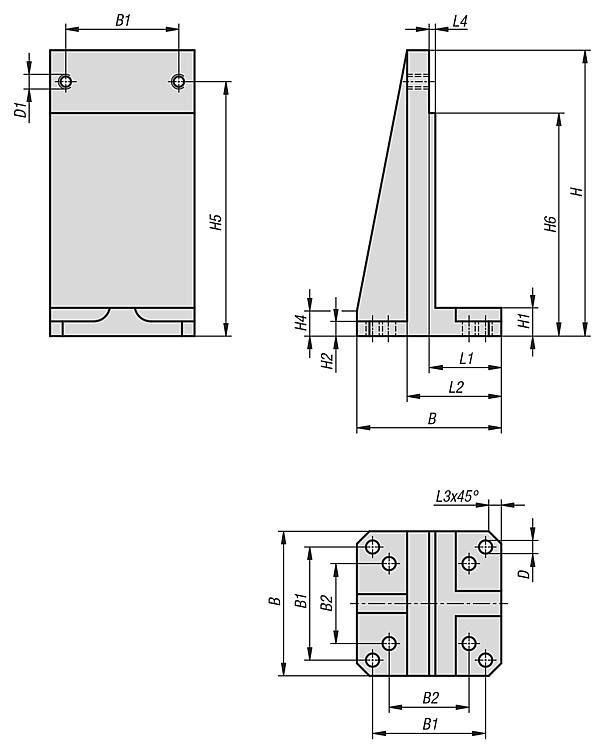

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Boyut	B	B1	B2	D	D1	H	H1	H2	H4	H5	H6	L1	L2	L3	L4	Fiyat
21138-04	4	29	22	15,56	3,2	M3	58	6	2,8	6	53	48	13	18	3	1	82,34 €
21138-08	8	46	36	25,46	4,2	M4	91	9	4,7	8	81	71	23	30	4	2	92,60 €
21138-12	12	75	60	42,43	6,4	M6	146	12	5,7	8	131	116	27	36	7	2	145,08 €
