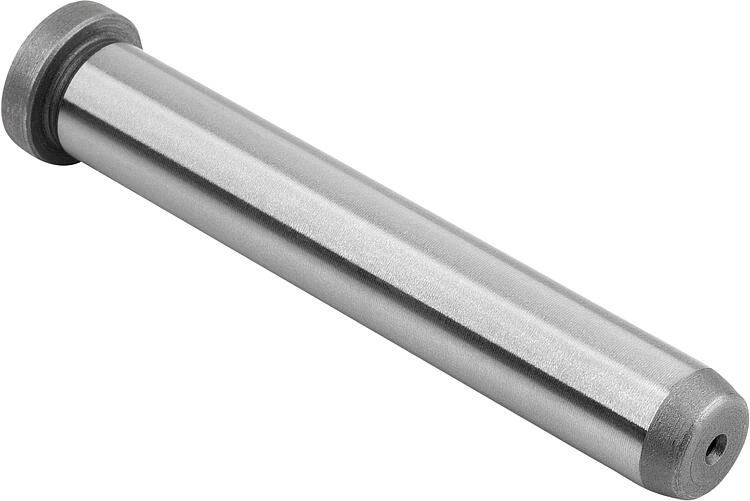

        Çelik bilyalı kılavuz pimi

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Bilyalı kılavuz pimi, sementasyon çeliği 1.7139.Model:sertleştirilmiş.Bilgi:Çelik bilyalı kılavuz pimler, takım ve kalıp yapınında ve de zorlu imalat proseslerindeki hassas kılavuz görevleri için mükemmel bir tercihtir. Bu yüksek kaliteli bilyalı kılavuz pimler, en yüksek hassaslığın, stabilitenin ve uzun ömürlülüğün elde edilmesi için özel olarak geliştirilmiştir.

Bilyalı kılavuz pimler, entegre flanş sayesinde bilyalı kılavuz ünitelerinin sorunsuz bir şekilde monte edilmesini mümkün kılmaktadır. Flanş, ünitenin hassas ve güvenli bir şekilde hizalanmasını mümkün kılmakta ve bu durum takımların ve kalıpların kesintisiz bir şekilde hareket ettirilmesini ve güvenilir bir şekilde yönlendirilmesini sağlamaktadır.

3+1 prensibi, her iki kalıp yarı parçasının doğru bir şekilde birleştirilmesini sağlar. Büyük çaplı 3 adet kılavuz elemanı ve küçük çaplı 1 adet kılavuz elemanı monte edilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21597-15 Çelik bilyalı kılavuz pimi

199 kB

Kılavuz sütunlar ve kılavuz saplamalar

1,4 MB

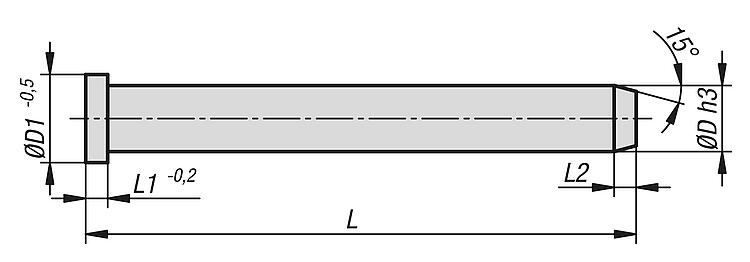

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D	D1	L	L1	L2	Fiyat
21597-15-12080	12	16	80	4	4	24,78 €
21597-15-12100	12	16	100	4	4	27,15 €
21597-15-12120	12	16	120	4	4	29,50 €
21597-15-12140	12	16	140	4	4	32,23 €
21597-15-18080	18	22	80	6	7	29,84 €
21597-15-18100	18	22	100	6	7	34,62 €
21597-15-18120	18	22	120	6	7	39,55 €
21597-15-18140	18	22	140	6	7	41,77 €
21597-15-18160	18	22	160	6	7	43,83 €
21597-15-18180	18	22	180	6	7	46,58 €
21597-15-18200	18	22	200	6	7	50,43 €
21597-15-18240	18	22	240	6	7	55,66 €
21597-15-30160	30	36	160	6	7	61,64 €
21597-15-30200	30	36	200	6	7	71,81 €
21597-15-30240	30	36	240	6	7	77,63 €
21597-15-30280	30	36	280	6	7	86,27 €
21597-15-30300	30	36	300	6	7	91,56 €
