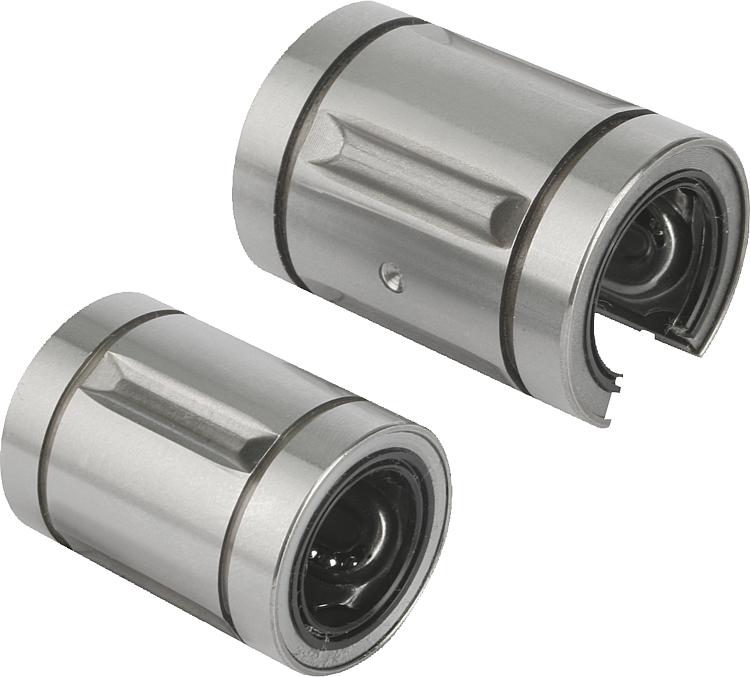

        Doğrusal bilyalı rulman, çelik kafesli

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Dış manto: rulman çeliği.
Çelik kafes.
Bilyalar: çelik.Bilgi:Doğrusal bilyalı rulmanlar, ISO 10285'e göre 3 serisidir. Her iki tarafta conta mevcuttur. Doğrusal bilyalı rulmanlar, bir çelik kafes ile donatılmıştır. Doğrusal bilyalı rulmanlar, DIN 471/472 uyarınca emniyet halkaları ile emniyete alınır.

Önerilen toleranslar:
Mil: h6
Gövde: H7

Her iki tarafında conta olan doğrusal bilyalı yataklar, montajdan önce greslenmelidir.

Belirtilen yük katsayıları, sertleştirilmiş ve taşlanmış mil kullanımında geçerlidir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21505 Doğrusal bilyalı rulman, çelik kafesli

208 kB

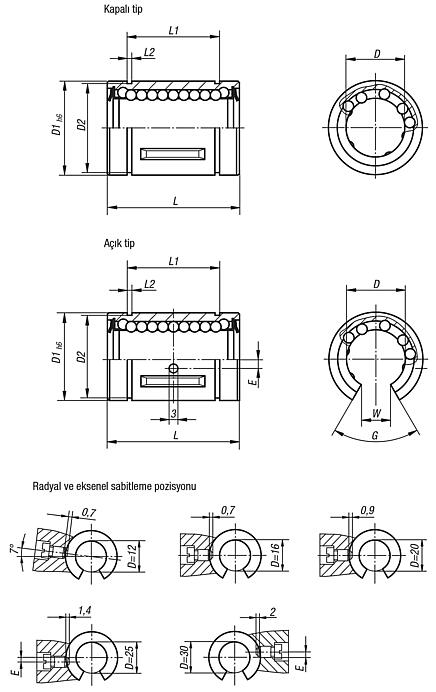

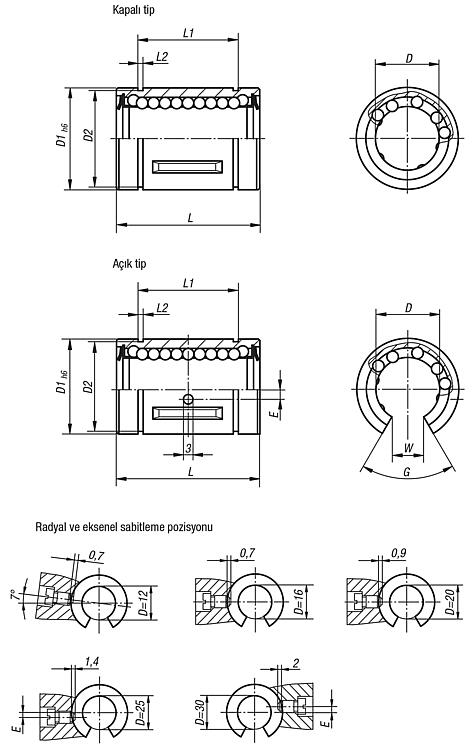

Çizimler (toplu genel bakış)

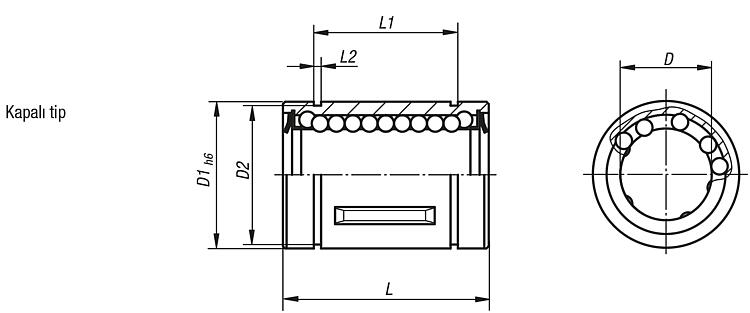

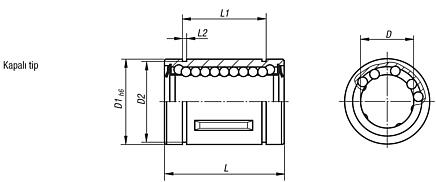

Doğrusal bilyalı rulman, çelik kafesli, kapalı

daha fazla bilgi

Çizimler

Doğrusal bilyalı rulman, çelik kafesli, kapalı

Ürün seçimi/filtresi

Sipariş numarası	Tip	D	D1	D2	L	L1	L2	Dinamik yük sayıları N	Statik yük sayıları N	Fiyat
21505-1202	kapalı	12	22	21	32 -0,2	22,9 -0,2	1,3	420	714	29,75 €
21505-1602	kapalı	16	26	24,9	36 -0,2	24,9 -0,2	1,3	686	1092	35,55 €
21505-2002	kapalı	20	32	30,3	45 -0,2	31,5 -0,2	1,6	924	1610	43,10 €
21505-2502	kapalı	25	40	37,5	58 -0,3	44,1 -0,3	1,85	1470	2590	57,70 €
21505-3002	kapalı	30	47	44,5	68 -0,3	52,1 -0,3	1,85	2100	3920	76,23 €

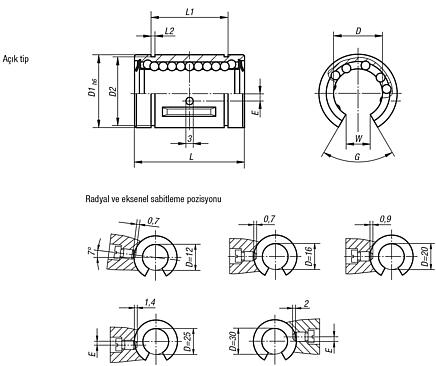

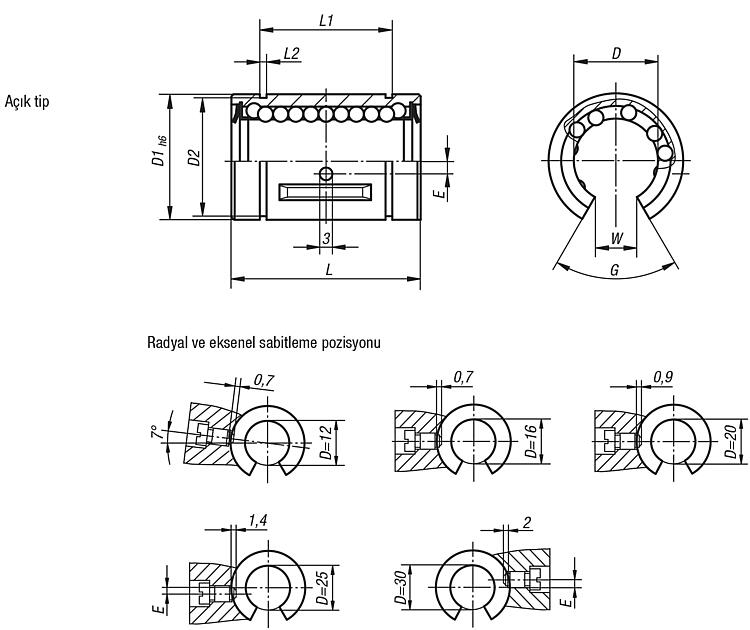

Doğrusal bilyalı rulman, çelik kafesli, açık

daha fazla bilgi

Çizimler

Doğrusal bilyalı rulman, çelik kafesli, açık

Ürün seçimi/filtresi

Sipariş numarası	Tip	D	D1	D2	E	G	L	L1	L2	W	Dinamik yük sayıları N	Statik yük sayıları N	Fiyat
21505-1212	açık	12	22	21	1,35	78°	32 -0,2	22,9 -0,2	1,3	7,5	420	714	43,71 €
21505-1612	açık	16	26	24,9	0	78°	36 -0,2	24,9 -0,2	1,3	10	686	1092	50,12 €
21505-2012	açık	20	32	30,3	0	60°	45 -0,2	31,5 -0,2	1,6	10	924	1610	59,21 €
21505-2512	açık	25	40	37,5	1,5	60°	58 -0,3	44,1 -0,3	1,85	12,5	1470	2590	77,14 €
21505-3012	açık	30	47	44,5	2	50°	68 -0,3	52,1 -0,3	1,85	12,5	2100	3920	99,59 €
