        Trapez vida tahrikli çift borulu lineer üniteler

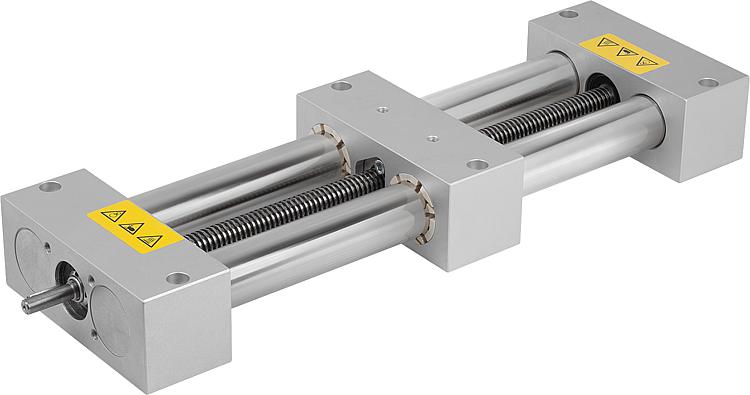

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Alüminyum gövde.
Paslanmaz çelik hassas boru.
Trapez dişli mil, çelik.Bilgi:Çift boru doğrusal üniteler manuel veya elektrikli tahrik edilebilir. Üniteler kısa açma süresi nedeniyle, günlük olarak birkaç kez düşük hızla ve yüksek stabiliteyle ayarlanabilir. Genişlik, uzunluk ve yükseklik ayarı mümkün.
Çift tüplü lineer ünitelerin trapez dişli mili ya bilyalı yataklara ya da kaymalı yataklara monte edilir. Çift tüplü lineer ünitelerin taşıyıcısı bir kayar kılavuz ile donatılmıştır.

Teknik veriler:Devrede kalma süresi: S3, %30 (60 dakikada)

Sıcaklık aralığı:Sıcaklık aralığı 0° C ile +60° C arasıTalep üzerine:Diğer uzunluklar.
Entegre iş mili kelepçesi.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 21250 Trapez vida tahrikli çift borulu lineer üniteler

153 kB

Teknik bilgi, çift boru doğrusal üniteler için

191 kB

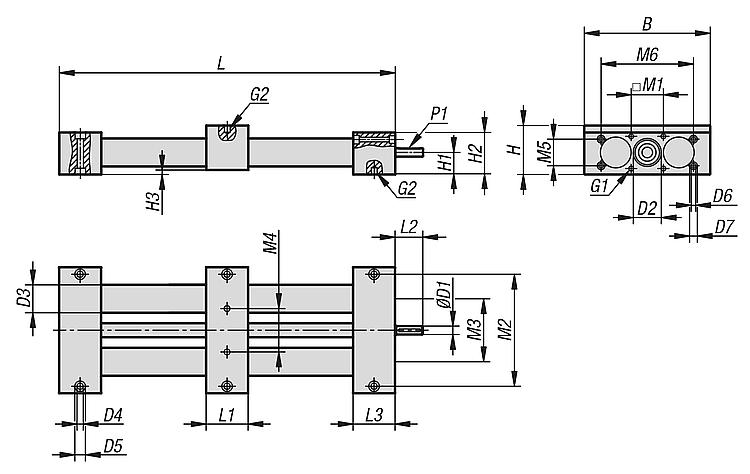

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	Tip 2	Tip EP/EPX	Mil	B	D1	D2	D3	D4	D5	D6	D7	G1	G2	H	H1	H2	H3	Strok S	L	L1	L2	L3	M1	M2	M3	M4	M5	M6	P1	Fiyat
21250-030X300	kaymalı yataklı	sağdan dişli	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	150	300	50	26	50	40x30	114,5	70	42	-	-	2x2x20	474,58 €
21250-030X500	kaymalı yataklı	sağdan dişli	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	350	500	50	26	50	40x30	114,5	70	42	-	-	2x2x20	514,40 €
21250-030X800	kaymalı yataklı	sağdan dişli	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	650	800	50	26	50	40x30	114,5	70	42	-	-	2x2x20	574,11 €
21250-130X300	bilyalı rulmanlı	sağdan dişli	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	150	300	50	26	50	40x30	114,5	70	42	-	-	2x2x20	488,72 €
21250-130X500	bilyalı rulmanlı	sağdan dişli	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	350	500	50	26	50	40x30	114,5	70	42	-	-	2x2x20	528,53 €
21250-130X800	bilyalı rulmanlı	sağdan dişli	30	Tr 14x3	130	8	30H8	30	7	11	-	-	M6	M6	54	27	52	2	650	800	50	26	50	40x30	114,5	70	42	-	-	2x2x20	588,25 €
21250-040X300	kaymalı yataklı	sağdan dişli	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	120	300	60	38	60	46	160	90	62	38	132	4x4x32	528,61 €
21250-040X500	kaymalı yataklı	sağdan dişli	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	320	500	60	38	60	46	160	90	62	38	132	4x4x32	573,82 €
21250-040X800	kaymalı yataklı	sağdan dişli	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	620	800	60	38	60	46	160	90	62	38	132	4x4x32	641,60 €
21250-040X1000	kaymalı yataklı	sağdan dişli	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	820	1000	60	38	60	46	160	90	62	38	132	4x4x32	686,79 €
21250-140X300	bilyalı rulmanlı	sağdan dişli	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	120	300	60	38	60	46	160	90	62	38	132	4x4x32	557,75 €
21250-140X500	bilyalı rulmanlı	sağdan dişli	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	320	500	60	38	60	46	160	90	62	38	132	4x4x32	602,93 €
21250-140X800	bilyalı rulmanlı	sağdan dişli	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	620	800	60	38	60	46	160	90	62	38	132	4x4x32	670,73 €
21250-140X1000	bilyalı rulmanlı	sağdan dişli	40	Tr 20x4	180	12	40H8	40	9	15	6,5	11	M8	M8	63	31,5	60	3	820	1000	60	38	60	46	160	90	62	38	132	4x4x32	715,93 €
