20000Doğrusal modüller, pnömatik, iki yuvarlak kılavuzlu |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:Ana gövde ve flanş plakaları: EN AW-5754. Kılavuz miller: çelik.Model:Ana gövde: sert kaplamalı.
Flanş plakaları: eloksal kaplama.
Kılavuz miller: sertleştirilmiş.Bilgi:İki adet hassas çelik milli ve sıyırıcısı olan bilyalı kızaklı burçlu, bakım gerektirmeyen pnömatik doğrusan modüller. Çift taraflı silindir üzerinden tahrik. Tüm sabitleme dişlileri, dişli elemanlar ile donatılmıştır. Aksesuar olarak sunulan amortisörler ve yaklaşma anahtarları, entegre bir şekilde monte edilebilir(çıkıntı yapan kenarlar olmaz). Form bağlantılı montaj sayesinde yüzde yüz tekrarlanabilirlik. Ebatlar ve strok varyantları, adaptör plakaları olmadan mümkündür.
±0,01 mm'lik tekrarlama hassasiyetleri mümkündür.
Yük bilgileri, kızak ortada durduğunda geçerlidir.Sıcaklık aralığı:+5 °C ila +80 °CTalep üzerine:Strok düşme emniyeti olarak sabitleme kartuşu ile birlikte sunulur.Aksesuar:Amortisör, yaklaşma anahtarı ve konnektör için tabloya bakın. İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Sipariş numarası

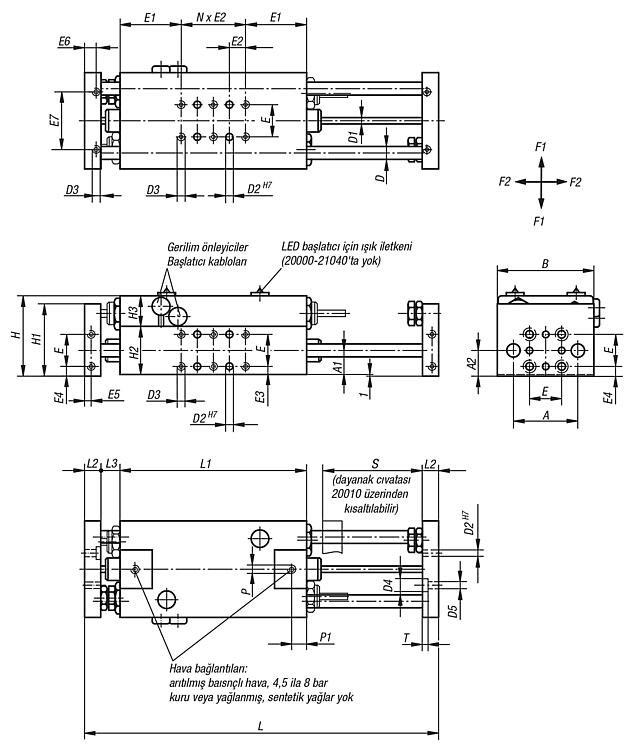

| Boyut | A | A1 | A2 | B | D | D1 | D2 | D3 | D4 | D5 | E | E1 | E2 | E3 | E4 | E5 | E6 | E7 | Strok
S | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 20000-21040 | 1 | 40 | 15 | 16 | 60 | 8 | 4 | 4 | M4 | 8 | 4,5 | 20 | 38 | 10 | 5 | 6 | 4 | 9 | 36 | 40 |  |  | 1.286,64 € | | | 20000-21060 | 1 | 40 | 15 | 16 | 60 | 8 | 4 | 4 | M4 | 8 | 4,5 | 20 | 38 | 10 | 5 | 6 | 4 | 9 | 36 | 60 | | | 1.311,35 € | | | 20000-21080 | 1 | 40 | 15 | 16 | 60 | 8 | 4 | 4 | M4 | 8 | 4,5 | 20 | 38 | 10 | 5 | 6 | 4 | 9 | 36 | 80 | | | 1.336,05 € | | | 20000-21100 | 1 | 40 | 15 | 16 | 60 | 8 | 4 | 4 | M4 | 8 | 4,5 | 20 | 38 | 10 | 5 | 6 | 4 | 9 | 36 | 100 | | | 1.367,81 € | | | 20000-22060 | 2 | 55 | 20 | 21 | 82 | 12 | 6 | 5 | M5 | 10 | 5,5 | 30 | 45 | 15 | 5 | 6 | 5 | 11 | 50 | 60 | | | 1.576,06 € | | | 20000-22090 | 2 | 55 | 20 | 21 | 82 | 12 | 6 | 5 | M5 | 10 | 5,5 | 30 | 45 | 15 | 5 | 6 | 5 | 11 | 50 | 90 | | | 1.621,98 € | | | 20000-22120 | 2 | 55 | 20 | 21 | 82 | 12 | 6 | 5 | M5 | 10 | 5,5 | 30 | 45 | 15 | 5 | 6 | 5 | 11 | 50 | 120 | | | 1.666,07 € | | | 20000-22150 | 2 | 55 | 20 | 21 | 82 | 12 | 6 | 5 | M5 | 10 | 5,5 | 30 | 45 | 15 | 5 | 6 | 5 | 11 | 50 | 150 | | | 1.706,68 € | | | 20000-23080 | 3 | 70 | 25 | 26 | 100 | 16 | 8 | 6 | M6 | 11 | 6,6 | 40 | 50 | 20 | 5 | 6 | 6 | 14 | 70 | 80 | | | 1.830,23 € | | | 20000-23120 | 3 | 70 | 25 | 26 | 100 | 16 | 8 | 6 | M6 | 11 | 6,6 | 40 | 50 | 20 | 5 | 6 | 6 | 14 | 70 | 120 | | | 1.893,75 € | | | 20000-23160 | 3 | 70 | 25 | 26 | 100 | 16 | 8 | 6 | M6 | 11 | 6,6 | 40 | 50 | 20 | 5 | 6 | 6 | 14 | 70 | 160 | | | 1.953,77 € | | | 20000-23200 | 3 | 70 | 25 | 26 | 100 | 16 | 8 | 6 | M6 | 11 | 6,6 | 40 | 50 | 20 | 5 | 6 | 6 | 14 | 70 | 200 | | | 2.006,72 € | | | 20000-25120 | 5 | 104 | 38 | 39 | 150 | 25 | 12 | 10 | M10 | 18 | 11 | 60 | 72 | 30 | 8 | 9 | 8 | 17 | 96 | 120 | | | 2.130,27 € | | | 20000-25180 | 5 | 104 | 38 | 39 | 150 | 25 | 12 | 10 | M10 | 18 | 11 | 60 | 72 | 30 | 8 | 9 | 8 | 17 | 96 | 180 | | | 2.259,11 € | | | 20000-25240 | 5 | 104 | 38 | 39 | 150 | 25 | 12 | 10 | M10 | 18 | 11 | 60 | 72 | 30 | 8 | 9 | 8 | 17 | 96 | 240 | | | 2.366,76 € | | | 20000-25300 | 5 | 104 | 38 | 39 | 150 | 25 | 12 | 10 | M10 | 18 | 11 | 60 | 72 | 30 | 8 | 9 | 8 | 17 | 96 | 300 | | | 2.476,18 € | |
| Sipariş numarası | Boyut | H | H1 | H2 | H3 | L | L1 | L2 | L3 | N
(sayı)
| P | P1 | T | F1 maks.
kN | F2 maks.
kN
| 6 bar'da
piston kuvveti
(N) | Silindir Ø | 6 bar'da
çift strok başına
hava tüketimi (ccm) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 20000-21040 | 1 | 50 | 45 | 30 | 19 | 180 | 96 | 12 | 10 | 2 | M5 | 9,3 | 3 | 0,14 | 0,38 | 100 | 16 | 11,3 | | | 1.286,64 € | | | 20000-21060 | 1 | 50 | 45 | 30 | 19 | 220 | 116 | 12 | 10 | 4 | M5 | 9,3 | 3 | 0,09 | 0,26 | 100 | 16 | 17 | | | 1.311,35 € | | | 20000-21080 | 1 | 50 | 45 | 30 | 19 | 260 | 136 | 12 | 10 | 6 | M5 | 9,3 | 3 | 0,05 | 0,18 | 100 | 16 | 22,6 | | | 1.336,05 € | | | 20000-21100 | 1 | 50 | 45 | 30 | 19 | 300 | 156 | 12 | 10 | 8 | M5 | 9,3 | 3 | 0,025 | 0,125 | 100 | 16 | 28,3 | | | 1.367,81 € | | | 20000-22060 | 2 | 64 | 60 | 40 | 23 | 254 | 120 | 16 | 21 | 2 | G1/8 | 9,9 | 5,7 | 0,3 | 0,61 | 250 | 25 | 56 | | | 1.576,06 € | | | 20000-22090 | 2 | 64 | 60 | 40 | 23 | 314 | 150 | 16 | 21 | 4 | G1/8 | 9,9 | 5,7 | 0,16 | 0,35 | 250 | 25 | 84 | | | 1.621,98 € | | | 20000-22120 | 2 | 64 | 60 | 40 | 23 | 374 | 180 | 16 | 21 | 6 | G1/8 | 9,9 | 5,7 | 0,08 | 0,24 | 250 | 25 | 112 | | | 1.666,07 € | | | 20000-22150 | 2 | 64 | 60 | 40 | 23 | 434 | 210 | 16 | 21 | 8 | G1/8 | 9,9 | 5,7 | 0,045 | 0,16 | 250 | 25 | 140 | | | 1.706,68 € | | | 20000-23080 | 3 | 77 | 70 | 50 | 26 | 300 | 140 | 20 | 20 | 2 | G1/8 | 9,5 | 5 | 0,46 | 0,84 | 407 | 32 | 118 | | | 1.830,23 € | | | 20000-23120 | 3 | 77 | 70 | 50 | 26 | 380 | 180 | 20 | 20 | 4 | G1/8 | 9,5 | 5 | 0,24 | 0,52 | 407 | 32 | 178 | | | 1.893,75 € | | | 20000-23160 | 3 | 77 | 70 | 50 | 26 | 460 | 220 | 20 | 20 | 6 | G1/8 | 9,5 | 5 | 0,12 | 0,32 | 407 | 32 | 236 | | | 1.953,77 € | | | 20000-23200 | 3 | 77 | 70 | 50 | 26 | 540 | 260 | 20 | 20 | 8 | G1/8 | 9,5 | 5 | 0,07 | 0,2 | 407 | 32 | 295 | | | 2.006,72 € | | | 20000-25120 | 5 | 112 | 100 | 76 | 35 | 420 | 204 | 25 | 23 | 2 | G1/4 | 14 | 7 | 0,75 | 1,08 | 660 | 40 | 354,6 | | | 2.130,27 € | | | 20000-25180 | 5 | 112 | 100 | 76 | 35 | 540 | 264 | 25 | 23 | 4 | G1/4 | 14 | 7 | 0,42 | 0,7 | 660 | 40 | 531,8 | | | 2.259,11 € | | | 20000-25240 | 5 | 112 | 100 | 76 | 35 | 660 | 324 | 25 | 23 | 6 | G1/4 | 14 | 7 | 0,25 | 0,48 | 660 | 40 | 709,1 | | | 2.366,76 € | | | 20000-25300 | 5 | 112 | 100 | 76 | 35 | 780 | 384 | 25 | 23 | 8 | G1/4 | 14 | 7 | 0,16 | 0,36 | 660 | 40 | 886,4 | | | 2.476,18 € | |
