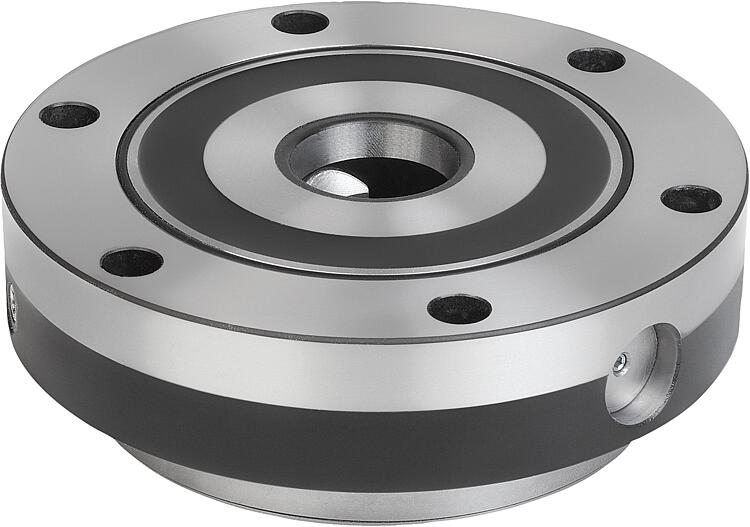

        UNILOCK sıkıştırma modülü ESM 176

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Sementasyon çeliği.Model:Fonksiyon yüzeyleri: sertleştirilmiş ve taşlanmış.Bilgi:UNILOCK germe modülleri makine tezgahlarına, tertibatlara (plakalar, küplere, kulelere vs.) çıkıntılı veya çıkıntısız olarak tüm konumlarda monte edilebilir. Germe modüllerinin pnömatik kumandası tek başına veya birlikte gerçekleşebilir.
Bu şekilde bir sıfır nokta-germe sistemi bireysel olarak oluşturulabilir.
Modüler yapı sayesinde germe modüllerinin sayısı ve mesafesi gerdirme görevine en iyi şekilde uyarlanabilir. Donatım süreleri önemli ölçüde azaltılır ve böylelikle makinelerin çalışma süreleri uzatılır.

Yüksek gerdirme güçleri entegre yay paketi aracılığıyla üretilmektedir (ünite basınçsız gerdirilmiştir).
Çözme işlemi pnömatik olarak gerçekleşir.
Bir basınç düşmesinde veya basınçlı hava beslemesi dalgalanmalarında tam çekme kuvveti muhafaza edilir.

Tüm germe modülleri standart olarak bir turbo fonksiyonuna sahiptir. "Turbo" hava bağlantısındaki bir kısa hava palsı sayesinde yaylarla sağlanan normal çekme kuvveti tekrar belirgin ölçüde arttırılmaktadır. Bu şekilde germe modülleri ağır talaşlama için de son derece uygundur.

Azami çekme kuvveti için turbo fonksiyonu kullanımı tavsiye edilir.

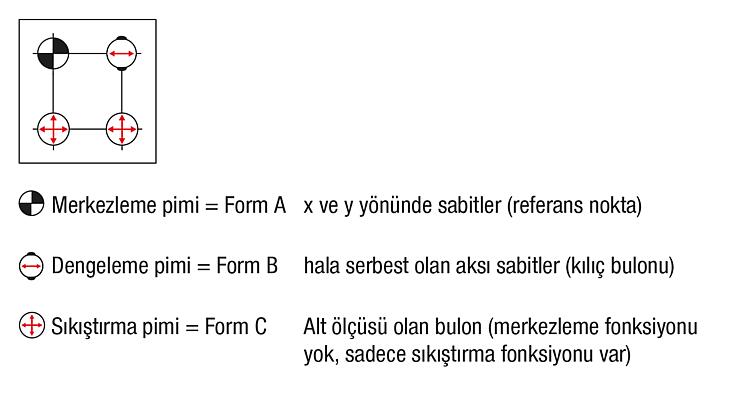

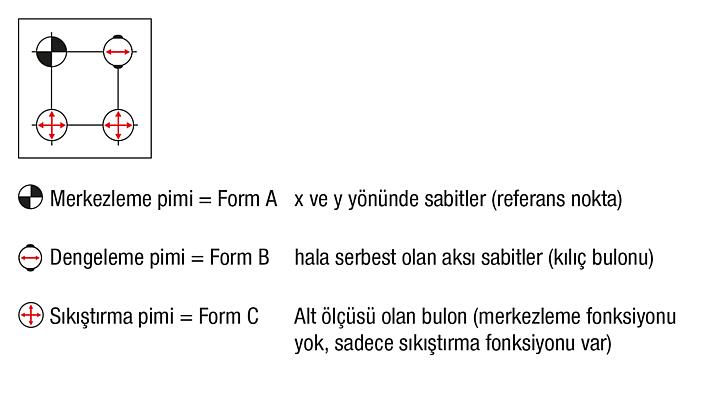

UNILOCK sıkıştırma pimleri ve M10, M12, M16 sabitleme cıvataları ile aşağıdaki tutma güçleri mümkündür:
- Tutma gücü (M10) 35.000 N
- Tutma gücü (M12) 50.000 N
- Tutma gücü (M16) 75.000 N
Silindir başlı cıvata ile tutma gücü DIN EN ISO 4762 -12.9

Sıkıştırma pimleri sadece sıkıştırma modülündeki monte edilmiş bir değişim ünitesi ile bağlantılı olarak sıkıştırılabilir.

Tüm germe modüllerinde kesintisiz bir sıkıştırma pimi ebadı ve 5 akslı modül gerdirme sistemi 80 ile uyumluluk çok yönlü kullanım imkanını garanti eder.Teknik veriler:- 40 kN'lik turbo ile çekme kuvveti.
- Sistem basıncı: 6bar, yağlı hava.
- Tekrarlama hassasiyeti ≤0,005 mm.
- Sıcaklık aralığı 5° ila 60° C.
- Temiz hava için opsiyonel bağlantı.
- Üçüncü hava bağlantısı, germe sürgüleri açık veya kapalı için sorgulama fonksiyonu olarak kullanılabilir.Avantajlar:- Farklı sorgulama imkanları sayesinde otomasyon uyumlu.
- Turbo fonksiyon standart.
- Tekrarlama hassasiyeti ≤0,005 mm.
- Kısa koni üzerinden konumlandırma.
- Yüksek çekme kuvvetleri.
- Donatım süresi optimizasyonu.
Talep üzerine:Burulma önleyicili montaj bağlama elemanı.Aksesuar:Sıkıştırma pimi 42208
Germe modülleri için koruyucu pim 42796
Germe modülleri için kapak 42796Dikkate alın:Hortum nominal genişlik tavsiyesi:
- Dört germe modülüne kadar hortum nominal genişlik 6 mm.
- Beş germe modülünden itibaren hortum nominal genişlik 8 mm.
Çalışma prensibi:Germe modülleri isteğe göre ana plakadaki bağlantılar üzerinden bağlanabilir veya doğrudan germe modülünde dişli bağlantıda.

Germe sürgülerinin fonksiyonunu sağlamak için, üstteki piston odasının hava tahliyesi "Turbo" hava bağlantısı üzerinden gerçekleşmelidir.

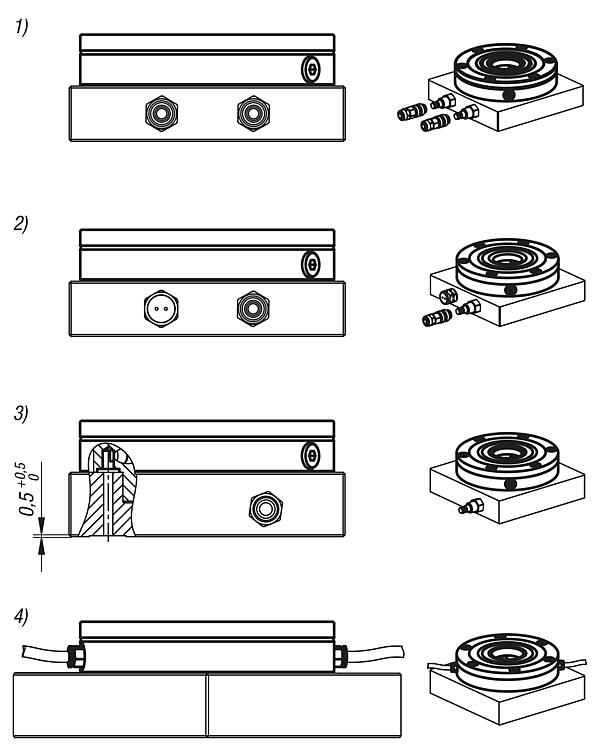

Bunu uygulamak için dört seçenek vardır:
1) "Aç" bağlantısı yanındaki ana plakada turbo fonksiyon kullanımı ve bağlantısı. Bu şekilde gerekirse germe modülü kısa bir hava palsı ile sonradan gerdirilebilir. (tavsiye edilen)
2) Turbo bağlantıya bağlı olan ana plakadaki havanın tahliyesi için basit delik. Deliği kire karşı kapatmak için kilitleme fonksiyonlu bir bağlantı kullanılmamalıdır, bir hava tahliye vidası kullanılmalıdır.
3) Üçüncü durumda piston odasının havası, ana plakanın altında bir enine kanal üzerinden bağlanan bir delik üzerinden tahliye edilmelidir. Delik, hava tahliyesi gerçekleşebilecek şekilde turbo bağlantıya denk gelmelidir.
4) Germe modülünün yan kumandasında da bir hava tahliye vidası bu noktada kullanılmalıdır.
Teslimat kapsamı1x gergi modülü.
3x O-halkası Ø9x1,5 malzeme birleştirmek için.
6x sabitleme cıvatası.

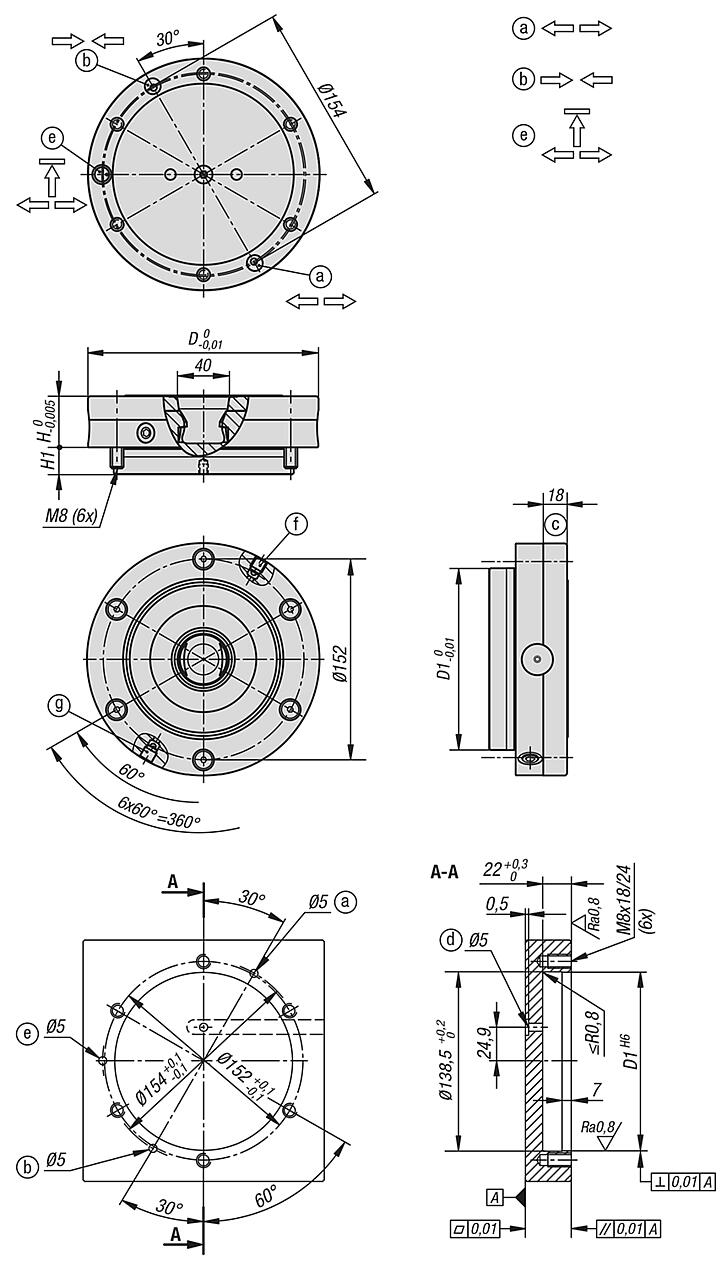

6x kapak, sabitleme cıvataları için.Çizim bilgisi:

a) Taban tarafındaki hortumsuz bağlantı (açma)
O-halka Ø9x1,5
b) Taban tarafındaki hortumsuz bağlantı (Turbo)
O-halka Ø9x1,5
c) Merkezleme kenarı
d) Hava tahliyesi
e) Taban tarafındaki hortumsuz bağlantı (birikme basıncı sorgusu/gergi cıvatası konumları)
O-halka Ø9x1,5, 2 bar, 15l/dak
f) Yan bağlantı G 1/8 (kullanım açma)
g) Yan bağlantı G 1/8 (Turbo)

Germe modüllerinin bağlantıları dış çapta ok sembolleri ile işaretlenmiştir.
