        UNILOCK, 5 akslı redüksiyon adaptörü sistem boyutu 80 mm

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Ana gövde paslanmaz takım çeliği.
Sıkıştırma pimi sementasyon çeliği.Model:Ana gövde fonksiyon yüzeyleri sertleştirilmiş ve taşlanmış.

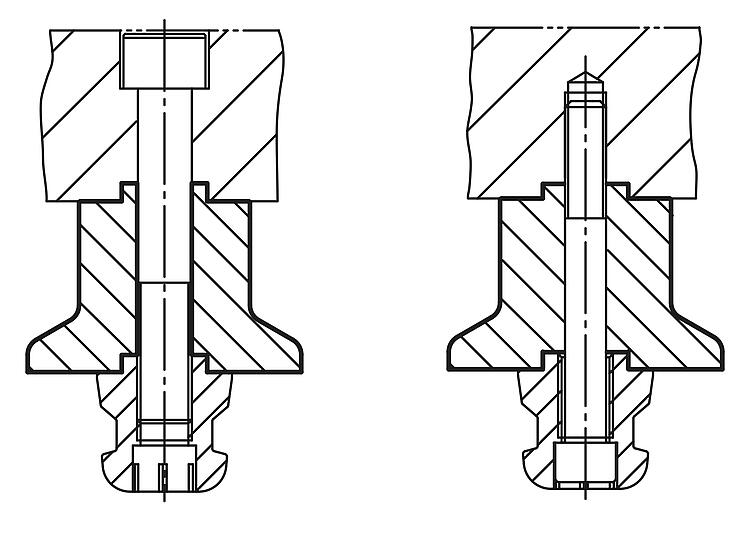

Sıkıştırma pimi oksitlenmiş. Fonksiyon yüzeyleri sertleştirilmiş ve taşlanmış.Bilgi:UNILOCK 5 akslı redüksiyon adaptörü, iş parçasını sıkıştırmak ve konumlandırmak için idealdir. Redüksiyon adaptörleri iş parçasına vidalanır ve bir arada temel modüle veya üstyapı modülüne yerleştirilir. Redüksiyon adaptörünün sert modeli mevcuttur.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 42206 UNILOCK, 5 akslı redüksiyon adaptörü sistem boyutu 80 mm

227 kB

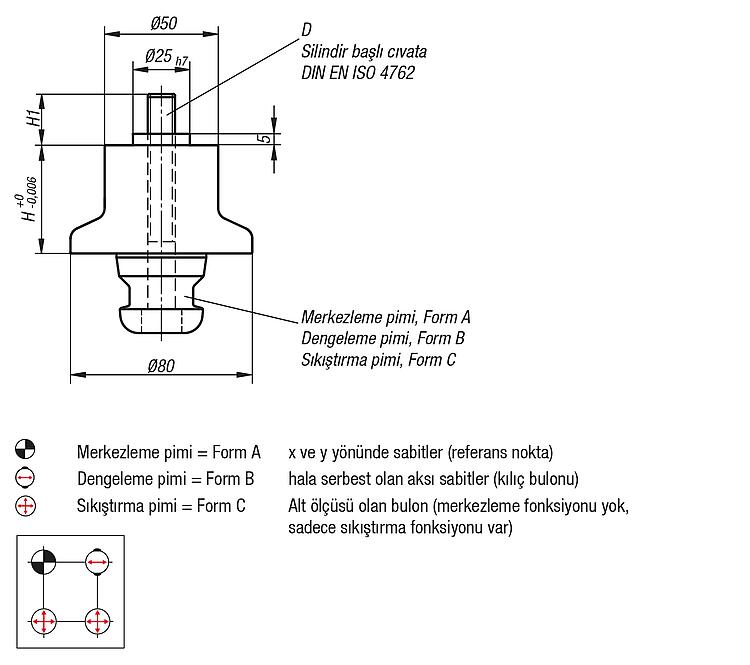

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip 2	Form	Form modeli	D	H	H1	Fiyat
42206-501101	sert	A	Merkezleme Pimi	M10X100	50	25,5	364,55 €
42206-502101	sert	B	dengeleme bulonu	M10X100	50	25,5	401,35 €
42206-503101	sert	C	Sıkıştırma Pimi	M10X100	50	25,5	357,65 €
42206-501121	sert	A	Merkezleme Pimi	M12X100	50	27,5	364,55 €
42206-502121	sert	B	dengeleme bulonu	M12X100	50	27,5	401,35 €
42206-503121	sert	C	Sıkıştırma Pimi	M12X100	50	27,5	357,65 €
