Çelik kama kelepçe, Form E, sıkıştırma pimleri ile

geri

Ürünler
- Ürünlere genel bakış
  - Germe teknolojisi
    - Mengene germe teknolojisi
      - Çok olanaklı gerdirme sistemleri
        Farklı sıkıştırma yüzeylerine sahip çelik kama kelepçesi

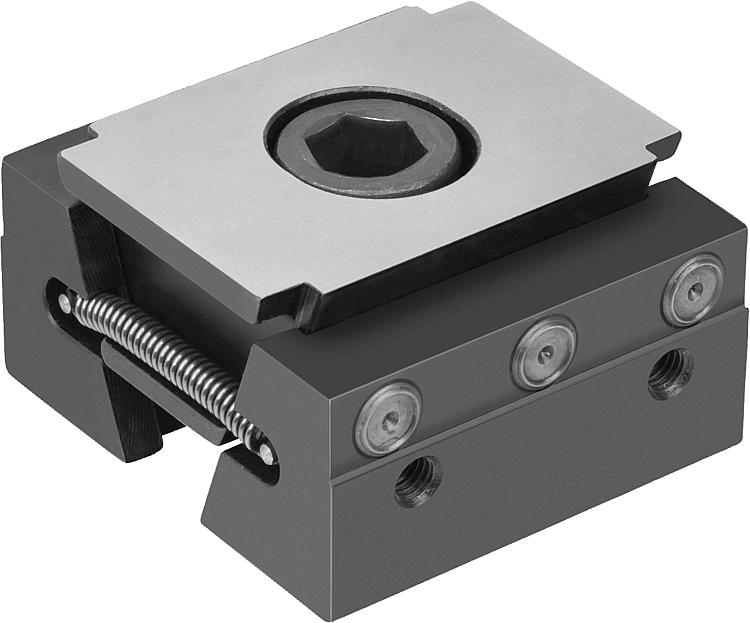

        Çelik kama kelepçe, Form E, sıkıştırma pimleri ile

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Kama gerdiriciler işlev ilkeleri dolayısıyla çoklu gerdirmelere uygundur.
Kama yüzeyleri sayesinde büyük gerdirme güçlerine ulaşılır.
İsteğe göre kama gerdiricileri, germe rayı ile bağlantılı olarak veya dişli deliklerinde veya bir T kanalında gerdirme işlemi için kullanılabilir.
Gergi cıvatası içe döndürülerek her iki germe segmenti dışa hareket eder ve iş parçalarını işleme tertibatının sabit dayanak çenelerine karşı bastırır.
Çift kamada işlenen uzunlamasına delik sayesinde kama gerdiricileri kaydırılabilir veya toleranslar dengelenebilir.
Kaydırma yolu: M12 = ±1,0 mm, M16 = ±1,5 mm.Malzeme:Çift kama ve germe segmentleri sementasyon çeliği.Model:Çift kama ve germe segmentleri sertleştirilmiş, fosfat kaplamalı.Bilgi:Germe yüzeylerindeki iki adet vida deliği ile ek olarak, iş parçasının ideal bağlama derinliği için ilave yerleştirme çıtaları monte edilebilir.Teslimat kapsamıKama gerdirici.
Sabitleme cıvatası.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 41501_E Çelik kama kelepçe, Form E, sıkıştırma pimleri ile

176 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Form modeli	L min.	L maks.	B	H	B1	B2	H1	H3	H4	H5	H6	D İçten dişli	Z Silindir başlı cıvata DIN 912	Bağlama kuvveti maks. kN	Sıkma torku maks. Nm	Fiyat
