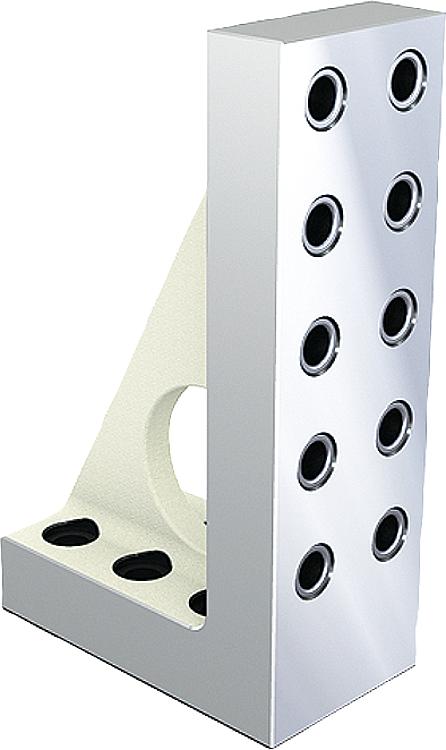

Sıkıştırma braketi, gri döküm, tek taraflı dar, ızgara delikli
Ürün açıklaması/Ürün resimleri
AçıklamaMalzeme:GJL 300.Model:Dayanma ve gerdirme yüzeyleri hassas işlenmiştir.Bilgi:Izgara mesafesi 50 ±0,02 mm. Sıkıştırma braketleri, iş parçalarını ve düzenekleri dikey konumlandırmak ve sabitlemek için uygundur. Sıkıştırma braketlerini, ızgara plakaları 01126 ve paletler 01148 üzerine konumlandırmak ve sabitlemek için ayar cıvataları 07533 kullanılır. M12 sistem ebadı sıkıştırma braketleri ayar cıvataları 07533-112065 üzerinden sabitlenir. M16 sistem ebadı sıkıştırma braketleri ayar cıvataları 07533-116065 üzerinden sabitlenir. Izgara deliklerinin kapatılması için koruyucu tapalar ayrı sipariş edilmelidir.Çizim bilgisi:

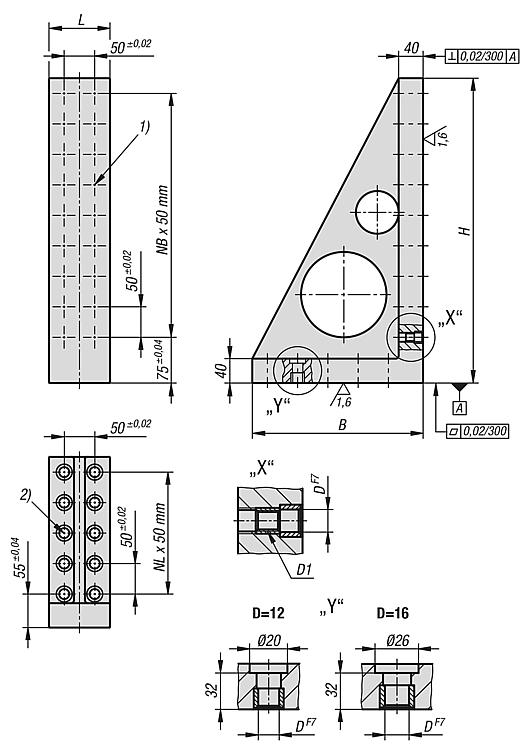

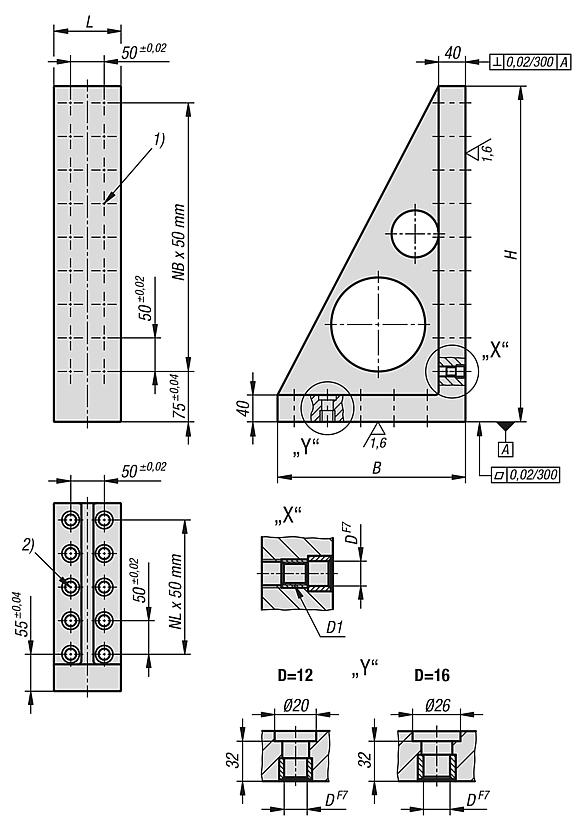

1) Izgara deliği 2) Ayar cıvatası için delik
Özellikler:
İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
