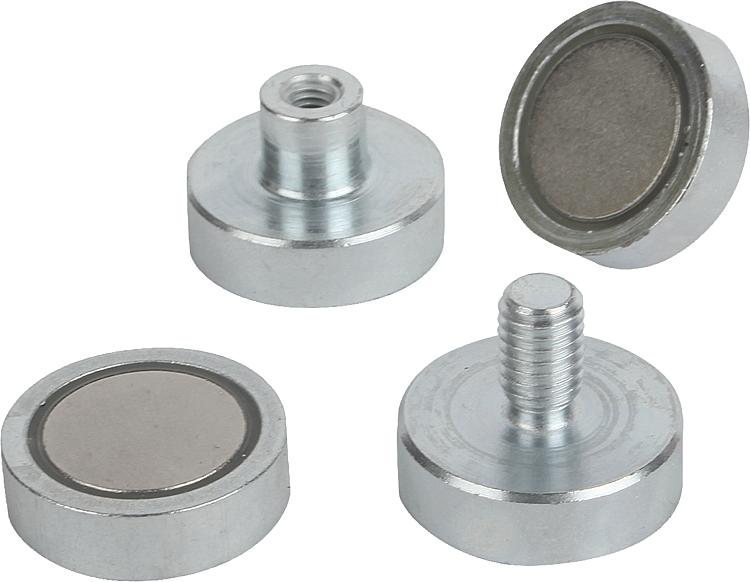

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Gövde: Çelik.
Mıknatıs çekirdeği: NdFeB.Model:Gövde galvaniz kaplama.Bilgi:Ekranlı sistem. Sürekli mıknatıs malzemesi NdFeB ile tutma kuvveti, SmCo malzemesine göre yakl. %10-20 daha artar.Sıcaklık aralığı:Maks. 80 °C.Çizim bilgisi:

1) Tutma yüzeyi

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 09069 Mıknatıslar (pot mıknatıs) NdFeB

139 kB

Tutma mıknatısları ve ham mıknatıslar için teknik veriler

162 kB

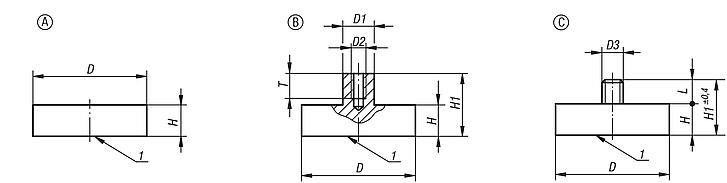

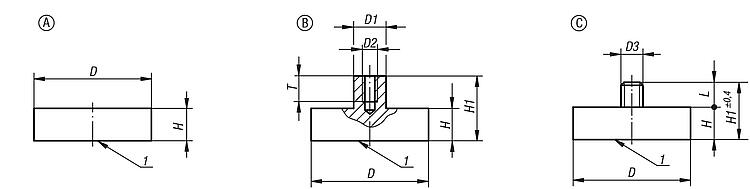

Çizimler (toplu genel bakış)

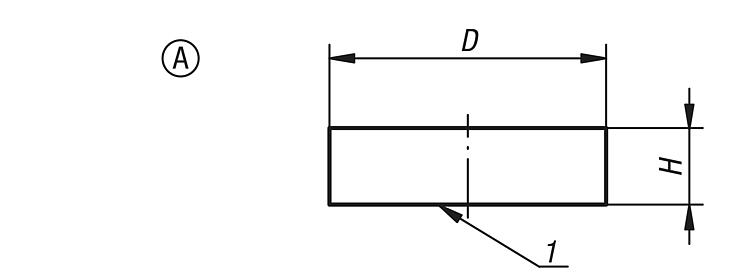

Mıknatıslar (pot mıknatıs), NdFeB, Form A

daha fazla bilgi

Çizimler

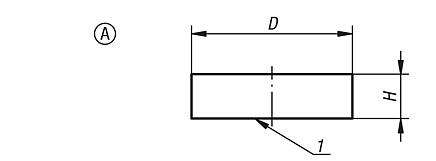

Mıknatıslar (pot mıknatıs), NdFeB, Form A

Ürün seçimi/filtresi

Sipariş numarası	Form	D	H	Tutma kuvveti N	Fiyat
09069-01	A	6 ±0,15	4,5	5	7,15 €
09069-02	A	8 ±0,15	4,5	13	7,61 €
09069-03	A	10 ±0,15	4,5	25	8,23 €
09069-04	A	13 ±0,15	4,5	60	8,79 €
09069-05	A	16 ±0,15	4,5	95	9,80 €
09069-06	A	20 ±0,15	6	140	12,25 €
09069-07	A	25 ±0,15	7	200	20,80 €
09069-08	A	32 ±0,20	7	350	26,52 €

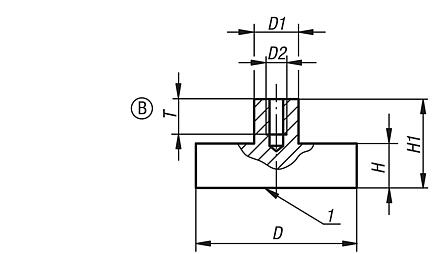

Mıknatıslar (pot mıknatıs), NdFeB, Form B

daha fazla bilgi

Çizimler

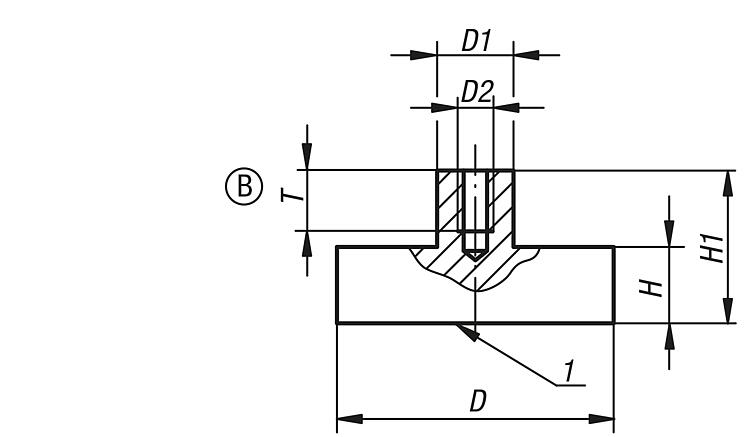

Mıknatıslar (pot mıknatıs), NdFeB, Form B

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	D2	H	H1	T	Tutma kuvveti N	Fiyat
09069-11	B	6 ±0,15	6	M3	4,5	11,5	6	5	6,52 €
09069-12	B	8 ±0,15	6	M3	4,5	11,5	7	13	6,93 €
09069-13	B	10 ±0,15	6	M3	4,5	11,5	7	25	7,56 €
09069-14	B	13 ±0,15	6	M3	4,5	11,5	6	60	7,98 €
09069-15	B	16 ±0,15	6	M4	4,5	11,5	7	95	8,92 €
09069-16	B	20 ±0,15	8	M4	6	13	9	140	11,07 €
09069-17	B	25 ±0,15	8	M4	7	14	9	200	18,85 €
09069-18	B	32 ±0,20	10	M5	7	15,5	10	350	23,97 €
09069-19	B	40 ±0,2	10	M6	8	18	13	670	24,23 €
09069-20	B	47 ±0,2	12	M6	9,2	20,5	13	750	36,42 €
09069-21	B	50 ±0,2	15	M8	10	22	13	1000	41,70 €

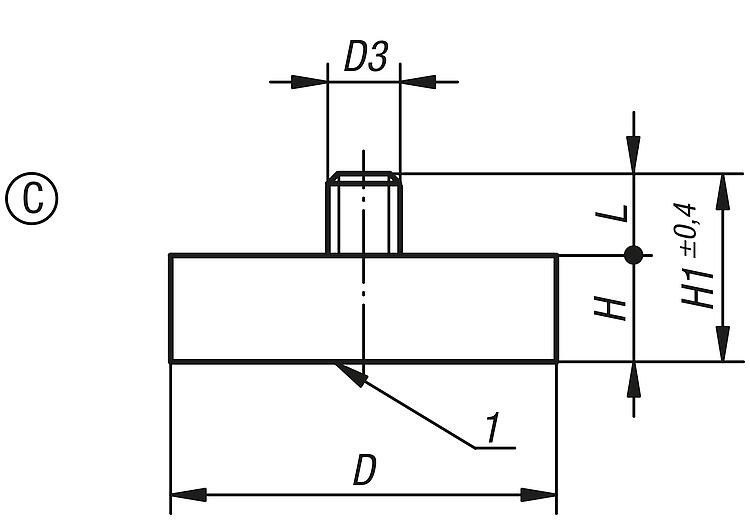

Mıknatıslar (pot mıknatıs), NdFeB, Form C

daha fazla bilgi

Çizimler

Mıknatıslar (pot mıknatıs), NdFeB, Form C

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D3	H	H1	L	Tutma kuvveti N	Fiyat
09069-23	C	10 ±0,15	M3	4,5	11,5	7	25	5,54 €
09069-24	C	13 ±0,15	M5	4,5	12,5	8	60	5,90 €
09069-25	C	16 ±0,15	M6	4,5	12,5	8	95	7,05 €
09069-26	C	20 ±0,15	M6	6	16	10	140	11,02 €
09069-27	C	25 ±0,15	M6	7	17	10	200	17,37 €
09069-28	C	32 ±0,20	M6	7	17	10	350	23,90 €
09069-29	C	40 ±0,2	M8	8	20	12	670	24,23 €
09069-30	C	47 ±0,2	M8	9,2	22,2	13	790	36,42 €
