        Geçmeli delme burçları DIN 173

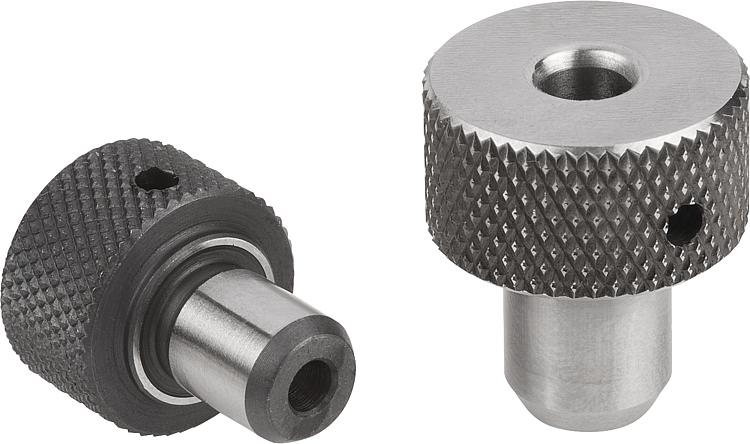

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Özel sementasyon çeliği.Model:780 ±40 HV 10 değerine sertleştirilmiş ve taşlanmıştır.
Giriş oluğu yoktur.Bilgi:Tüm geçmeli delme burçlarının üzerine üst bilezik alanında delik ölçüsü yazılır, örn. 10. D1 çapı 15 mm'nin üzerinde olduğunda, kademeler 0,5 mm'dir.
Dayanak piminin karşı tarafında DIN 173 Bölüm 1 uyarınca olan yassı başlı cıvata ile birlikte silindirik pimler veya spiral sıkıştırma pimleri kullanılır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 08920 Geçmeli delme burçları DIN 173

311 kB

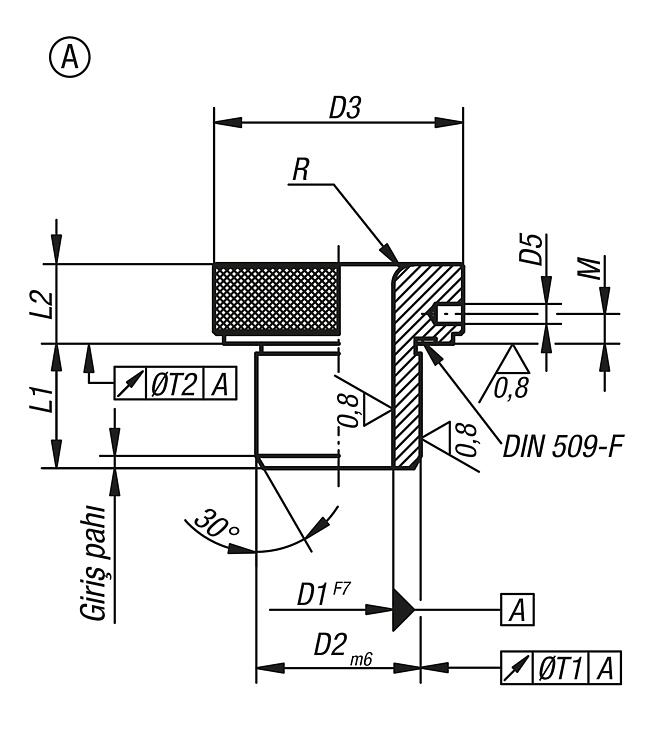

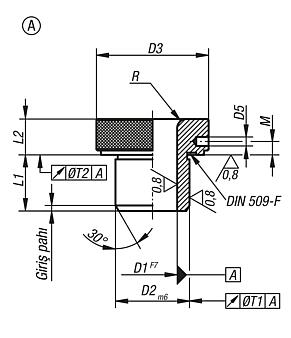

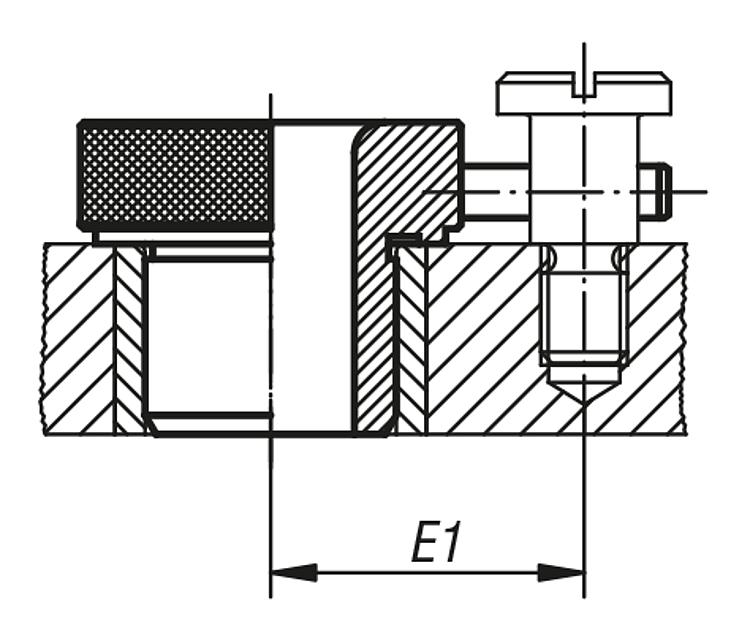

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D1	D2	D3	D5	M	L1	L2	Yassı başlı cıvatalar için delik merkezleri arası mesafe E1	R	T1	T2	Fiyat
08920-A0250X08	2,5	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0260X08	2,6	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0270X08	2,7	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0280X08	2,8	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0290X08	2,9	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0300X08	3	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0310X08	3,1	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0320X08	3,2	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0330X08	3,3	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0340X08	3,4	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0350X08	3,5	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0360X08	3,6	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0370X08	3,7	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0380X08	3,8	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0390X08	3,9	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0400X08	4	8	16	2,5	4	10	10	15	3	0,02	0,005	122,50 €
08920-A0410X10	4,1	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0420X10	4,2	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0430X10	4,3	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0440X10	4,4	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0450X10	4,5	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0460X10	4,6	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0470X10	4,7	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0480X10	4,8	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0490X10	4,9	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0500X10	5	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0510X10	5,1	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0520X10	5,2	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0530X10	5,3	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0540X10	5,4	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0550X10	5,5	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0560X10	5,6	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0570X10	5,7	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0580X10	5,8	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0590X10	5,9	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0600X10	6	10	19	2,5	4	12	10	16,5	3	0,02	0,005	126,62 €
08920-A0610X12	6,1	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0620X12	6,2	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0630X12	6,3	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0640X12	6,4	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0650X12	6,5	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0660X12	6,6	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0670X12	6,7	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0680X12	6,8	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0690X12	6,9	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0700X12	7	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0710X12	7,1	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0720X12	7,2	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0730X12	7,3	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0740X12	7,4	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0750X12	7,5	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0760X12	7,6	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0770X12	7,7	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0780X12	7,8	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0790X12	7,9	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0800X12	8,0	12	22	3	4	12	12	19,5	4	0,02	0,005	144,86 €
08920-A0810X15	8,1	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0820X15	8,2	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0830X15	8,3	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0840X15	8,4	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0850X15	8,5	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0860X15	8,6	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0870X15	8,7	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0880X15	8,8	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0890X15	8,9	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0900X15	9	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0910X15	9,1	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0920X15	9,2	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0930X15	9,3	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0940X15	9,4	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0950X15	9,5	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0960X15	9,6	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0970X15	9,7	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0980X15	9,8	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A0990X15	9,9	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A1000X15	10	15	26	3	4	16	12	21,5	5	0,02	0,005	162,49 €
08920-A1010X18	10,1	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1020X18	10,2	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1030X18	10,3	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1040X18	10,4	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1050X18	10,5	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1060X18	10,6	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1070X18	10,7	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1080X18	10,8	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1090X18	10,9	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1100X18	11	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1110X18	11,1	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1120X18	11,2	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1130X18	11,3	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1140X18	11,4	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1150X18	11,5	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1160X18	11,6	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1170X18	11,7	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1180X18	11,8	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1190X18	11,9	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1200X18	12	18	30	3	4	16	12	23,5	5	0,02	0,005	178,98 €
08920-A1210X22	12,1	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1220X22	12,2	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1230X22	12,3	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1240X22	12,4	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1250X22	12,5	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1260X22	12,6	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1270X22	12,7	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1280X22	12,8	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1290X22	12,9	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1300X22	13	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1310X22	13,1	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1320X22	13,2	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1330X22	13,3	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1340X22	13,4	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1350X22	13,5	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1360X22	13,6	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1370X22	13,7	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1380X22	13,8	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1390X22	13,9	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1400X22	14	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1410X22	14,1	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1420X22	14,2	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1430X22	14,3	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1440X22	14,4	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1450X22	14,5	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1460X22	14,6	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1470X22	14,7	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1480X22	14,8	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1490X22	14,9	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1500X22	15	22	35	5	5	20	16	28	5	0,02	0,005	208,31 €
08920-A1550X26	15,5	26	40	5	5	20	16	30,5	5	0,02	0,005	227,04 €
08920-A1600X26	16	26	40	5	5	20	16	30,5	5	0,02	0,005	227,04 €
08920-A1650X26	16,5	26	40	5	5	20	16	30,5	5	0,02	0,005	227,04 €
08920-A1700X26	17	26	40	5	5	20	16	30,5	5	0,02	0,005	227,04 €
08920-A1750X26	17,5	26	40	5	5	20	16	30,5	5	0,02	0,005	227,04 €
08920-A1800X26	18	26	40	5	5	20	16	30,5	5	0,02	0,005	227,04 €
08920-A1850X30	18,5	30	47	5	5	20	16	34	6	0,02	0,005	246,37 €
08920-A1900X30	19	30	47	5	5	20	16	34	6	0,02	0,005	246,37 €
08920-A1950X30	19,5	30	47	5	5	20	16	34	6	0,02	0,005	246,37 €
08920-A2000X30	20	30	47	5	5	20	16	34	6	0,02	0,005	246,37 €
08920-A2050X30	20,5	30	47	5	5	20	16	34	6	0,02	0,005	246,37 €
08920-A2100X30	21	30	47	5	5	20	16	34	6	0,02	0,005	246,37 €
08920-A2150X30	21,5	30	47	5	5	20	16	34	6	0,02	0,005	246,37 €
08920-A2200X30	22	30	47	5	5	20	16	34	6	0,02	0,005	246,37 €
08920-A2250X35	22,5	35	55	6	6	25	20	38	6	0,04	0,008	272,03 €
08920-A2300X35	23	35	55	6	6	25	20	38	6	0,04	0,008	272,03 €
08920-A2350X35	23,5	35	55	6	6	25	20	38	6	0,04	0,008	272,03 €
08920-A2400X35	24	35	55	6	6	25	20	38	6	0,04	0,008	272,03 €
08920-A2450X35	24,5	35	55	6	6	25	20	38	6	0,04	0,008	272,03 €
08920-A2500X35	25	35	55	6	6	25	20	38	6	0,04	0,008	272,03 €
08920-A2550X35	25,5	35	55	6	6	25	20	38	6	0,04	0,008	272,03 €
08920-A2600X35	26	35	55	6	6	25	20	38	6	0,04	0,008	272,03 €
08920-A2650X42	26,5	42	62	6	6	25	20	41,5	6	0,04	0,008	318,76 €
08920-A2700X42	27	42	62	6	6	25	20	41,5	6	0,04	0,008	318,76 €
08920-A2750X42	27,5	42	62	6	6	25	20	41,5	6	0,04	0,008	318,76 €
08920-A2800X42	28	42	62	6	6	25	20	41,5	6	0,04	0,008	318,76 €
08920-A2850X42	28,5	42	62	6	6	25	20	41,5	6	0,04	0,008	318,76 €
08920-A2900X42	29	42	62	6	6	25	20	41,5	6	0,04	0,008	318,76 €
08920-A2950X42	29,5	42	62	6	6	25	20	41,5	6	0,04	0,008	318,76 €
08920-A3000X42	30	42	62	6	6	25	20	41,5	6	0,04	0,008	318,76 €
08920-A3050X48	30,5	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3100X48	31	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3150X48	31,5	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3200X48	32	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3250X48	32,5	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3300X48	33	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3350X48	33,5	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3400X48	34	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3450X48	34,5	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3500X48	35	48	69	6	6	30	20	45	8	0,04	0,008	368,46 €
08920-A3550X55	35,5	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A3600X55	36	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A3650X55	36,5	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A3700X55	37	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A3750X55	37,5	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A3800X55	38	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A3850X55	38,5	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A3900X55	39	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A3950X55	39,5	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A4000X55	40	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A4050X55	40,5	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A4100X55	41	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A4150X55	41,5	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A4200X55	42	55	77	6	6	30	20	49	8	0,04	0,008	450,50 €
08920-A4250X62	42,5	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4300X62	43	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4350X62	43,5	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4400X62	44	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4450X62	44,5	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4500X62	45	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4550X62	45,5	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4600X62	46	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4650X62	46,5	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4700X62	47	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4750X62	47,5	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €
08920-A4800X62	48	62	85	8	7,5	35	20	53	8	0,04	0,008	588,59 €

Bu ürün ile ilgili bilgiler

DIN 173 geçmeli delme burçları

Girş oluğu olmayan DIN 173 geçmeli delme burçları temel olarak delme düzenekleri yardımıyla delik açmak için kullanılır, çünkü farklı delme çaplarında hızlı değiştirme imkanı sunarlar.

DIn 173 norelem delme burçları, A, K ve L formlarında üretilir ve son iki formun boyutu 30'dur. Sertleştirilmiş sementasyon çeliğinden üretilen geçmeli delme burçları ayrıca 780 ±40 HV 10 değerine sertleştirilmiştir, taşlanmıştır ve 48 mm çapa kadar sunulur. Genişlikte farklı kademeler istemeniz halinde, 15 mm çapa kadar 0,1 mm'lik kademeler sunulur. Daha büyük çaplarda kademeler 0,5 mm'dir.
