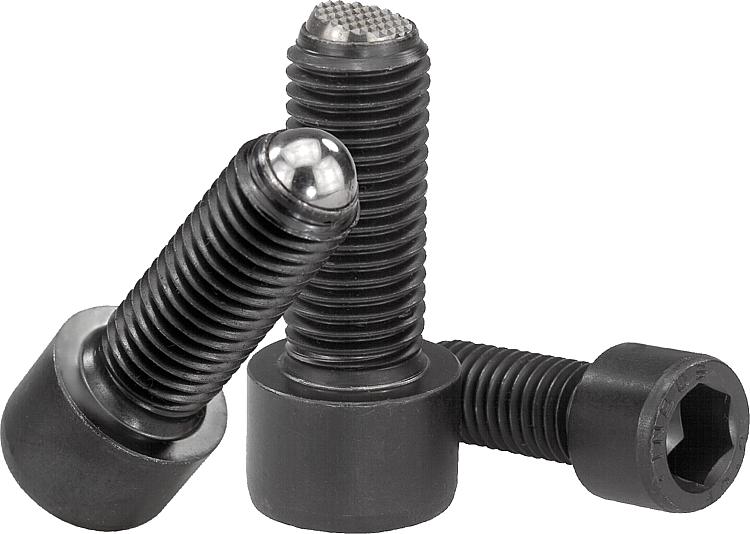

07100Yuvarlak başlı küre uçlu baskı cıvataları |
geri |
|
|
AçıklamaMalzeme:Cıvata: Islah çeliği.
Küre: Rulman çeliği.Model:Cıvata, mukavemet sınıfı minimum 10.9, siyah.
Küre sertleştirilmiş, kaplamasız.Bilgi:İçi dolu küreli Form A, sadece temiz, polisajlı baskı yüzeyi talep edildiğinde kullanılır.

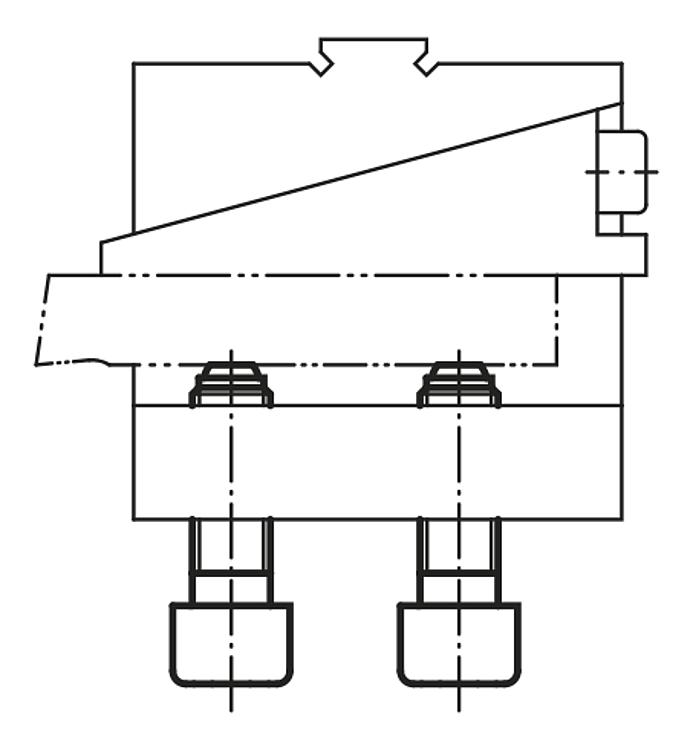

Düzleştirilmiş küre Form B ve F ile düzlemsel olmayan yüzeyler bozulma olmadan kıskaç, gerilme veya desteklenebilir çünkü hareketli küre 9°'ye kadar uyum sağlar.
Kürenin 9°'den fazla dönmesini önlemek için, burulma önleyici BV ve FV şekilleri seçilmelidir.

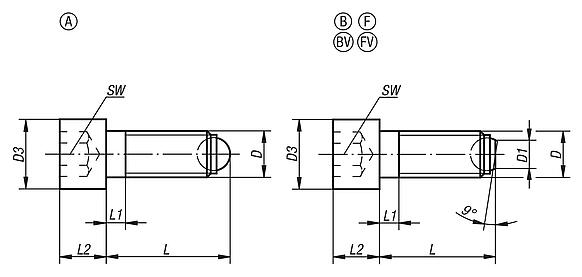

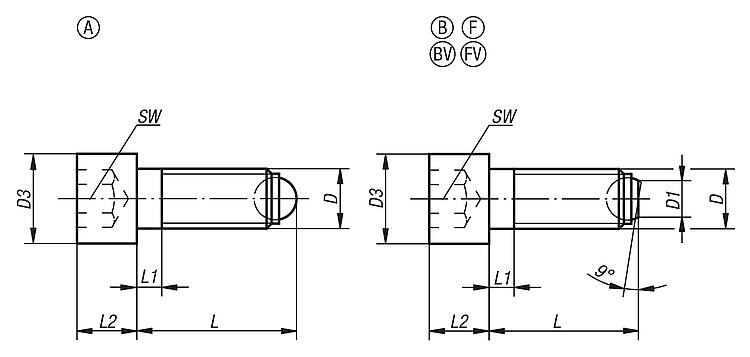

Çizim bilgisi:Form A: İçi dolu küreli
Form B: Yassı küreli
Form BV: Yassı küre burulmayı önleyicili
Form F: Yassı küreli, tırtıllı
Form FV: Yassı küre, tırtıllı burulmayı önleyicili İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |
| Sipariş numarası | Form | D | D3 | L | L1 | L2 | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 07100-10410 | A | M4 | 7 | 9,9 | 2,1 | 4 | 2,5 | 3 | 3,5 |  | | 3,08 € | | | 07100-10416 | A | M4 | 7 | 15,9 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 3,08 € | | | 07100-10420 | A | M4 | 7 | 19,9 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 3,08 € | | | 07100-10512 | A | M5 | 8,5 | 12,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 3,02 € | | | 07100-10516 | A | M5 | 8,5 | 16,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 3,02 € | | | 07100-10520 | A | M5 | 8,5 | 20,1 | 2,4 | 5 | 3 | 4 | 4,5 | | | 3,02 € | | | 07100-10620 | A | M6 | 10 | 20,8 | 3 | 6 | 4 | 5 | 9 | | | 2,84 € | | | 07100-10630 | A | M6 | 10 | 30,8 | 3 | 6 | 4 | 5 | 9 | | | 2,89 € | | | 07100-10640 | A | M6 | 10 | 40,8 | 16 | 6 | 4 | 5 | 9 | | | 2,93 € | | | 07100-10820 | A | M8 | 13 | 21,2 | 3,5 | 8 | 5,5 | 6 | 15 | | | 3,58 € | | | 07100-10835 | A | M8 | 13 | 36,2 | 3,5 | 8 | 5,5 | 6 | 15 | | | 3,62 € | | | 07100-10850 | A | M8 | 13 | 51,2 | 22 | 8 | 5,5 | 6 | 15 | | | 3,68 € | | | 07100-11025 | A | M10 | 16 | 26,7 | 4,5 | 10 | 7 | 8 | 20 | | | 4,35 € | | | 07100-11040 | A | M10 | 16 | 41,7 | 4,5 | 10 | 7 | 8 | 20 | | | 4,54 € | | | 07100-11060 | A | M10 | 16 | 61,7 | 28 | 10 | 7 | 8 | 20 | | | 4,73 € | | | 07100-11230 | A | M12 | 18 | 32 | 5 | 12 | 8,5 | 10 | 30 | | | 5,50 € | | | 07100-11250 | A | M12 | 18 | 52 | 5 | 12 | 8,5 | 10 | 30 | | | 5,69 € | | | 07100-11280 | A | M12 | 18 | 82 | 44 | 12 | 8,5 | 10 | 30 | | | 6,12 € | | | 07100-11640 | A | M16 | 24 | 43,3 | 6 | 16 | 12 | 14 | 60 | | | 7,06 € | | | 07100-11660 | A | M16 | 24 | 63,3 | 6 | 16 | 12 | 14 | 60 | | | 7,45 € | | | 07100-11680 | A | M16 | 24 | 83,3 | 36 | 16 | 12 | 14 | 60 | | | 8,23 € | | | 07100-120100 | A | M20 | 30 | 104,2 | 48 | 20 | 15 | 17 | 90 | | | 14,93 € | | | 07100-12050 | A | M20 | 30 | 54,2 | 7,5 | 20 | 15 | 17 | 90 | | | 12,85 € | | | 07100-12080 | A | M20 | 30 | 84,2 | 28 | 20 | 15 | 17 | 90 | | | 13,89 € | | | 07100-124120 | A | M24 | 36 | 124,7 | 60 | 24 | 18 | 19 | 120 | | | 28,57 € | | | 07100-12460 | A | M24 | 36 | 64,7 | 9 | 24 | 18 | 19 | 120 | | | 22,34 € | | | 07100-12490 | A | M24 | 36 | 94,7 | 30 | 24 | 18 | 19 | 120 | | | 26,75 € | |
|
| Sipariş numarası | Form | D | D1 | D3 | L | L1 | L2 | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 07100-20410 | B | M4 | 1,4 | 7 | 9.7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 4,30 € | | | 07100-20416 | B | M4 | 1,4 | 7 | 15,7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 4,30 € | | | 07100-20420 | B | M4 | 1,4 | 7 | 19,7 | 2,1 | 4 | 2,5 | 3 | 3,5 | | | 4,30 € | | | 07100-20512 | B | M5 | 2 | 8,5 | 11,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 4,30 € | | | 07100-20516 | B | M5 | 2 | 8,5 | 15,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 4,30 € | | | 07100-20520 | B | M5 | 2 | 8,5 | 19,7 | 2,4 | 5 | 3 | 4 | 4,5 | | | 4,30 € | | | 07100-20620 | B | M6 | 3,2 | 10 | 20 | 3 | 6 | 4 | 5 | 9 | | | 3,94 € | | | 07100-20630 | B | M6 | 3,2 | 10 | 30 | 3 | 6 | 4 | 5 | 9 | | | 3,99 € | | | 07100-20640 | B | M6 | 3,2 | 10 | 40 | 16 | 6 | 4 | 5 | 9 | | | 4,06 € | | | 07100-20820 | B | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 15 | | | 4,92 € | | | 07100-20835 | B | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 15 | | | 5,04 € | | | 07100-20850 | B | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 15 | | | 5,21 € | | | 07100-21025 | B | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 20 | | | 5,69 € | | | 07100-21040 | B | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 20 | | | 5,92 € | | | 07100-21060 | B | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 20 | | | 6,14 € | | | 07100-21230 | B | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 30 | | | 7,98 € | | | 07100-21250 | B | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 30 | | | 8,27 € | | | 07100-21280 | B | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 30 | | | 8,94 € | | | 07100-21640 | B | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 60 | | | 11,41 € | | | 07100-21660 | B | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 60 | | | 11,96 € | | | 07100-21680 | B | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 60 | | | 12,74 € | | | 07100-220100 | B | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 90 | | | 22,69 € | | | 07100-22050 | B | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 90 | | | 20,69 € | | | 07100-22080 | B | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 90 | | | 21,61 € | | | 07100-224120 | B | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 120 | | | 37,02 € | | | 07100-22460 | B | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 120 | | | 30,96 € | | | 07100-22490 | B | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 120 | | | 35,18 € | |
|

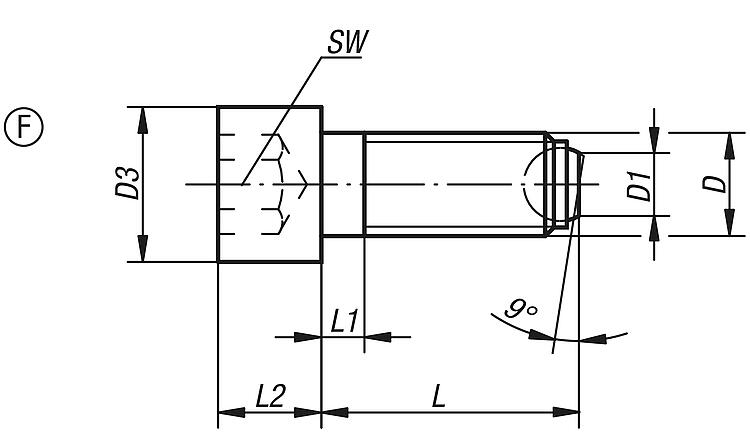

Başlı küre uçlu baskı cıvataları,
Form F, yassı küreli, tırtıllı |
daha fazla bilgi |
| Sipariş numarası | Form | D | D1 | D3 | L | L1 | L2 | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 07100-30820 | F | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 15 | | | 18,26 € | | | 07100-30835 | F | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 15 | | | 18,43 € | | | 07100-30850 | F | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 15 | | | 18,76 € | | | 07100-31025 | F | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 20 | | | 20,87 € | | | 07100-31040 | F | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 20 | | | 20,87 € | | | 07100-31060 | F | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 20 | | | 21,08 € | | | 07100-31230 | F | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 30 | | | 22,90 € | | | 07100-31250 | F | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 30 | | | 23,07 € | | | 07100-31280 | F | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 30 | | | 23,44 € | | | 07100-31640 | F | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 60 | | | 26,93 € | | | 07100-31660 | F | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 60 | | | 27,29 € | | | 07100-31680 | F | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 60 | | | 28,42 € | | | 07100-32050 | F | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 90 | | | 35,86 € | | | 07100-32080 | F | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 90 | | | 36,73 € | | | 07100-320100 | F | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 90 | | | 38,31 € | | | 07100-32460 | F | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 120 | | | 47,12 € | | | 07100-32490 | F | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 120 | | | 51,69 € | | | 07100-324120 | F | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 120 | | | 53,68 € | |
|

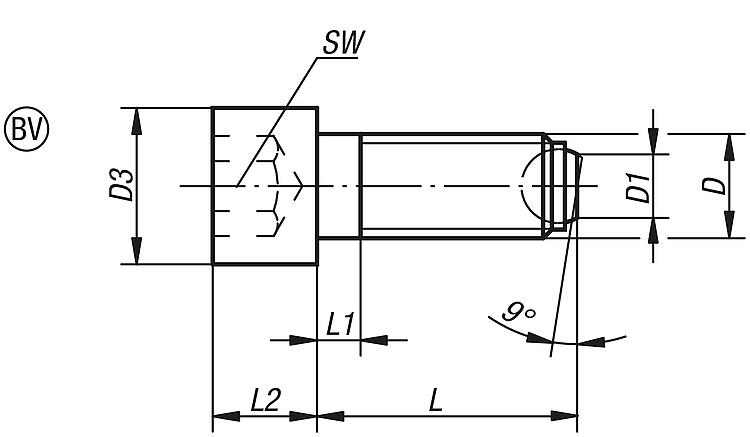

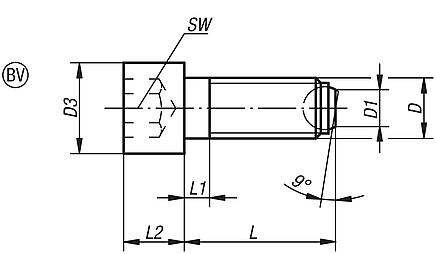

Başlı küre uçlı baskı cıvataları, Form BV, burulma önleyicili yassı küre |
daha fazla bilgi |
| Sipariş numarası | Form | D | D1 | D3 | L | L1 | L2 | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 07100-40620 | BV | M6 | 3,2 | 10 | 20 | 3 | 6 | 4 | 5 | 6 | | | 10,67 € | | | 07100-40630 | BV | M6 | 3,2 | 10 | 30 | 3 | 6 | 4 | 5 | 6 | | | 10,67 € | | | 07100-40640 | BV | M6 | 3,2 | 10 | 40 | 16 | 6 | 4 | 5 | 6 | | | 10,67 € | | | 07100-40820 | BV | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 9 | | | 11,74 € | | | 07100-40835 | BV | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 9 | | | 11,79 € | | | 07100-40850 | BV | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 9 | | | 11,96 € | | | 07100-41025 | BV | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 12 | | | 12,73 € | | | 07100-41040 | BV | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 12 | | | 12,83 € | | | 07100-41060 | BV | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 12 | | | 12,96 € | | | 07100-41230 | BV | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 18 | | | 14,88 € | | | 07100-41250 | BV | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 18 | | | 15,02 € | | | 07100-41280 | BV | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 18 | | | 15,38 € | | | 07100-41640 | BV | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 36 | | | 18,81 € | | | 07100-41660 | BV | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 36 | | | 19,37 € | | | 07100-41680 | BV | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 36 | | | 20,08 € | | | 07100-42050 | BV | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 60 | | | 27,30 € | | | 07100-42460 | BV | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 80 | | | 38,12 € | | | 07100-42080 | BV | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 60 | | | 28,22 € | | | 07100-42490 | BV | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 80 | | | 40,40 € | | | 07100-420100 | BV | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 60 | | | 28,67 € | | | 07100-424120 | BV | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 80 | | | 41,81 € | |
|
Başlı küre uçlı baskı cıvataları, Form FV, yassı küre, tırtıllı, burulma önleyicili |
daha fazla bilgi |
| Sipariş numarası | Form | D | D1 | D3 | L | L1 | L2 | Bilya ø | SW | Yük kapasitesi
maks. kN (sadece
statik yükte) | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 07100-50820 | FV | M8 | 4,5 | 13 | 20 | 3,5 | 8 | 5,5 | 6 | 9 | | | 20,32 € | | | 07100-50835 | FV | M8 | 4,5 | 13 | 35 | 3,5 | 8 | 5,5 | 6 | 9 | | | 20,46 € | | | 07100-50850 | FV | M8 | 4,5 | 13 | 50 | 22 | 8 | 5,5 | 6 | 9 | | | 20,53 € | | | 07100-51025 | FV | M10 | 6 | 16 | 25 | 4,5 | 10 | 7 | 8 | 12 | | | 24,43 € | | | 07100-51040 | FV | M10 | 6 | 16 | 40 | 4,5 | 10 | 7 | 8 | 12 | | | 24,56 € | | | 07100-51060 | FV | M10 | 6 | 16 | 60 | 28 | 10 | 7 | 8 | 12 | | | 24,56 € | | | 07100-51230 | FV | M12 | 7,2 | 18 | 30 | 5 | 12 | 8,5 | 10 | 18 | | | 26,67 € | | | 07100-51250 | FV | M12 | 7,2 | 18 | 50 | 5 | 12 | 8,5 | 10 | 18 | | | 26,88 € | | | 07100-51280 | FV | M12 | 7,2 | 18 | 80 | 44 | 12 | 8,5 | 10 | 18 | | | 28,03 € | | | 07100-51640 | FV | M16 | 10,7 | 24 | 40 | 6 | 16 | 12 | 14 | 36 | | | 31,97 € | | | 07100-51660 | FV | M16 | 10,7 | 24 | 60 | 6 | 16 | 12 | 14 | 36 | | | 32,30 € | | | 07100-51680 | FV | M16 | 10,7 | 24 | 80 | 36 | 16 | 12 | 14 | 36 | | | 33,03 € | | | 07100-52050 | FV | M20 | 13,5 | 30 | 50 | 7,5 | 20 | 15 | 17 | 60 | | | 37,55 € | | | 07100-52080 | FV | M20 | 13,5 | 30 | 80 | 28 | 20 | 15 | 17 | 60 | | | 38,70 € | | | 07100-520100 | FV | M20 | 13,5 | 30 | 100 | 48 | 20 | 15 | 17 | 60 | | | 39,94 € | | | 07100-52460 | FV | M24 | 15,8 | 36 | 60 | 9 | 24 | 18 | 19 | 80 | | | 48,10 € | | | 07100-52490 | FV | M24 | 15,8 | 36 | 90 | 30 | 24 | 18 | 19 | 80 | | | 52,66 € | | | 07100-524120 | FV | M24 | 15,8 | 36 | 120 | 60 | 24 | 18 | 19 | 80 | | | 54,73 € | |
|
