        Dıştan dişli ve bağlama kuvveti güçlendiricili çinko basınçlı döküm sustalı kollar, paslanmaz çelik dişli eleman

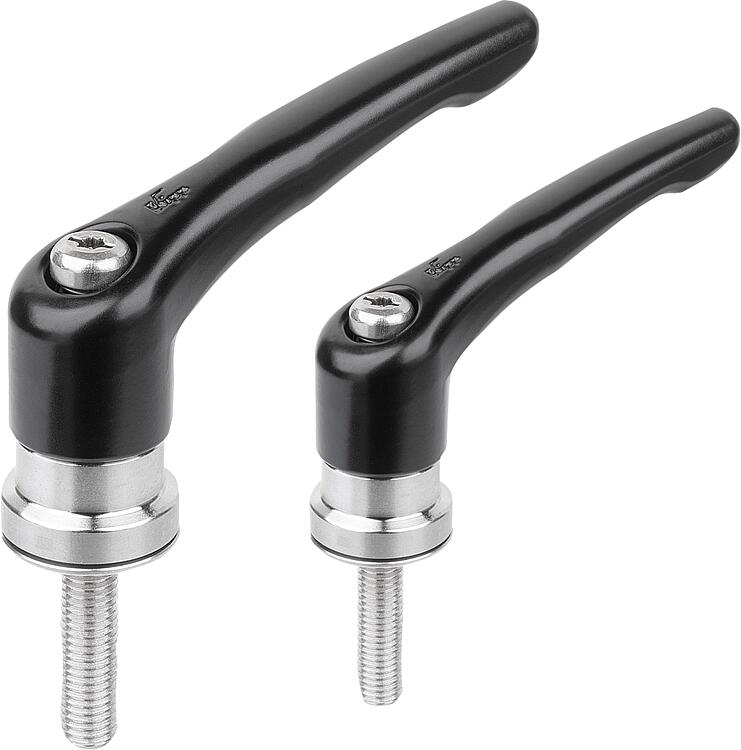

        Sustalı kol, çinko dıştan dişli ve bağlama kuvveti güçlendiricisi ile, ipek mat

Ürün açıklaması/Ürün resimleri

AçıklamaÜrün açıklaması:Entegre bağlama kuvveti güçlendiricisi olan sustalı kollarda tutma gücü, standart sustalı kollara göre %75 arttırılabilir.

Bunun dışında bu ürün, düşük efor ile benzer tutma güçlerini elde etmek için kısıtlı el gücüne sahip kişiler için de kullanılabilir (örn. rehabilitasyon alanında). Gergin sustalı kolları çözmek için de daha az el gücü gereklidir.

Tutma gücü artışı monte edilen eksenel iğneli rulman ile elde edilmektedir. Bu iğneli rulman, gerdirme sırasında sabit dayanma yüzeyinde çok düşük yüzey sürtünmesine neden olmaktadır. Sertleştirilmiş dayanak pulları yüksek tutma güçleri için tasarlanmıştır ve rulman yüksek yük katsayısı ile uzun bir kullanım ömrü garanti etmektedir.

Büyük, sabit dayanma yüzeyi aracılığıyla gergin parça sürekli korunur. Bir rondela bu şekilde artık gerekli değildir.

Modüler yapısı nedeniyle çok sayıda özel model teslim edilebilir.Malzeme:

Tutamak kolu: çinko basınçlı döküm, DIN EN 12844.
Çelik parçalar: paslanmaz çelik 1.4305.

Model:Tutamak kolu: plastik kaplama.
Çelik parçalar yalın.

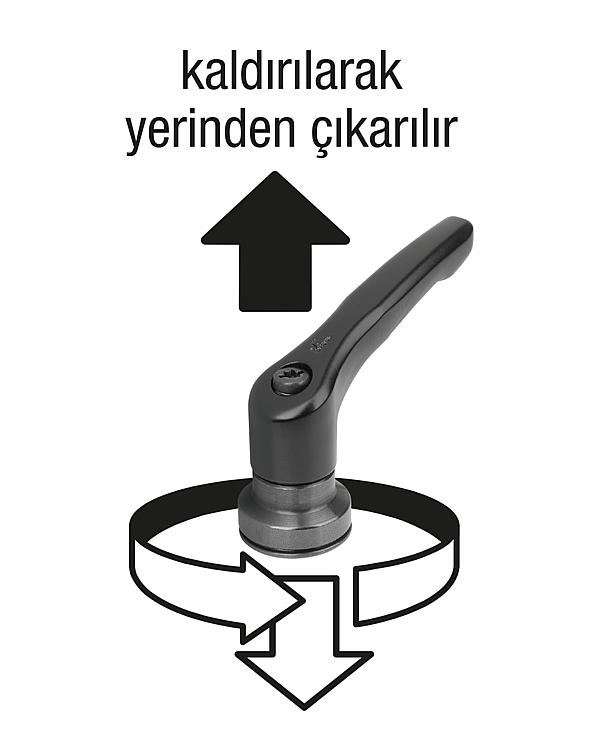

Eksenel iğneli rulman, sertleştirilmiş ve taşlanmış dayanak pulları ile.Kumanda şekli:Tutma kolu devreye alınmamış durumda dişli çember aracılığıyla dişli elemana oturtulmuştur. Tutma kolu kaldırılarak pozisyonu değiştirilebilir ve yay gücü ile tekrar dişli çemberine oturtulabilir.Kullanım:Makine, cihaz ve tesis yapımı, rehabilitasyon alanı.Avantajlar:Aynı sıkma torkunda tutma güçlerinin belirgin artması.
Yüksek kaliteli eksenel iğneli rulman, yüksek yük katsayısı ve uzun kullanım ömrü ile.
Sabit dayanma yüzeyi parçayı korur.Talep üzerine:Diğer renkler ve dişli uzunlukları.Çizim bilgisi:

1) Koni başlık DIN EN ISO 4753

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 06461-10_SE Sustalı kol, çinko dıştan dişli ve bağlama kuvveti güçlendiricisi ile, ipek mat

223 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde rengi	Yüzey Ana gövde	Boyut	X	D2	H	H2	H3	H4	A	A1	B	L	Fiyat
06461-10-2081X10	siyah RAL 9005	ipeksi mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	31,22 €
06461-10-2081X20	siyah RAL 9005	ipeksi mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	31,22 €
06461-10-2081X30	siyah RAL 9005	ipeksi mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	31,22 €
06461-10-2081X40	siyah RAL 9005	ipeksi mat	2	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	31,74 €
06461-10-3101X15	siyah RAL 9005	ipeksi mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	15	32,57 €
06461-10-3101X30	siyah RAL 9005	ipeksi mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	30	32,57 €
06461-10-3101X40	siyah RAL 9005	ipeksi mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	40	33,15 €
06461-10-3101X50	siyah RAL 9005	ipeksi mat	3	M10	30	47	33,9	64,4	68,6	80	95	11,2	50	33,15 €
06461-10-4101X20	siyah RAL 9005	ipeksi mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	35,20 €
06461-10-4101X30	siyah RAL 9005	ipeksi mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	35,20 €
06461-10-4101X40	siyah RAL 9005	ipeksi mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	36,62 €
06461-10-4101X50	siyah RAL 9005	ipeksi mat	4	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	36,62 €
06461-10-5121X20	siyah RAL 9005	ipeksi mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	40,48 €
06461-10-5121X30	siyah RAL 9005	ipeksi mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	40,48 €
06461-10-5121X40	siyah RAL 9005	ipeksi mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	42,73 €
06461-10-5121X50	siyah RAL 9005	ipeksi mat	5	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	42,73 €
