Ayarlanabilir alüminyum boru tutamaklar

geri

Ürünler
- Ürünlere genel bakış
  - Esnek standart parça sistemi
    - Kumanda parçaları
      - Köprü tutamaklar, boru tutamaklar ve gömme tutamaklar
        Ayarlanabilir alüminyum boru tutamaklar

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Tutamak borusu: EN AW-6060.
Tutucu parçalar EN AW-6063.
Kapak başlıkları: Termoplastik.
Setskur ISO 4766-14H.Model:Tutamak borusu doğal renkli eloksal kaplama.
Tutucu parçalar doğal renkli veya siyah eloksal kaplama.
Uç parçaları (tutamak borusu) siyah.
Kapak başlıkları (tutucu parça) açık gri veya siyah.Bilgi:Ayarlanabilir boru tutamaklar monte edilmemiş olarak teslim edilir.
Boru tutamaklarda akslar arası uzaklık istendiği gibi belirlenebilir.
Önerilen maksimum akslar arası mesafeyi, tablodaki "A maks." sütunundan öğrenebilirsiniz.
Uzun tutamaklarda veya yüksek yüklerde, ayrıca tutucu parçalar takılabilir.
Tutucu parçalar monte edilmemiş olarak teslim edilir.
Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 06947 Ayarlanabilir alüminyum boru tutamaklar

141 kB

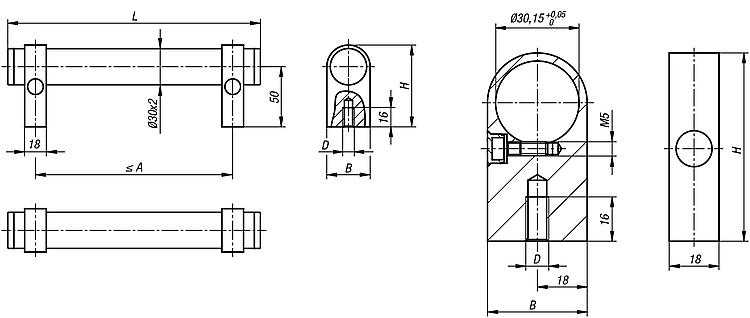

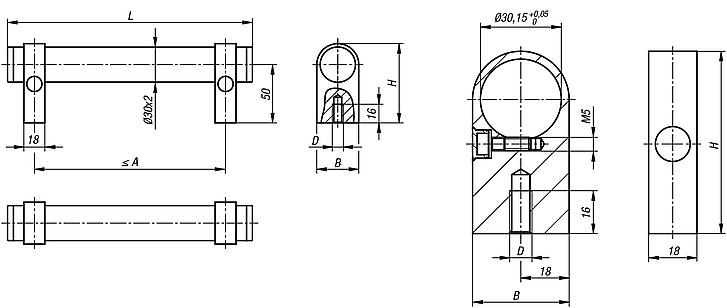

Çizimler (toplu genel bakış)

Ayarlanabilir alüminyum boru tutamaklar

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde rengi	Bileşen rengi	A maks.	B	D	H	L	Taşıma kapasitesi N	Fiyat
06947-2503011	doğal eloksal kaplama	doğal eloksal kaplama	220	36	M8	68	250	1000	31,84 €
06947-3003011	doğal eloksal kaplama	doğal eloksal kaplama	270	36	M8	68	300	1000	33,27 €
06947-4003011	doğal eloksal kaplama	doğal eloksal kaplama	370	36	M8	68	400	1000	36,01 €
06947-5003011	doğal eloksal kaplama	doğal eloksal kaplama	470	36	M8	68	500	1000	38,85 €
06947-6003011	doğal eloksal kaplama	doğal eloksal kaplama	570	36	M8	68	600	1000	41,58 €
06947-2503012	doğal eloksal kaplama	siyah eloksal kaplama	220	36	M8	68	250	1000	31,84 €
06947-3003012	doğal eloksal kaplama	siyah eloksal kaplama	270	36	M8	68	300	1000	33,27 €
06947-4003012	doğal eloksal kaplama	siyah eloksal kaplama	370	36	M8	68	400	1000	36,01 €
06947-5003012	doğal eloksal kaplama	siyah eloksal kaplama	470	36	M8	68	500	1000	38,85 €
06947-6003012	doğal eloksal kaplama	siyah eloksal kaplama	570	36	M8	68	600	1000	41,58 €
