        Krank kolları yatırılabilir silindirik çark kollu

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:

Krank ve tutamak termoplastik.
Göbek ve tutamak aksı çelik, sağlamlık sınıfı 5.8 veya paslanmaz çelik 1.4404.

Model:Termoplastik siyah gri.
Çelik parçalar karartılmış.
Paslanmaz çelik, yalın.Bilgi:Göbeğin muhafaza kapağı monte edilmemiş olarak teslim edilir.
Krank kolları, enine pimler takılarak veya silindir başlı cıvata DIN 6912 ve pul DIN 7349 ile uygu kaması bağlantısı şeklinde eksenel olarak bir mile tespitlenebilir.
Çapraz delikli modellerde sabitleme ISO 4027 (DIN 914) vidalanmış dişli başsız vida ile yapılır.Aksesuar:07161 içten altıgen silindir başlı cıvatalar, kısa başlı
DIN 6912.Çizim bilgisi:

1) Enine deliğin uygu kamasına doğru konumu 90° kaydırmalı

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 06500 Krank kolları yatırılabilir silindirik çark kollu

403 kB

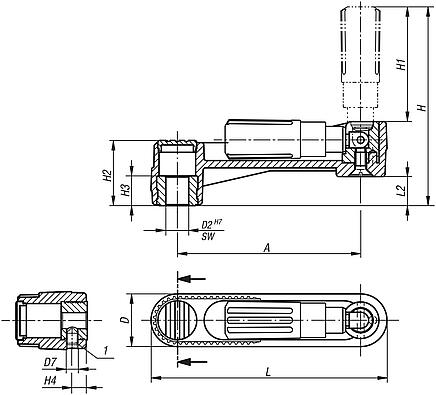

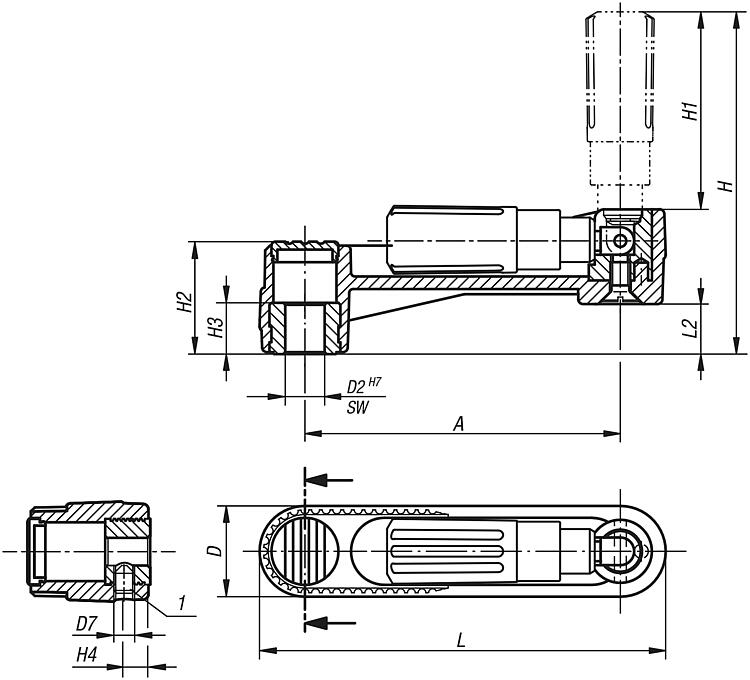

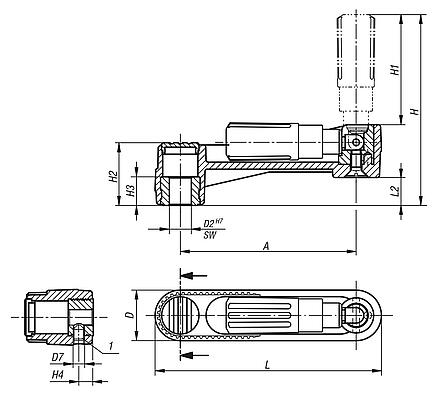

Çizimler (toplu genel bakış)

Krank kolları, yatırılabilir silindirik çark kollu, yivsiz geçme delik

daha fazla bilgi

Çizimler

Krank kolları, yatırılabilir silindirik çark kollu, yivsiz geçme delik

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	Tip 2	Bileşen malzemesi	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Fiyat
06500-1108	Geçme delik	enine deliksiz	çelik	80	24	8	-	85,7	49	28,5	13	-	104	12,7	35,75 €
06500-1110	Geçme delik	enine deliksiz	çelik	80	24	10	-	85,7	49	28,5	13	-	104	12,7	35,75 €
06500-1210	Geçme delik	enine deliksiz	çelik	100	29	10	-	105,2	49	35,5	13	-	129	15,7	38,40 €
06500-1212	Geçme delik	enine deliksiz	çelik	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7	38,40 €
06500-1312	Geçme delik	enine deliksiz	çelik	125	36	12	-	140	83	44	18,5	-	161	19,5	41,95 €
06500-1314	Geçme delik	enine deliksiz	çelik	125	36	14	-	140	83	44	18,5	-	161	19,5	41,95 €
06500-11086	Geçme delik	enine delikli	çelik	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	39,09 €
06500-11106	Geçme delik	enine delikli	çelik	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	39,09 €
06500-12106	Geçme delik	enine delikli	çelik	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	41,80 €
06500-12126	Geçme delik	enine delikli	çelik	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	41,80 €
06500-13126	Geçme delik	enine delikli	çelik	125	36	12	M6	140	83	44	18,5	7,5	161	19,5	45,40 €
06500-13146	Geçme delik	enine delikli	çelik	125	36	14	M6	140	83	44	18,5	7,5	161	19,5	45,40 €
06500-01108	Geçme delik	enine deliksiz	paslanmaz çelik	80	24	8	-	85,7	49	28,5	13	-	104	12,7	49,91 €
06500-01110	Geçme delik	enine deliksiz	paslanmaz çelik	80	24	10	-	85,7	49	28,5	13	-	104	12,7	49,91 €
06500-01210	Geçme delik	enine deliksiz	paslanmaz çelik	100	29	10	-	105,2	49	35,5	13	-	129	15,7	53,73 €
06500-01212	Geçme delik	enine deliksiz	paslanmaz çelik	100	29	12	-	105,2	59,5	35,5	13	-	129	15,7	53,73 €
06500-01312	Geçme delik	enine deliksiz	paslanmaz çelik	125	36	12	-	140	83	44	18,5	-	161	19,5	58,77 €
06500-01314	Geçme delik	enine deliksiz	paslanmaz çelik	125	36	14	-	140	83	44	18,5	-	161	19,5	58,77 €
06500-011086	Geçme delik	enine delikli	paslanmaz çelik	80	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	54,71 €
06500-011106	Geçme delik	enine delikli	paslanmaz çelik	80	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	54,71 €
06500-012106	Geçme delik	enine delikli	paslanmaz çelik	100	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	58,51 €
06500-012126	Geçme delik	enine delikli	paslanmaz çelik	100	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	58,51 €
06500-013126	Geçme delik	enine delikli	paslanmaz çelik	125	36	12	M6	140	83	44	18,5	7,5	161	19,5	63,57 €
06500-013146	Geçme delik	enine delikli	paslanmaz çelik	125	36	14	M6	140	83	44	18,5	7,5	161	19,5	63,57 €

Krank kolları, yatırılabilir silindirik çark kollu, yivli geçme delik

daha fazla bilgi

Çizimler

Krank kolları, yatırılabilir silindirik çark kollu, yivli geçme delik

Ürün seçimi/filtresi

Sipariş numarası	Tip 1	Tip 2	Bileşen malzemesi	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Fiyat
06500-110802	yivli geçme delik	enine deliksiz	çelik	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9	37,57 €
06500-111003	yivli geçme delik	enine deliksiz	çelik	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4	37,57 €
06500-121003	yivli geçme delik	enine deliksiz	çelik	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4	40,24 €
06500-121204	yivli geçme delik	enine deliksiz	çelik	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8	40,24 €
06500-131204	yivli geçme delik	enine deliksiz	çelik	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8	43,75 €
06500-131405	yivli geçme delik	enine deliksiz	çelik	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3	43,75 €
06500-1108026	yivli geçme delik	enine delikli	çelik	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9	42,12 €
06500-1110036	yivli geçme delik	enine delikli	çelik	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4	42,12 €
06500-1210036	yivli geçme delik	enine delikli	çelik	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4	44,87 €
06500-1212046	yivli geçme delik	enine delikli	çelik	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8	44,87 €
06500-1312046	yivli geçme delik	enine delikli	çelik	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8	48,50 €
06500-1314056	yivli geçme delik	enine delikli	çelik	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3	48,50 €
06500-0110802	yivli geçme delik	enine deliksiz	paslanmaz çelik	80	2	24	8	-	85,7	49	28,5	13	-	104	12,7	9	54,19 €
06500-0111003	yivli geçme delik	enine deliksiz	paslanmaz çelik	80	3	24	10	-	85,7	49	28,5	13	-	104	12,7	11,4	54,19 €
06500-0121003	yivli geçme delik	enine deliksiz	paslanmaz çelik	100	3	29	10	-	105,2	59,5	35,5	13	-	129	15,7	11,4	58,03 €
06500-0121204	yivli geçme delik	enine deliksiz	paslanmaz çelik	100	4	29	12	-	105,2	59,5	35,5	13	-	129	15,7	13,8	58,03 €
06500-0131204	yivli geçme delik	enine deliksiz	paslanmaz çelik	125	4	36	12	-	140	83	44	18,5	-	161	19,5	13,8	63,09 €
06500-0131405	yivli geçme delik	enine deliksiz	paslanmaz çelik	125	5	36	14	-	140	83	44	18,5	-	161	19,5	16,3	63,09 €
06500-01108026	yivli geçme delik	enine delikli	paslanmaz çelik	80	2	24	8	M6	85,7	49	28,5	13	7,5	104	12,7	9	58,98 €
06500-01110036	yivli geçme delik	enine delikli	paslanmaz çelik	80	3	24	10	M6	85,7	49	28,5	13	7,5	104	12,7	11,4	58,98 €
06500-01210036	yivli geçme delik	enine delikli	paslanmaz çelik	100	3	29	10	M6	105,2	59,5	35,5	13	7,5	129	15,7	11,4	62,84 €
06500-01212046	yivli geçme delik	enine delikli	paslanmaz çelik	100	4	29	12	M6	105,2	59,5	35,5	13	7,5	129	15,7	13,8	62,84 €
06500-01312046	yivli geçme delik	enine delikli	paslanmaz çelik	125	4	36	12	M6	140	83	44	18,5	7,5	161	19,5	13,8	67,88 €
06500-01314056	yivli geçme delik	enine delikli	paslanmaz çelik	125	5	36	14	M6	140	83	44	18,5	7,5	161	19,5	16,3	67,88 €
