        Krank kolları, alüminyum, yatırılabilir silindirik çark kollu
        Krank kolları, alüminyum, yatırılabilir silindirik çark kollu, içten dört köşe

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Krank: AlSi9Cu3 3.2163.
Silindirik çark kolu: Termoplastik PA6 ve çelik.Model:Krank: plastik toz boya kaplama, siyah.
Termoplastik, siyah.
Çelik parçalar: perdahlı.Bilgi:DIN 469 standardına benzer.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 06503_IV Krank kolları, alüminyum, yatırılabilir silindirik çark kollu, içten dört köşe

122 kB

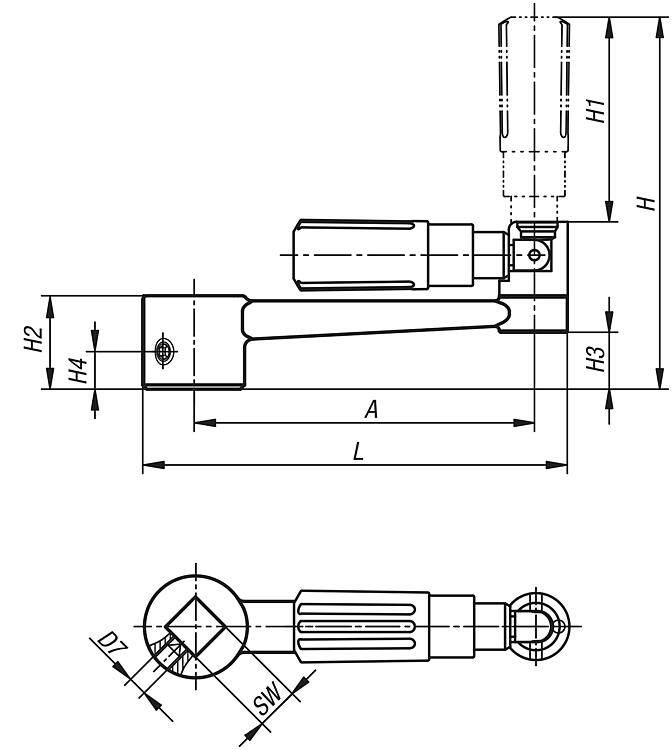

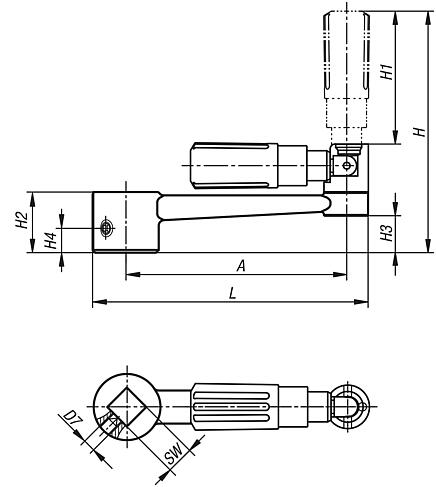

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip	A	D	D3	H	H1	H2	H3	L	SW	Fiyat
06503-2110	İçten dört köşe	80	24	16	89	49	22	13,4	100	10	31,72 €
06503-2212	İçten dört köşe	100	28	20	107,9	59,4	26	16	124	12	35,65 €
06503-2314	İçten dört köşe	125	30	26	140,5	83,5	28	15,8	153	14	39,30 €
06503-2417	İçten dört köşe	160	34	26	144,5	83,5	32	19,6	190	17	43,71 €
