06276-12_C2 kollu el çarkları, alüminyum, yatırılabilir silindirik çark... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaMalzeme:El çarkı: alüminyum.
Silindir çark kolu ve göbek kapağı termoplastik, siyah.
Silindir kavrama ekseni çelik karartılmış.
Dişli başsız vida ISO 4027 çelik sağlamlık sınıfı 45 H, siyah.Model:Siyah veya gümüş toz boya kaplama.Bilgi:Çark çemberinin radyal ve eksenel sapması ≤ 0,4 mm.Montaj:Göbeğin muhafaza kapağı monte edilmemiş olarak teslim edilir.
El çarkları, enine pimler takılarak veya silindir başlı cıvata DIN 6912 ve destek pulu 07375 ile uygu kaması bağlantısı şeklinde eksenel olarak şafta tespitlenebilir.
Çapraz delikli modellerde sabitleme ISO 4027 dişli başsız vida ile yapılır.Aksesuar:07375 Destek pulları.
07161 İmbus silindir başlı cıvatalar, kısa başlı DIN 6912.Teslimat kapsamıAlüminyum el çarkı.
Göbek kapağı.
Silindirik çark kolu, yatırılabilir.

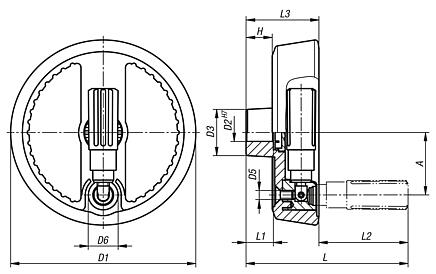

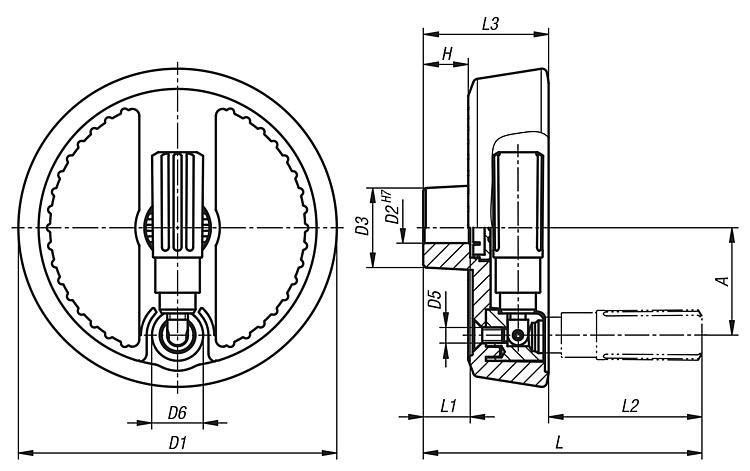

Dişli başsız vida ISO 4027 (enine delikli modeller).Çizim bilgisi:1) Enine deliğin uygu kamasına doğru konumu 90° kaydırmalı İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | Ana gövde
rengi | Form | Form modeli | A | B3
| D1
| D2 | D3 | D4 | D5 | D6 | H | L | L1 | L2 | L3 | T
| CAD | Aks. | Fiyat | Sipariş et |
|---|
| 06276-12-12512104 | siyah | C | yivli geçme delik | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 13,8 |  | | 44,71 € | | | 06276-12-12514105 | siyah | C | yivli geçme delik | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 16,3 | | | 44,71 € | | | 06276-12-16014105 | siyah | C | yivli geçme delik | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 16,3 | | | 54,54 € | | | 06276-12-16016105 | siyah | C | yivli geçme delik | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 18,3 | | | 54,54 € | | | 06276-12-12512204 | gümüş | C | yivli geçme delik | 42 | 4 | 125 | 12 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 13,8 | | | 44,71 € | | | 06276-12-12514205 | gümüş | C | yivli geçme delik | 42 | 5 | 125 | 14 | 31 | 19,9 | M6 | 20 | 17,6 | 105 | 18 | 56 | 49 | 16,3 | | | 44,71 € | | | 06276-12-16014205 | gümüş | C | yivli geçme delik | 55 | 5 | 160 | 14 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 16,3 | | | 54,54 € | | | 06276-12-16016205 | gümüş | C | yivli geçme delik | 55 | 5 | 160 | 16 | 36 | 26 | M8 | 26 | 17,8 | 137 | 20 | 80 | 57 | 18,3 | | | 54,54 € | |
