05626_BPnömatik döner bağlama elemanı Blok gövde, Form B |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

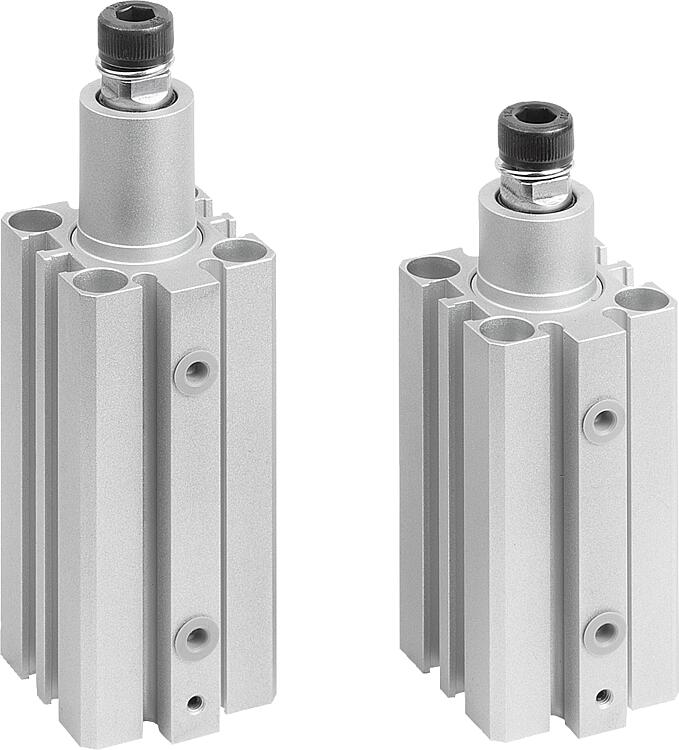

AçıklamaMalzeme:Ana gövde: Alüminyum.
Piston: Çelik.Model:Ana gövde: Gümüş eloksal kaplama.
Piston: Sert krom kaplama.Bilgi:Pnömatik döner bağlama elemanları, düşük sıkıştırma kuvvetlerinin yeterli olduğu veya iş parçasının yerleştirilmesi ve çıkarılması için bağlama noktasının boş olması gereken uygulamalarda kullanılır.
Bağlama elemanının çift yönde etkili fonksiyonu nedeniyle, piston basınç yardımıyla aşağı ve yukarı doğru hareket ettirilmektedir.
Döner bağlama elemanının toplam stroku bir döndürme strokundan ve bağlama strokundan oluşmaktadır. Bağlama işleminin başlangıcında sıkıştırma kolu aşağı doğru 90° döndürme stroku hareketi uygular. Bu hareketin ardından aşağı doğru doğrusal bağlama stroku uygulanır. İş parçası, sadece bağlama stroku ile sıkıştırılmalıdır.
Mıknatıs piston, elektrikli son konum sorgulaması için hazırdır. Döner bağlama elemanının dönme hareketi engellenmemelidir. F1 = 6 bar'da müsaade edilen maksimum çalışma basıncı.
Döner bağlama elemanı sadece yağlı hava ile kullanılmalıdır.
Sıkıştırma kolu teslimat kapsamına dahil değildir.Talep üzerine:Yaklaşma anahtarı.Aksesuar:05626-05 Döner bağlama elemanı için sıkıştırma kolu.Çizim bilgisi:1) Bağlama
2) Çözme
3) Döndürme stroku
4) Bağlama stroku
5) Çözülü
6) Bağülı
7) Sola döner
8) Sağa döner İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | Boyut | Form | Tip 2 | A | B
| B1
max. | B1
min. | B2 | B3 | D
maks. | D
min. | D1 | D2 | D3 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 05626-12010 | 20 | B | sağ yönde döner | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 |  | | 285,38 € | | | 05626-12020 | 20 | B | sağ yönde döner | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 292,51 € | | | 05626-12510 | 25 | B | sağ yönde döner | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 285,38 € | | | 05626-12520 | 25 | B | sağ yönde döner | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 292,51 € | | | 05626-13210 | 32 | B | sağ yönde döner | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 294,89 € | | | 05626-13220 | 32 | B | sağ yönde döner | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 305,60 € | | | 05626-14010 | 40 | B | sağ yönde döner | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 311,55 € | | | 05626-14020 | 40 | B | sağ yönde döner | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 328,19 € | | | 05626-15020 | 50 | B | sağ yönde döner | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 347,30 € | | | 05626-15050 | 50 | B | sağ yönde döner | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 405,95 € | | | 05626-22010 | 20 | B | sol yönde döner | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 285,38 € | | | 05626-22020 | 20 | B | sol yönde döner | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 292,51 € | | | 05626-22510 | 25 | B | sol yönde döner | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 285,38 € | | | 05626-22520 | 25 | B | sol yönde döner | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 292,51 € | | | 05626-23210 | 32 | B | sol yönde döner | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 294,89 € | | | 05626-23220 | 32 | B | sol yönde döner | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 305,60 € | | | 05626-24010 | 40 | B | sol yönde döner | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 311,55 € | | | 05626-24020 | 40 | B | sol yönde döner | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 328,19 € | | | 05626-25020 | 50 | B | sol yönde döner | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 347,30 € | | | 05626-25050 | 50 | B | sol yönde döner | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 405,95 € | |
| Sipariş numarası | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | S1 | S2 | Strok
S | F1
N | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 05626-12010 | 93,5 | 73 | 18 | 39,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 10 | 19,5 | 141 | | | 285,38 € | | | 05626-12020 | 113,5 | 83 | 18 | 49,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 20 | 29,5 | 141 | | | 292,51 € | | | 05626-12510 | 93,5 | 73 | 18 | 27 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 10 | 19,5 | 264 | | | 285,38 € | | | 05626-12520 | 113,5 | 83 | 18 | 37 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 20 | 29,5 | 264 | | | 292,51 € | | | 05626-13210 | 113,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 10 | 25 | 422 | | | 294,89 € | | | 05626-13220 | 133,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 20 | 35 | 422 | | | 305,60 € | | | 05626-14010 | 114,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 10 | 25 | 739 | | | 311,55 € | | | 05626-14020 | 134,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 20 | 35 | 739 | | | 328,19 € | | | 05626-15020 | 152 | 101,5 | 25 | 37 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 20 | 39 | 1155 | | | 347,30 € | | | 05626-15050 | 212 | 131,5 | 25 | 67 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 50 | 69 | 1155 | | | 405,95 € | | | 05626-22010 | 93,5 | 73 | 18 | 39,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 10 | 19,5 | 141 | | | 285,38 € | | | 05626-22020 | 113,5 | 83 | 18 | 49,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 20 | 29,5 | 141 | | | 292,51 € | | | 05626-22510 | 93,5 | 73 | 18 | 27 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 10 | 19,5 | 264 | | | 285,38 € | | | 05626-22520 | 113,5 | 83 | 18 | 37 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 20 | 29,5 | 264 | | | 292,51 € | | | 05626-23210 | 113,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 10 | 25 | 422 | | | 294,89 € | | | 05626-23220 | 133,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 20 | 35 | 422 | | | 305,60 € | | | 05626-24010 | 114,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 10 | 25 | 739 | | | 311,55 € | | | 05626-24020 | 134,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 20 | 35 | 739 | | | 328,19 € | | | 05626-25020 | 152 | 101,5 | 25 | 37 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 20 | 39 | 1155 | | | 347,30 € | | | 05626-25050 | 212 | 131,5 | 25 | 67 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 50 | 69 | 1155 | | | 405,95 € | |
