Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Kol parçaları: Çelik sac. Aks pimi: Paslanmaz çelik.Model:Galvaniz kaplama kol parçaları.
Pnömatik silindir, çift etkili. Son konum geri bildirimi için mıknatıs pistonlu.
Galvaniz kaplama ve pasifize edilmiş bağlama elemanı.
Tamamen temperlenmiş, galvaniz kaplama ve pasifize edilmiş koruyucu başlıklı baskı vidası.
Bilgi:Pnömatik bağlama elemanlarının, el tipi bağlama elemanlarına kıyasla sahip olduğu avantajlar: Kullanıcı kişinin sıkça bağlama işlemi yapması gerekliliği ortadan kalkmaktadır. Çok sayıda bağlama elemanı, eş zamanlı olarak kullanılabilmekte ve belirli bir sırada kapatılabilmektedir.
Tek bir veya çok sayıda bağlama elemanı makine kontrol sistemi veya farklı yerlerden el tipi kumanda üniteleri ile kumanda edilebilir.
Dirsekli kol sistemi sayesinde
- bağlama elemanı hava kesintisi durumunda da kapalı kalır
- oldukça büyük nihai aktarım nedeniyle hava tüketimi düşüktür
- sıkıştırma kolu döndürülerek oldukça büyük açılma yolu elde edilir
- optimum kuvvet ve hareket oranları oluşur.

VL = 6 bar basınçta çift strok başına hava tüketimi (dm³).
Seçim kriterleri:Pnömatik bağlama elemanlarında doğru bağlama elemanı boyutunun seçilmesi için tutma kuvveti ile birlikte 6 bar hava basıncında mümkün bağlama kuvveti (her türli basınçlı akışkana müsaade edilir, maksimum basınç 10 bar) belirtilmiştir. F3 değeri, bağlama elemanının sıkıştırma kolu ucunda uyguladığı mümkün bağlama kuvveti, F4 değeri ise dönme noktası tarafında uygulanan kuvvettir.Kumanda:Tek bir veya çok sayıda pnömatik bağlama elemanının en kolay şekilde kumanda edilmesine ilişkin devre şeması sunulmuştur. Komple devre ve bağlantı sisteminin oluşturulması konusunda, aynı zamanda gerekli tüm bağlantı elemanlarını ve ekipmanları teslim eden bilinen pnömatik valf üreticileri destek vermektedir.Dikkate alın:Tabloda sunulan F1 ve F2 kuvvetleri tutma kuvvetleri, F3 ve F4 kuvvetleri bağlama kuvvetleridir.Özellikler:
RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 05332 Dikey silindir eklentili dikey pnömatik bağlama elemanı 302 kB

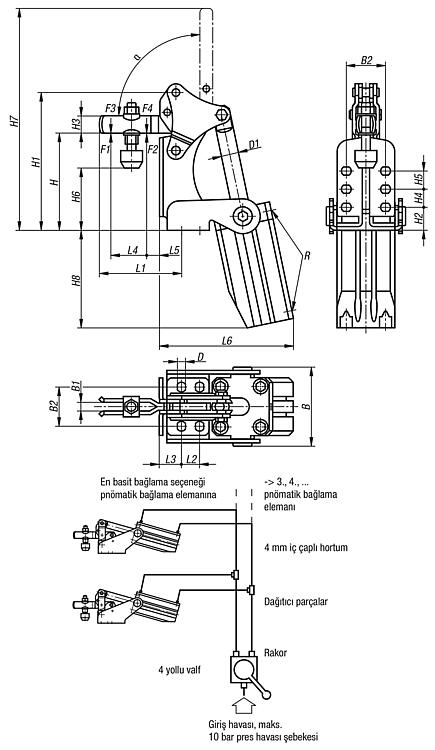

Çizimler

Dikey silindir eklentili dikey pnömatik bağlama elemanı

Ürün seçimi/filtresi

Sipariş numarasıBB1B2DD1HH1H2H3H4H5H6H7H8L1L2L3L4L5L6RαF1
kN
F2
kN
F3
kN
F4
kN
VLUygun
baskı cıvataları
CADAks.FiyatSipariş et
05332-0254,56275,612659415,81212,512,538,4 - 45,0143,567,556,512,515,3256,593M590°11,20,710,26M6x35 299,58 €
05332-0362,58256,51668,710717,51816-38,0 - 46,51847880,51616,53612,5112,5G1/890°12,50,651,10,35M8x45 340,86 €
05332-0477,510458,51610014420,520323251,0 - 80,0245801023217,54919139G1/490°231,52,20,8M8x65 431,32 €
