        İtme-çekme tipi bağlama elemanı çelik veya paslanmaz çelik 3150 N'a kadar tutma kuvveti
        İtme-çekme tipi bağlama elemanı çelik veya paslanmaz çelik 3150 N'a kadar tutma kuvveti, Form A

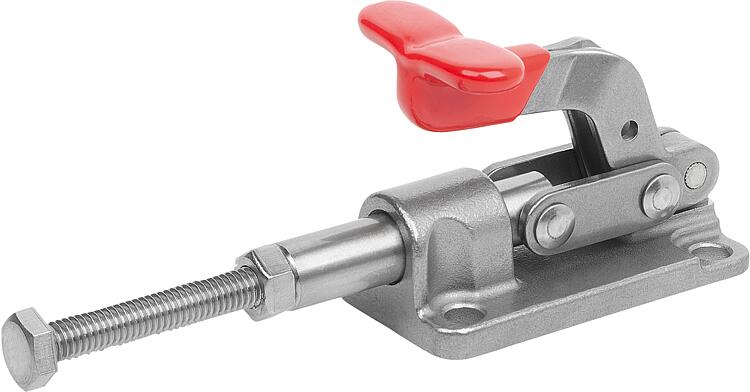

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik veya paslanmaz çelik A2.Model:Çelik galvaniz kaplama.
Kaplamasız paslanmaz çelik.
Yağlara karşı dayanıklı plastik kol.Bilgi:Bağlama elemanları kapalı ve açık tutma pozisyonunda sabitlenir.
Bu nedenle hem baskı hem de çekme suretiyle kullanılabilirler.

Yüksek burulma kuvvetleri için kare itme-çekme çubuklu Form C.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 05837-10_A İtme-çekme tipi bağlama elemanı çelik veya paslanmaz çelik 3150 N'a kadar tutma kuvveti, Form A

180 kB

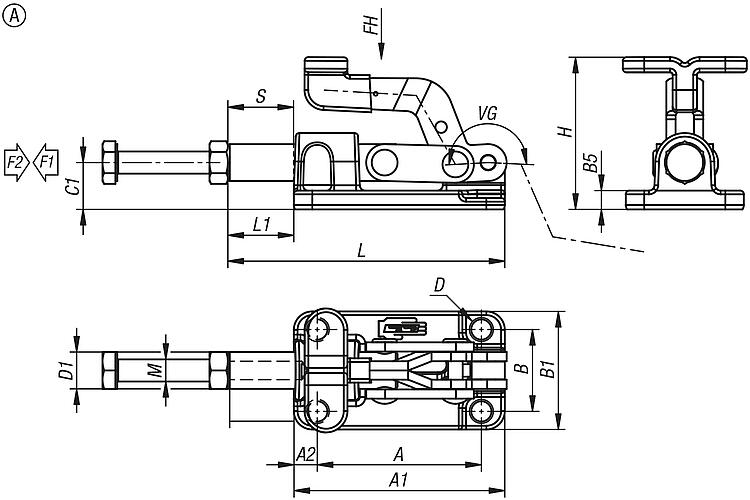

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	A	A1	A2	B	B1	B5	C1	D	D1	H	Strok S	L	L1	M	Açılma açısı Kol	El kuvveti FH N	Bağlama kuvveti F1 N	Tutma kuvveti F2 N	CAD	Aks.	Fiyat	Sipariş et
05837-10-024501	A	çelik	44,5	57,2	6,4	22,2	32	5,1	12,7	5,5	10	41,3	17,8	75,1	17,9	M6x50	186°	60	1500	2450			54,86 €
05837-10-124501	A	paslanmaz çelik A2	44,5	57,2	6,4	22,2	32	5,1	12,7	5,5	10	41,3	17,8	75,6	17,9	M6x50	186°	60	1500	2450			102,89 €
