        Askı bağlama elemanı dikey, karşı tutucu

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik veya paslanmaz çelik.Model:Çelik galvaniz kaplama.
Kaplamasız paslanmaz çelik.
Yağlara karşı dayanıklı plastik kol.Bilgi:Askı bağlama elemanları özellikle kapakları ve klapeleri hızlı bir şekilde kapatmak ve sabitlemek için uygundur.
Ayar yolu, kapatma askısında her bir model için özel olarak ayarlanabilir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 05830-01 Askı bağlama elemanı dikey, karşı tutucu

263 kB

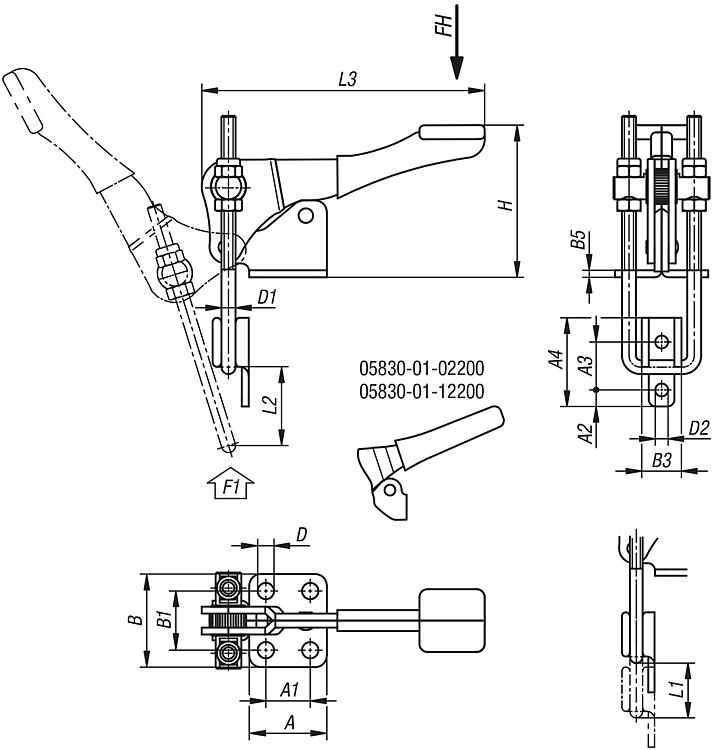

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	El kuvveti FH N	Çekme kuvveti F1 N	A	A1	A2	A3	A4	B	B1	B3	B5	D	D1	D2	H	L1	Bağlama yolu L2	L3	Fiyat
05830-01-02200	çelik	100	2200	26	13	4	14,3	25,4	35	22	13,5	2	5,3	4	4,4	55	12,2	38	81	21,36 €
05830-01-04500	çelik	150	4500	33,3	19,1	7,1	20,6	38,1	40	25,4	17	3	7,1	6	5,6	65,4	20,3	50	121,5	27,91 €
05830-01-07000	çelik	200	9000	47,6	31,8	9,5	27	54	53	36,5	30	4	8,7	8	8,7	85,5	29,4	63	132,4	45,59 €
05830-01-12200	paslanmaz çelik	100	2200	26	13	4	14,3	25,4	35	22	13,5	2	5,3	4	4,4	55	12,2	38	81	43,65 €
05830-01-14500	paslanmaz çelik	150	4500	33,3	19,1	7,1	20,6	38,1	40	25,4	17	3	7,1	6	5,6	65,4	20,3	50	121,5	61,61 €
05830-01-17000	paslanmaz çelik	200	9000	47,6	31,8	9,5	27	54	53	36,5	30	4	8,7	8	8,7	92	29,4	63	132,4	108,57 €
