Ürün açıklaması/Ürün resimleri

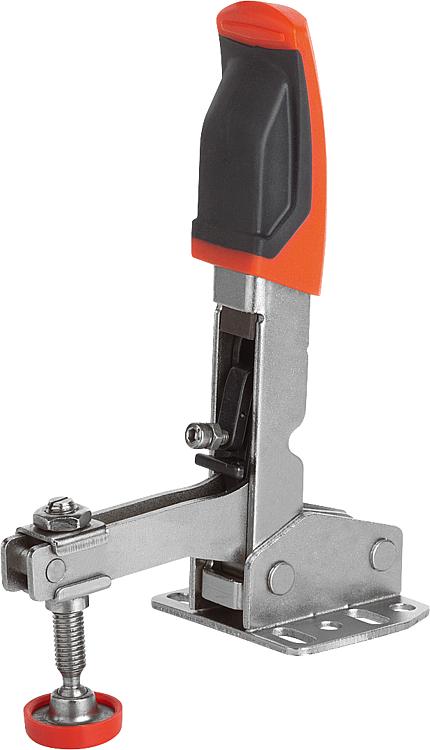

AçıklamaMalzeme:Çelik.
2 bileşenli plastik kol elemanı.
Model:Temperlenmiş ve galvaniz kaplama.
Yağlara karşı dayanıklı kol elemanı.
Bilgi:Hızlı bağlama elemanı, otomatik olarak iş parçası yüksekliğine uygun ayarlanır. Bağlama yüksekliği, baskı cıvatası pozisyonunu manuel olarak değiştirilmeden yaklaşık olarak sabit bağlama kuvvetinde 35 mm dahilinde kademesiz ayarlanır.
Kolun altındaki mafsalda bulunan ayar cıvatası ile bağlama kuvveti, gereksinimlere uygun olarak 2.500 N değerine kadar ayarlanabilir.
Ana plakadaki delik düzeni milimetre ve inç ölçüleri için uygundur.
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 05302 Yatay ayaklı değişken dikey hızlı bağlama elemanı 255 kB

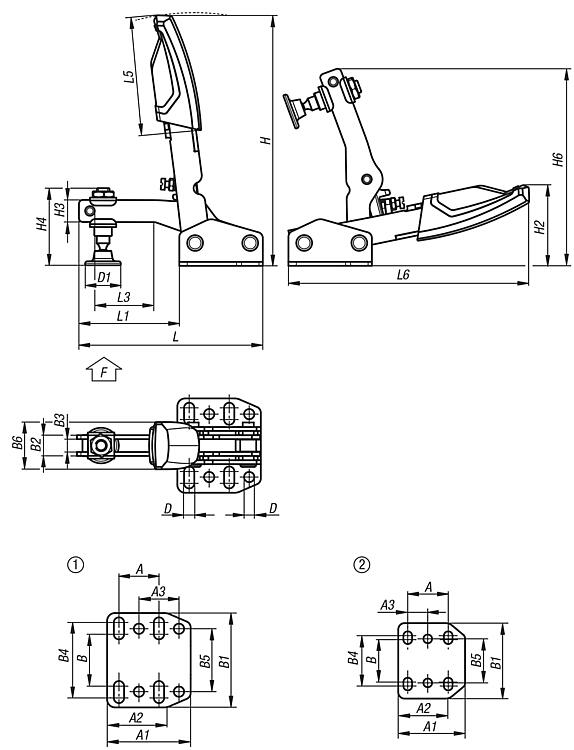

Çizimler

Yatay ayaklı değişken dikey hızlı bağlama elemanı

Ürün seçimi/filtresi

Sipariş numarasıDelik düzeniAA1A2A3BB1B2B3B4B5B6D

D1HH2H3H4H6LL1L3L5L6Maks.
bağlama
yüksekliği
F
kN
CADAks.FiyatSipariş et
05302-035225,742,432,412,727481063228245,51912941104210093,751,33060123351,1 28,24 €
05302-040125,4533825,433601384840306,525160621460126116634076154402,5 30,12 €
