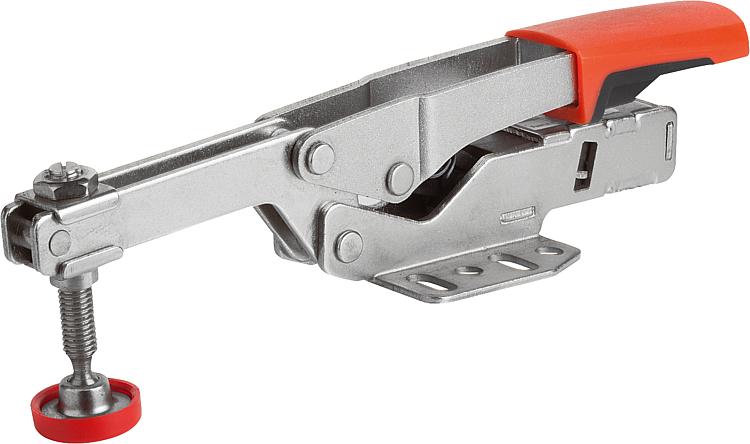

        Değişken hızlı bağlama elemanı, yatay, yatay ayaklı

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.
2 bileşenli plastik kol elemanı.Model:Temperlenmiş ve galvaniz kaplama.

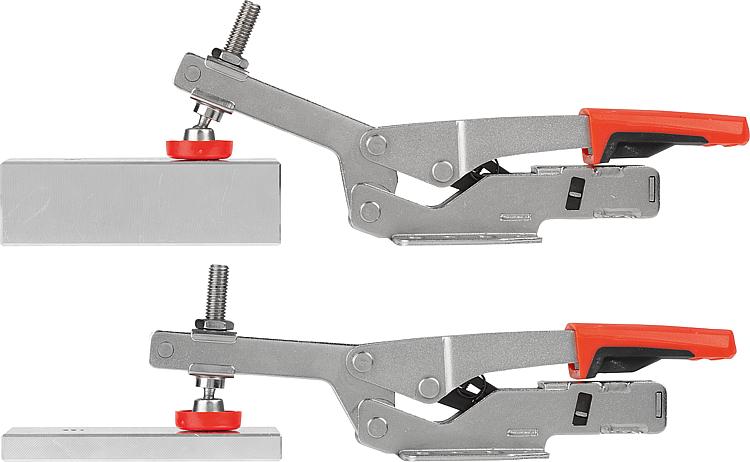

Yağlara karşı dayanıklı kol elemanı.Bilgi:Hızlı bağlama elemanı, otomatik olarak iş parçası yüksekliğine uygun ayarlanır. Bağlama yüksekliği, baskı cıvatası pozisyonunu manuel olarak değiştirilmeden yaklaşık olarak sabit bağlama kuvvetinde 35 mm dahilinde kademesiz ayarlanır.
Kolun altındaki mafsalda bulunan ayar cıvatası ile bağlama kuvveti, gereksinimlere uygun olarak 2.500 N değerine kadar ayarlanabilir.
Ana plakadaki delik düzeni milimetre ve inç ölçüleri için uygundur.
Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 05300 Yatay ayaklı değişken yatay hızlı bağlama elemanı

258 kB

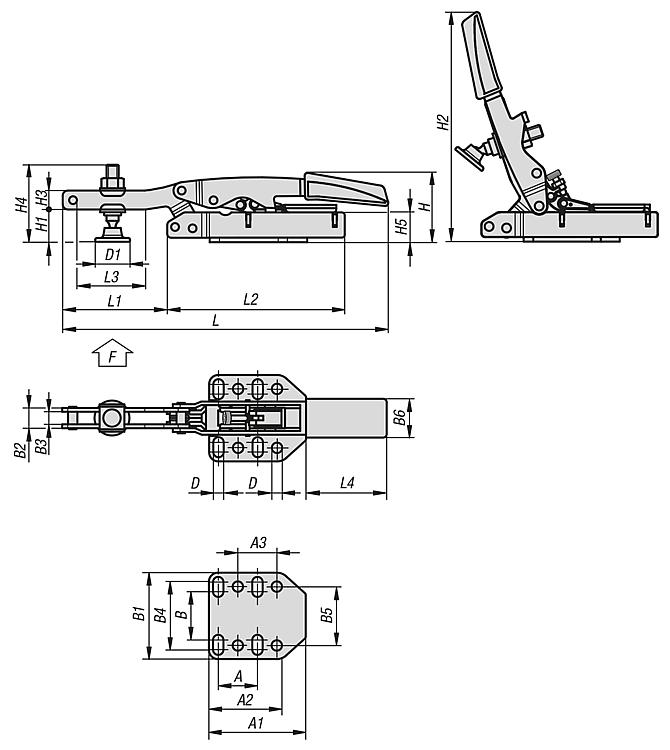

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	A	A1	A2	A3	B	B1	B2	B3	B4	B5	B6	D	D1	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	Maks. bağlama yüksekliği	F kN	CAD	Aks.	Fiyat	Sipariş et
05300-040	25,4	53	38	25,4	33	60	13	8	48	38	32	6,5	24,5	47	20	158	14	60	27	217	77	113	58	72	40	2,5			35,86 €
05300-060	25,4	53	38	25,4	33	60	13	8	48	38	32	6,5	24,5	64	36	175	14	68	44	217	77	113	58	72	60	2,5			36,81 €
