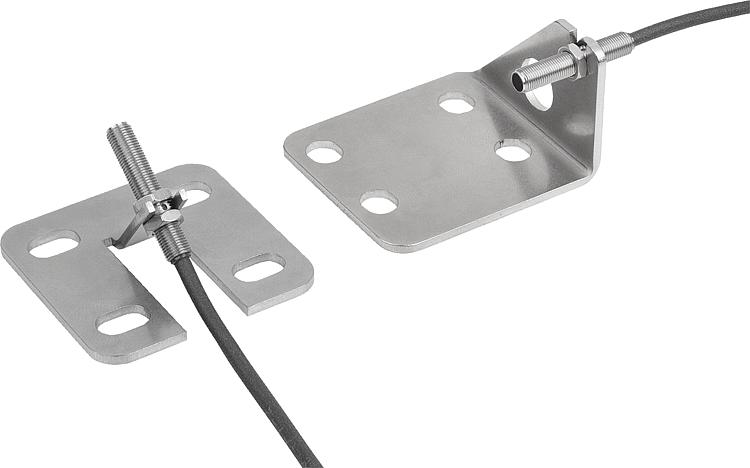

05990-20Durum sensörleri, paslanmaz çelik, tutuculu hızlı bağlama... |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|

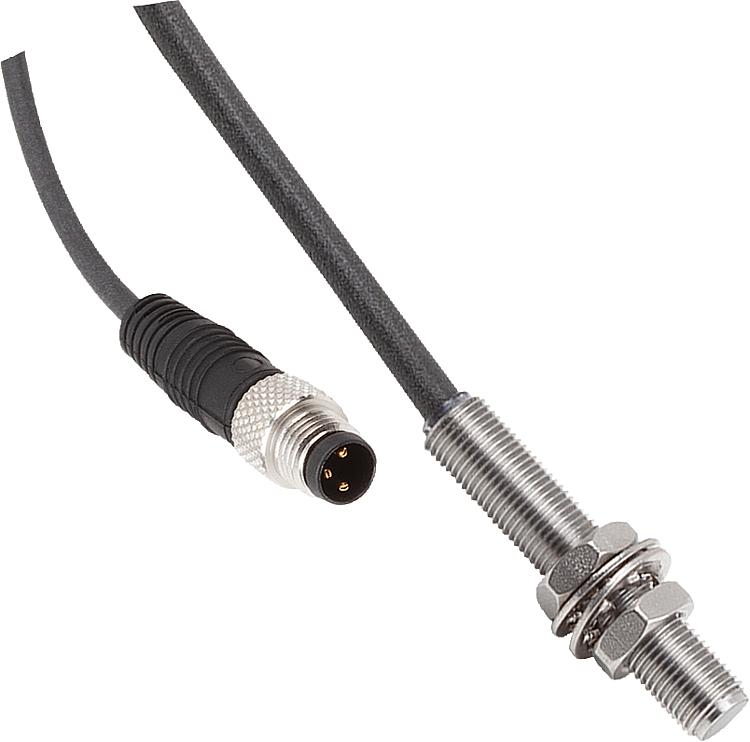

AçıklamaÜrün açıklaması:Tutuculu durum sensörleri hızlı bağlama elemanlarının çalışma durumunun sorgulanması amacına hizmet eder.
Sensör hızlı bağlama elemanının açık veya kapalı olduğunu algılar ve bu durum bilgisinin elektronik olarak işlenmesini mümkün kılar.
Sensör hızlı bağlama elemanındaki tutucu üzerinden sabitlenir.Malzeme:Paslanmaz çelik.Model:kaplamasız.Bilgi:Durum sensörü ve tutucu monte edilmemiş olarak teslim edilir.Teknik veriler:Endüktif sensör:
Çıkış anahtarlaması: PNP kapatıcı (NO)
İşletme gerilimi: 10 - 30 V DC
İşletme akımı: 100 mA
Anahtarlama aralığı: 0,8 mm
Anahtarlama frekansı: 5000 Hz
Kısa devreye karşı dayanıklı: evet
Kutuplamaya karşı dayanıklı: evet
Koruma sınıfı: IP 67
Bağlantı türü: 0,3 m kablo, PUR, konnektörlü
Sıcaklık aralığı: -25° C - +70°C
İzin: CE, c-UL-us, UKCA; WEEESıcaklık aralığı:Sıcaklık aralığı: -25° C - +70°CMontaj:Durum sensörü somunlarla tutucuya sabitlenir ve L1 ölçüsüne ayarlanır.
Tutucu hızlı bağlama elemanının vidaları ile geçiş delikleri üzerinden ayak ve montaj yüzeyi arasına sabitlenir.
Çalıştırma noktasının ince ayarı hızlı bağlama elemanının montajı sırasında yapılır.

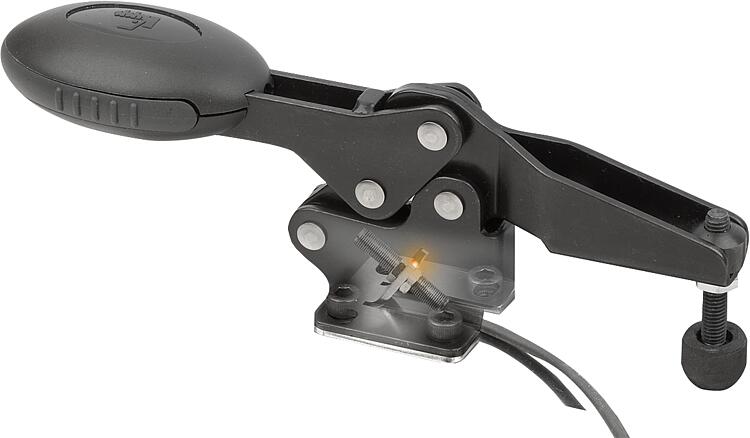

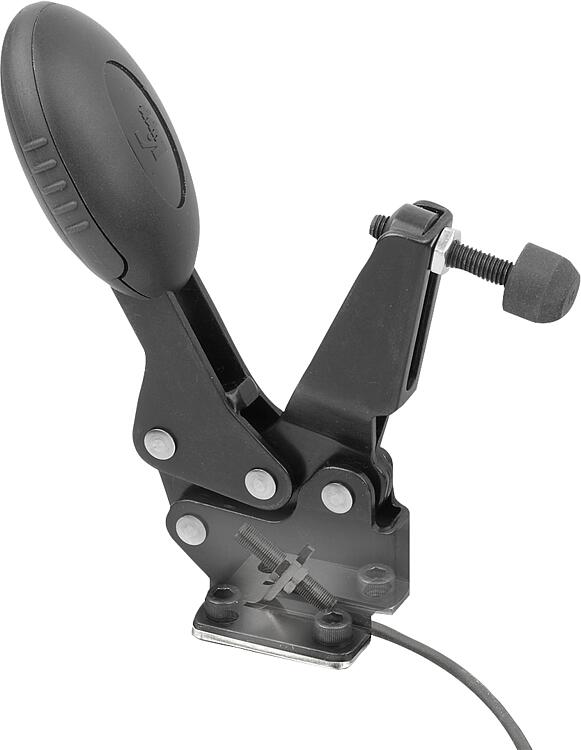

İşlem şekli detaylı olarak montaj talimatında tarif edilmiştir.Aksesuar:Hızlı bağlama elemanı yatay, yatay ayaklı 05900.

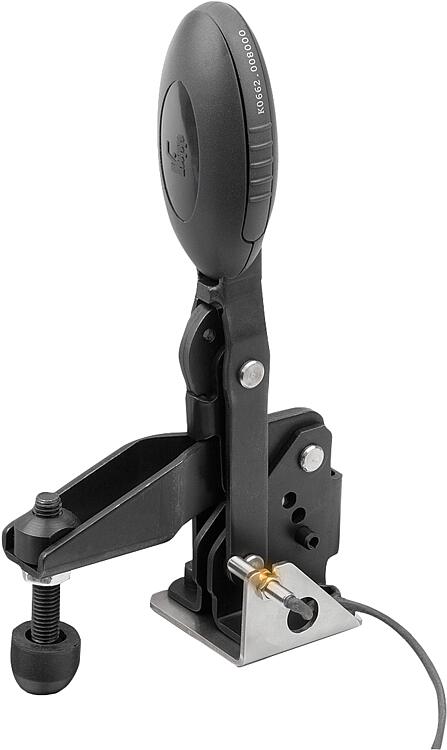

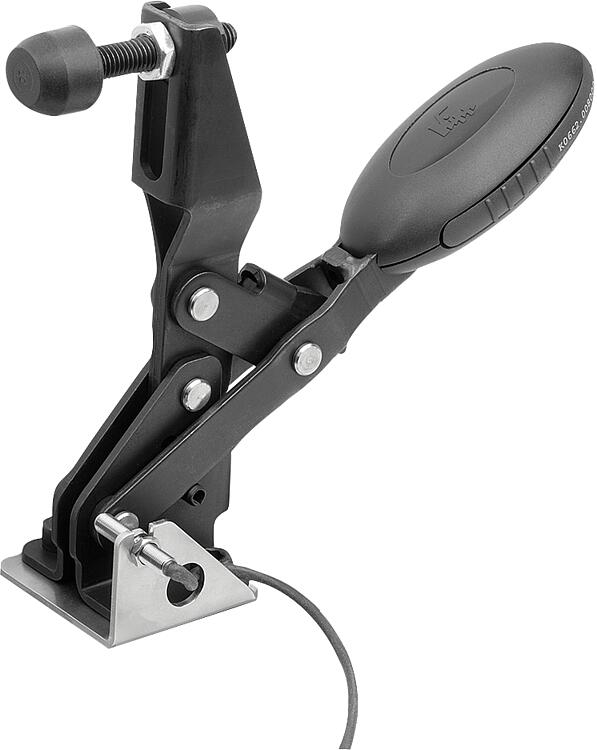

Hızlı bağlama elemanı dikey , yatay ayaklı 05908.
Konnektör M8x1, korumasız, vidalı kilitli burç 80150.
Kablo bağı bloğu 10451.

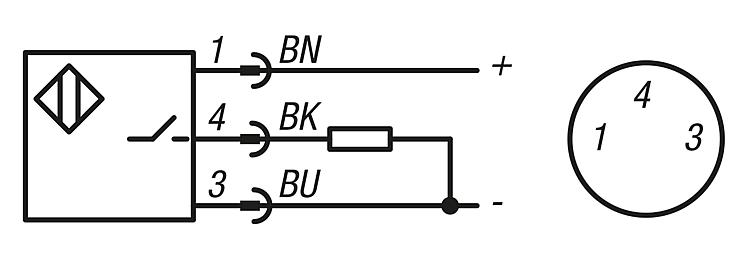

Güvenlik:Durum sensörleri, kişileri emniyete almak için uygun değildir.Çizim bilgisi:1) LED gösterge
BN = Kahverengi
BK = Siyah
BU = Mavi İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

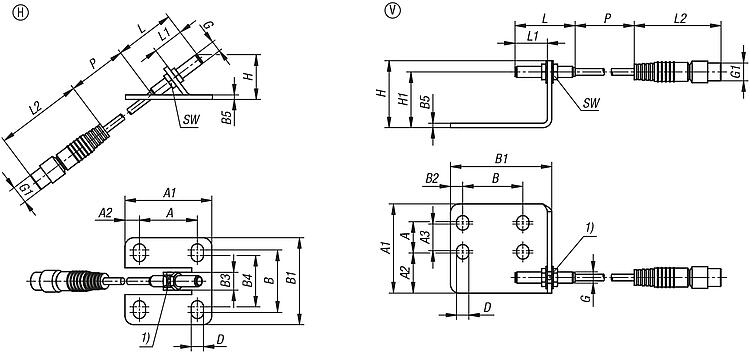

Çizimler (toplu genel bakış) |

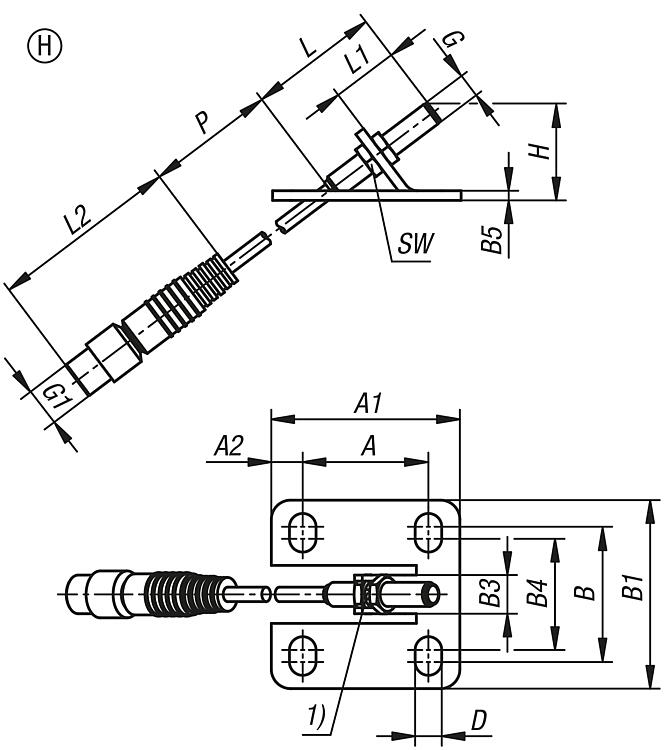

Durum sensörleri, paslanmaz çelik, tutuculu, form H, hızlı bağlama elemanı, yatay için
|
daha fazla bilgi |
| Sipariş numarası | Form | A | A1 | A2 | B | B1 | B3 | B4 | B5 | D | G | G1 | H | L | L1 | L2 | P | SW | Uygun hızlı
bağlama elemanı | M=Milli
hızlı bağlama
elemanı | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 05990-20-06111 | H | 26 | 39 | 6,5 | 28 | 39 | 8 | 23 | 2 | 5,5 | M5X0,5 | M8x1 | 20,1 | 27 | 13,8 | 39 | 300 | 7 | 05900 | M6x35 |  | | 109,11 € | | | 05990-20-08111 | H | 26 | 44 | 9 | 31 | 45 | 8 | 24 | 2 | 6,2 | M5X0,5 | M8x1 | 27,3 | 27 | 20,6 | 39 | 300 | 7 | 05900 | M8x45 | | | 109,11 € | |
|

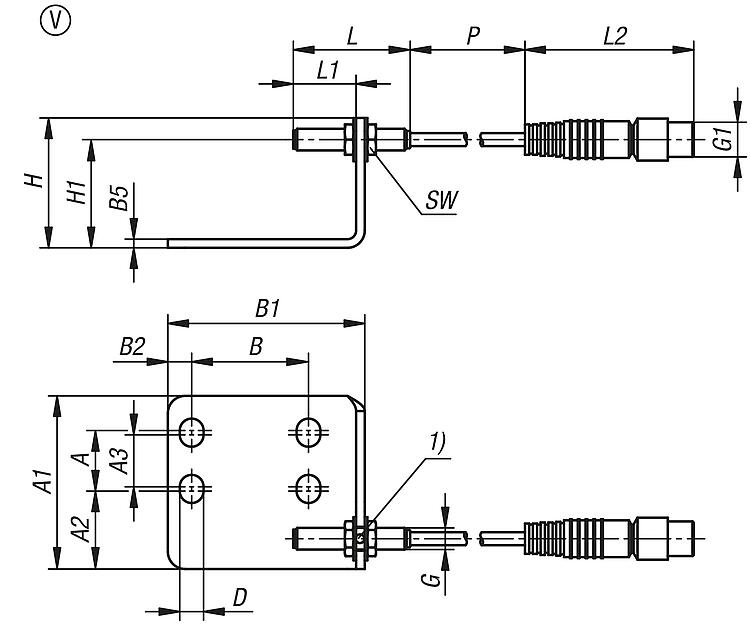

Durum sensörleri, paslanmaz çelik, tutuculu, form V, hızlı bağlama elemanı, dikey için
|
daha fazla bilgi |
| Sipariş numarası | Form | A | A1 | A2 | A3 | B | B1 | B2 | B5 | D | G | G1 | H | H1 | L | L1 | L2 | P | SW | Uygun hızlı
bağlama elemanı | M=Milli
hızlı bağlama
elemanı | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 05990-20-06121 | V | 14 | 40 | 18 | 12 | 27 | 45,5 | 5,5 | 2 | 5,5 | M5X0,5 | M8x1 | 30 | 25 | 27 | 14,5 | 39 | 300 | 7 | 05908 | M6x35 | | | 109,11 € | | | 05990-20-08121 | V | 21 | 45 | 15 | 19 | 32 | 49 | 6,5 | 2 | 6,8 | M5X0,5 | M8x1 | 30 | 25 | 27 | 14,5 | 39 | 300 | 7 | 05908 | M8x45 | | | 109,11 € | |
|
