Sıkıştırma demiri, çift taraflı, 90° döndürülebilir
04191

Sıkıştırma demiri, çift taraflı, 90° döndürülebilir

geri

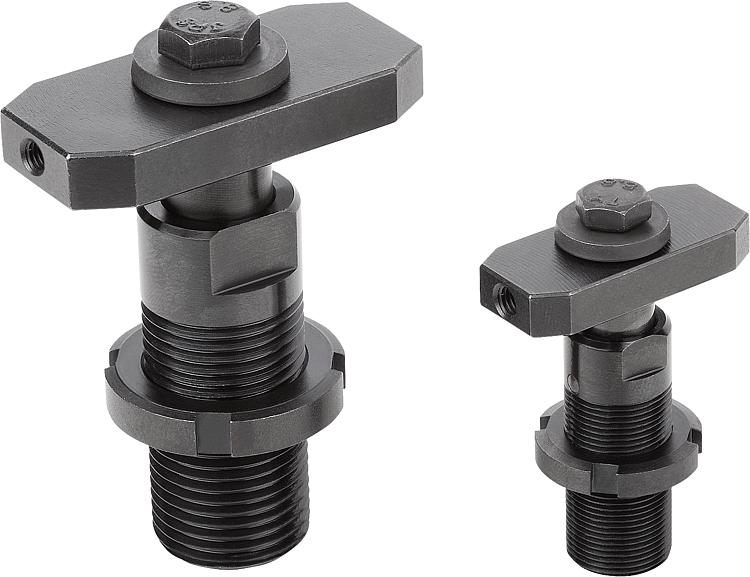

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:temperlenmiş ve perdahlı.Bilgi:Çift taraflı germe demirleri özellikle çoklu gerdirmeler için uygundur.
Özel uygulamalar için sıkıştırma flanşı, sıkıştırma cıvatasını çözerek ölçülere uygun bir sıkıştırma flanşı ile değiştirilebilir. Sıkıştırma flanşı her zaman iki tarafta da bir dayanma noktasına sahip olmalıdır.
Çalışma prensibi:1. Altıgen cıvatayı elle veya elektrikli bir aletle sıkın (maksimum sıkma torkuna uymaya dikkat edin). Sıkıştırma işlemi esnasında sıkıştırma flanşı otomatik olarak çeyrek bir dönüş gerçekleştirir ve ardından bağlama strokuna başlar.

2. Çözmek için işlemlerin tersini uygulayın. Sıkıştırma flanşı tekrar otomatik olarak başlangıç konumuna geçer (sıkıştırma cıvatası üzerinden sıkıştırma flanşının konumu değiştirilebilir).

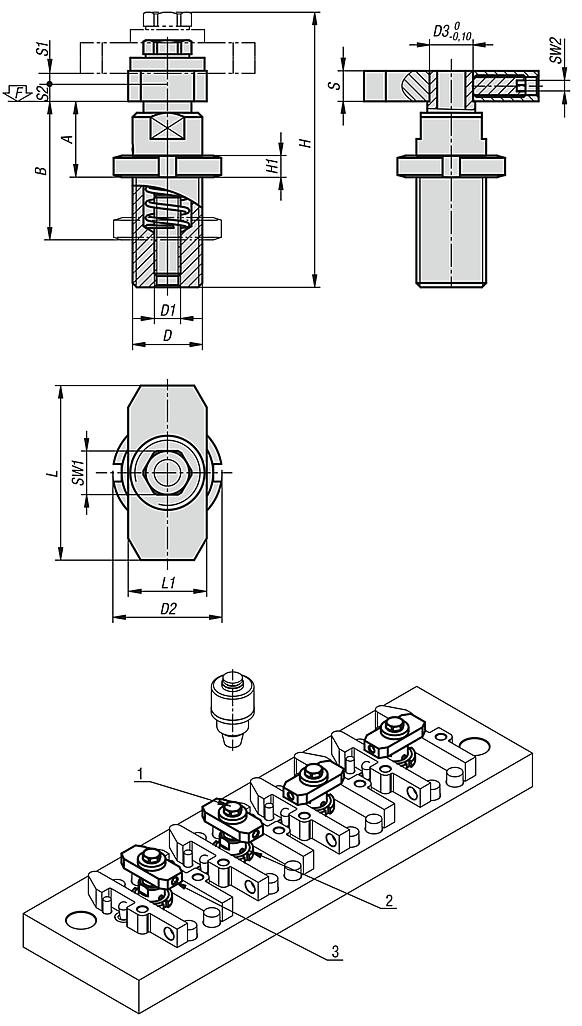

Çizim bilgisi:
1) Altıgen cıvata
2) Yarıklı somun
3) Kilitleme cıvatası
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet 04191 Sıkıştırma demiri, çift taraflı, 90° döndürülebilir 239 kB

Çizimler

Sıkıştırma demiri, çift taraflı, 90° döndürülebilir

Ürün seçimi/filtresi

Sipariş numarasıDD1

D2D3ABHH1LL1SS1S2SW1SW2Sıkma
torku
maks. Nm
F
maks. kN
CADAks.FiyatSipariş et
04191-1640M16x1M625101525615401874,52,5102,510,48,97 72,54 €
04191-2460M24x2M836142235877602896413325,316,5 96,58 €
