Sıkıştırma pimi çelik veya paslanmaz çelik adaptör plakası ile

geri

Ürünler
- Ürünlere genel bakış
  - Esnek standart parça sistemi
    - Sıkıştırma demiri Sıkıştırma elemanları
      - Izgara sistemleri için germe birimleri
        Sıkıştırma pimi çelik veya paslanmaz çelik adaptör plakası ile

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Adaptör plakası çelik.
Sıkıştırma kamaları çelik 1.0715 veya paslanmaz çelik 1.4305.Model:Adaptör plakası galvanizli.
Sıkıştırma kamaları karartılmış veya yalın.Bilgi:Adaptör plakaları hızlı bağlama elemanlarının, delik şeması 3 veya 4 olan delik desenli plakalar ile veya Ø16 mm, Ø20 mm veya Ø28 mm'lik delikli plakalar ile uyumluluğunu sağlamaktadır.
Silindir başlı cıvata çevrilerek sıkıştırma pimi parçaları delikte sıkıştırılır.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04756 Sıkıştırma pimi çelik veya paslanmaz çelik adaptör plakası ile

346 kB

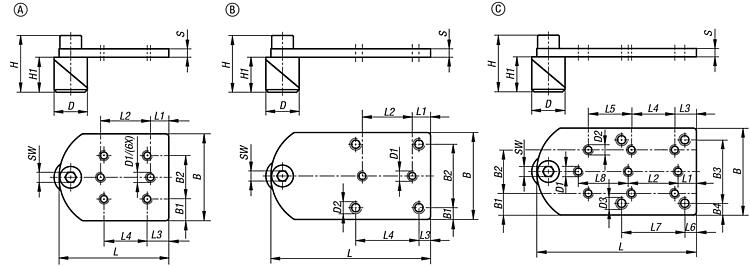

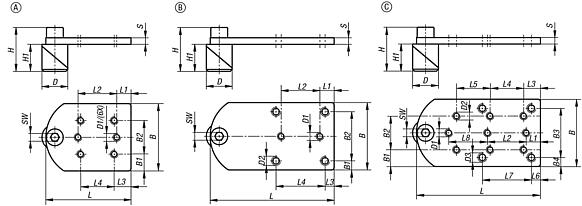

Çizimler (toplu genel bakış)

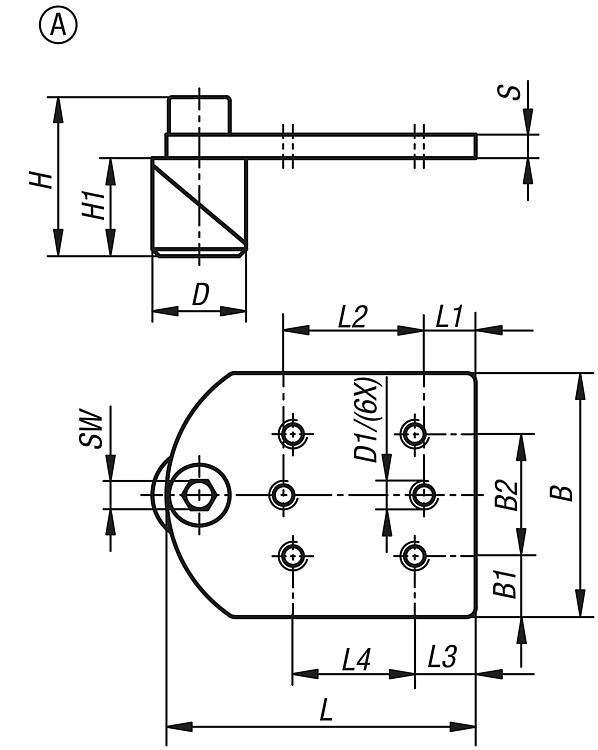

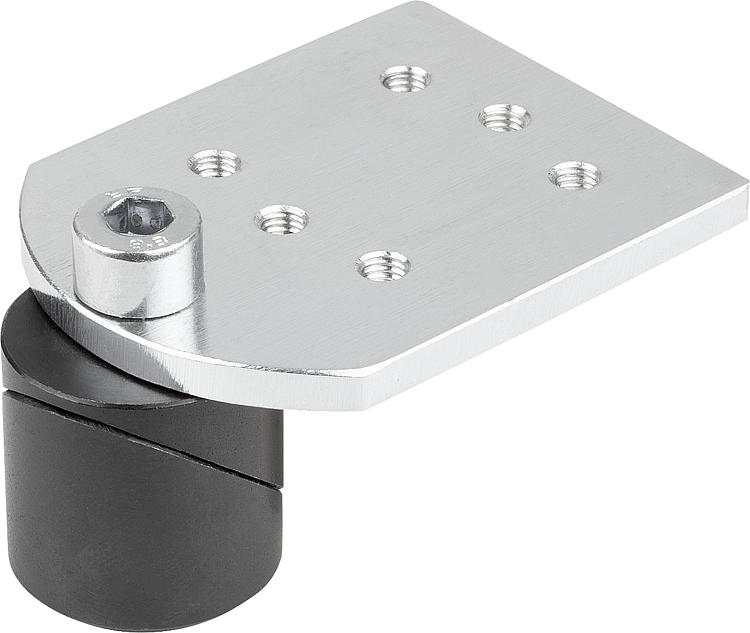

Sıkıştırma pimi çelik veya paslanmaz çelik, adaptör plakası ile, Form A

daha fazla bilgi

Çizimler

Sıkıştırma pimi çelik veya paslanmaz çelik, adaptör plakası ile, Form A

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	B	B1	B2	D	D1	H	H1	L	L1	L2	L3	L4	S	SW	Fiyat
04756-0016	A	çelik	52	13	26	16	M5	30,5	17,5	66	11	30	13	26	5	6	32,49 €
04756-1020	A	paslanmaz çelik	52	13	26	20	M5	34	21	66	11	30	13	26	5	6	35,70 €
04756-0028	A	çelik	52	13	26	28	M5	41	28	66	11	30	13	26	5	6	42,11 €

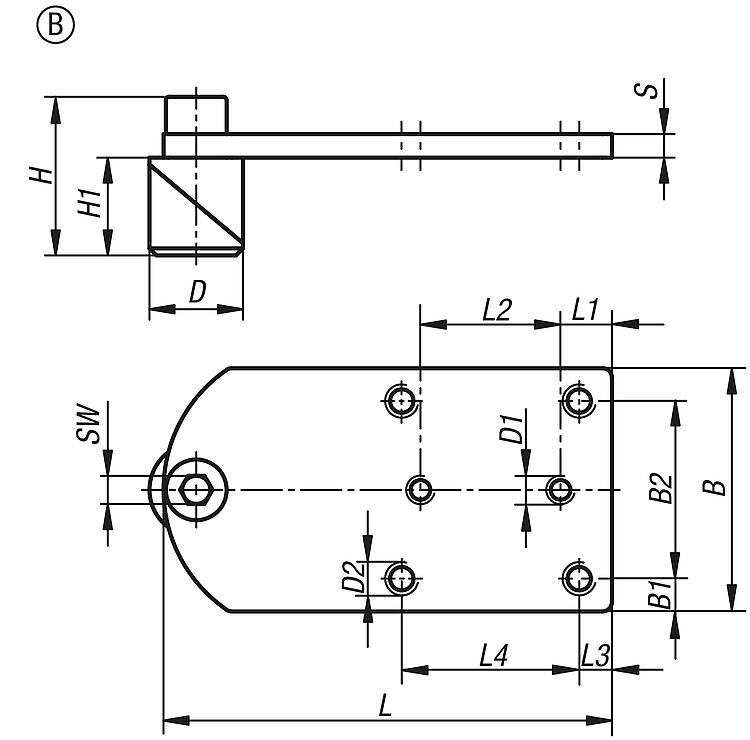

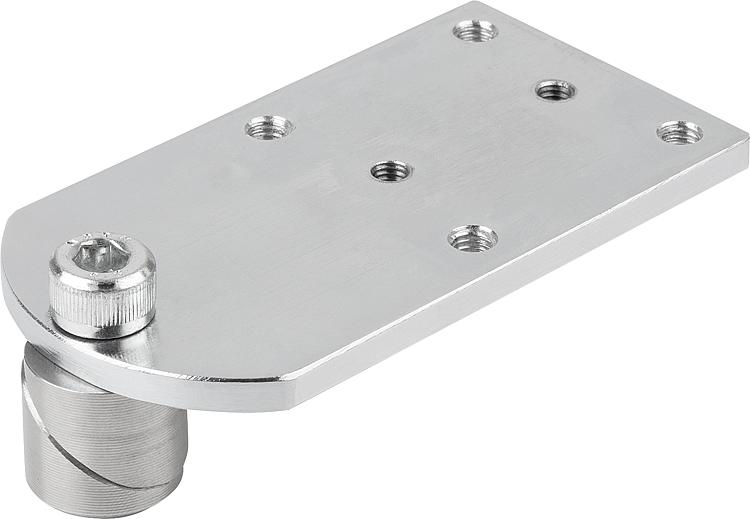

Sıkıştırma pimi çelik veya paslanmaz çelik, adaptör plakası ile, Form B

daha fazla bilgi

Çizimler

Sıkıştırma pimi çelik veya paslanmaz çelik, adaptör plakası ile, Form B

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	B	B1	B2	D	D1	D2	H	H1	L	L1	L2	L3	L4	S	SW	Fiyat
04756-0116	B	çelik	52	7	38	16	M5	M6	30,5	17,5	96	11	30	7	38	5	6	33,91 €
04756-1120	B	paslanmaz çelik	52	7	38	20	M5	M6	34	21	96	11	30	7	38	5	6	37,13 €
04756-0128	B	çelik	52	7	38	28	M5	M6	41	28	96	11	30	7	38	5	6	43,56 €

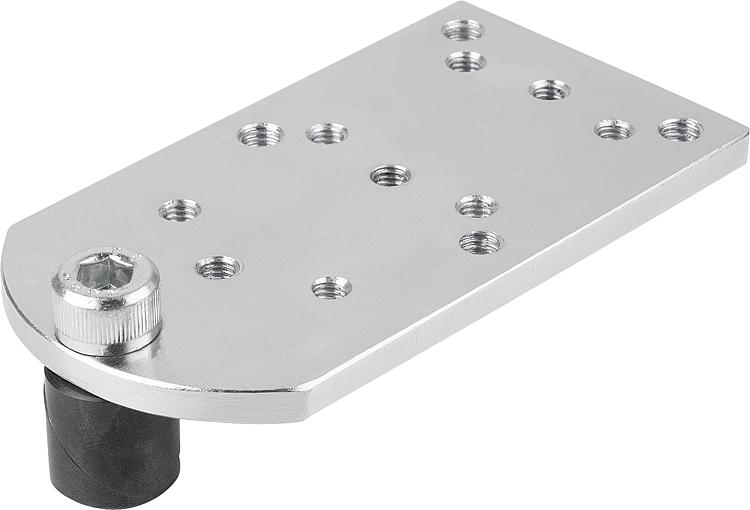

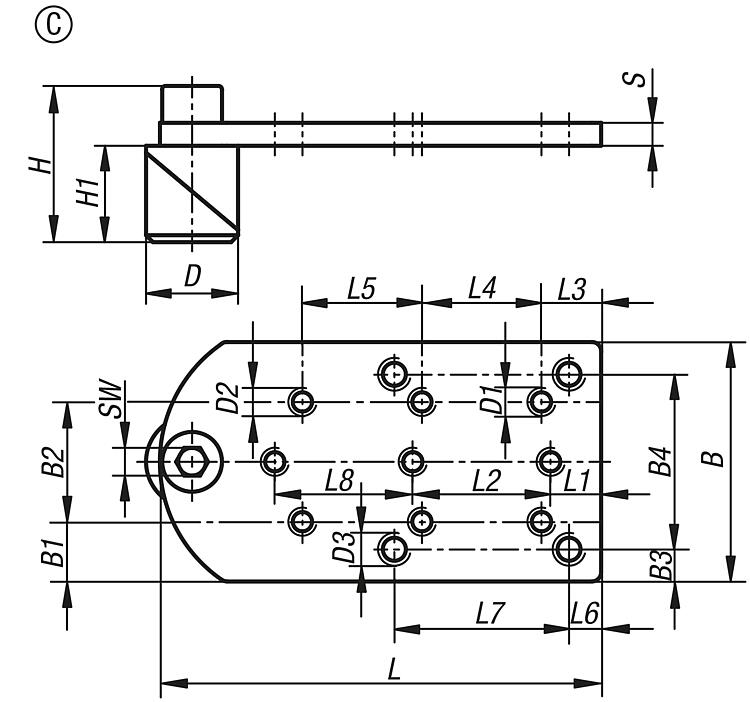

Sıkıştırma pimi çelik veya paslanmaz çelik, adaptör plakası ile, Form C

daha fazla bilgi

Çizimler

Sıkıştırma pimi çelik veya paslanmaz çelik, adaptör plakası ile, Form C

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde malzemesi	B	B1	B2	B3	B4	D	D1	D2	D3	H	H1	L	L1	L2	L3	L4	L5	L6	L7	L8	S	SW	Fiyat
04756-0216	C	çelik	52	13	26	7	38	16	M5	M5	M6	30,5	17,5	96	11	30	13	26	26	7	38	30	5	6	40,03 €
04756-1220	C	paslanmaz çelik	52	13	26	7	38	20	M5	M5	M6	34	21	96	11	30	13	26	26	7	38	30	5	6	43,26 €
04756-0228	C	çelik	52	13	26	7	38	28	M5	M5	M6	41	28	96	11	30	13	26	26	7	38	30	5	6	49,68 €
