        Döner bağlama elemanı için sıkıştırma kolu, hidrolik, form C

Ürün açıklaması/Ürün resimleri

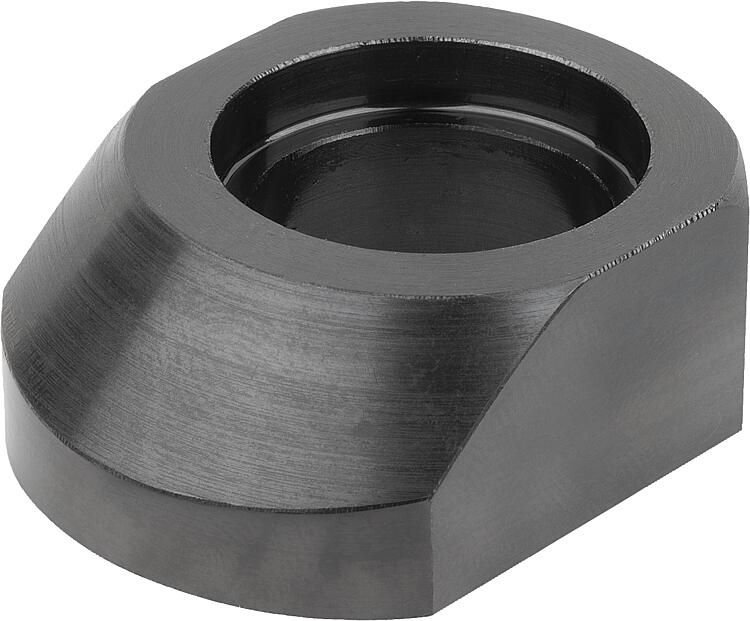

AçıklamaÜrün açıklaması:04368-20 döner bağlama elemanı için tekli bağlama kolları. Farklı sıkıştırma kolu şekilleri ile farklı sıkma durumları gerçekleştirilebilir. Sabitleme malzemesi döner bağlama elemanlarına dahildir.Malzeme:Çelik.Model:perdahlı.Bilgi:Sıkıştırma kolu bağlantıları ve çalışma basıncının bir fonksiyonu olarak etkin sıkıştırma kuvveti ile ilgili notlar her bir döner bağlama elemanı için ayrı şekilde dikkate alınmalıdır.

Döner bağlama elemanlarının sıkma kuvveti diyagramları, sıkıştırma kollarının boyutlandırılması için belirleyici öneme sahiptir.
Belirtilen çalışma basıncı aşılmamalı ve (gerekirse) ayarlanmalıdır.
Sıkıştırma kollarının dönme hareketi engellenmemelidir. Döner bağlama elemanlarının dönme stroku tamamlandığında iş parçası sıkıştırılabilir.
Baskı parçaları, iş parçası ile temas sadece dönme hareketi tamamlandıktan sonra gerçekleşecek şekilde tanımlanmalıdır.
Piston koluna tork uygulanmasını önlemek için, sıkıştırma kolları montaj sırasında birbirlerine karşı tutulmalıdır.

Dönme alanına müdahale etmekten kaçının. Ellerde ve vücudun diğer kısımlarında morarma şeklinde yaralanma riski vardır.

Güvenlik talimatlarını dikkate alın.Teknik veriler:- Maks. işletme basıncı form A ve B: 200 bar.
- Maks. işletme basıncı form C: 500 bar.
- Maks. işletme basıncı form D: 300 bar.Montaj:Sıkıştırma kollarını monte ederken veya sökerken döner bağlama elemanının piston koluna tork iletilmediğinden emin olun. Bu, sabitleme cıvatasını sıkarken veya gevşetirken sıkıştırma koluna karşı tutarak önlenebilir.

1. Döner bağlama elemanı bir aşırı yük emniyeti ile donatılmışsa, ilk adımda bu emniyet devreye girene kadar pistonu çevirerek emniyet kontrol edilmelidir. Bir döner bağlama elemanının 120° mesafede üç bağlantı noktası vardır.

2. Sıkıştırma kollarının montajı normalde basınçsız durumda gerçekleştirilir. Sıkıştırma kolu piston koluna yerleştirildikten sonra cıvata veya somun sıkılabilir. Ancak, sıkma kolunun tam bir sıkma pozisyonu gerekiyorsa, döner bağlama elemanının pistonu basınçla geri çekilmelidir. Ardından sıkıştırma kolu istenen konuma monte edilebilir.

3. Sıkıştırma kolu sabitlendikten sonra, döner bağlama elemanının sıkıştırma işlemi, doğru sıkıştırma noktası ve sıkıştırma stroku için birkaç kez kontrol edilmelidir.

4. Sıkıştırma kolunu değiştirdikten sonra, sabitleme cıvatasının torku birkaç sıkıştırma döngüsünden sonra tekrar kontrol edilmeli ve gerekirse sabitleme cıvatası yeniden sıkılmalıdır.Talep üzerine:Diğer ölçüler ve şekiller.Aksesuar:- Dayanak pimi 02153.
- Kendinden ayarlanan destekler 02080, 02081, 02005, 02006.
- Altı köşeli tutucu tamponlar 07114.Özellikler:
