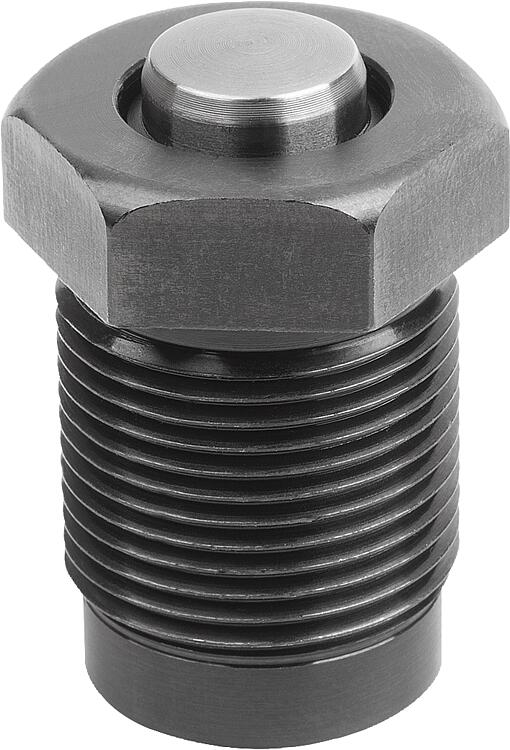

04624-70_CVidalı silindir hidrolik, yay dönüşlü tek kat etkili, form C |
geri |
|
Ürün açıklaması/Ürün resimleri |
|
|
AçıklamaÜrün açıklaması:Yay geri dönüşlü tek etkili vidalı silindirler kompakt tasarımlıdır ve bu nedenle genellikle sıkıştırma silindirleri olarak kullanılır. Ayrıca birbirlerine çok yakın mesafelerde konumlandırılabilir. Vidalı silindirler, iç strok sınırlaması nedeniyle bir karşı sıkıştırma yüzeyi olmadan çalıştırılabilir. Standart olarak takılan çift sıyırıcı dinamik sızıntıyı önler ve böylece vidalı silindirlerin hizmet ömrünü uzatır. Piston, entegre bir yay ile ana konuma sıfırlanır.Malzeme:Gövde ve piston: çelik.
NBR conta.Model:Gövde: perdahlı.
Sertleştirilmiş piston.Bilgi:Vidalı silindirler hem sıkıştırılmış hem de sıkıştırılmamı durumda maksimum yüklere dayanabilir.
Montaj sırasında contaların hasar görmesini önlemek için, giriş pahlarının ve yağ beslemesi için çapraz deliklerin iyi yuvarlatılmış olduğundan emin olun.
Vidalı deliğin alt kısmındaki bir sızdırmazlık halkası vidalı silindiri sızdırmaz hale getirir.
Piston tasarımı nedeniyle kol boşluğunun havalandırılması gerekmez.
Vidalı silindirler agresif kesme ve soğutma maddelerinden korunmalıdır.
Form B baskı parçaları teslimat kapsamına dahil değildir.
Güvenlik talimatlarını dikkate alın.Kumanda şekli:Delikli kanallar.Teknik veriler:Maks. çalışma basıncı: 400 bar.Montaj:Bkz. montaj konturu.Avantajlar:- Entegre metal sıyırıcı.
- Küçük montaj ölçüleri.
- Karşı sıkıştırma yüzeyi olmadan kullanılabilir.
- İçeri sürülmüş konumda yükler mümkündür.
- Hatsız basınçlı hava beslemesi.Çizim bilgisi:Özellikler: İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
| Sipariş numarası | Form | Piston
çapı | Strok | Bağlantı
şekli | D
| G | H | H1 | H2 | H3 | H8 | H9 | H10 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04624-70-1210230911 | C | 12 | 10 | delikli kanallar | 6 | M22x1,5 | 45,5 | 27 | 7 | 10,5 | 15 | 6 | 26,5 |  | | 115,35 € | | | 04624-70-1612230911 | C | 16 | 12 | delikli kanallar | 6 | M26x1,5 | 54 | 34 | 8 | 11 | 19 | 7 | 33,5 | | | 116,53 € | | | 04624-70-2015230911 | C | 20 | 15 | delikli kanallar | 7 | M30x1,5 | 69,5 | 43 | 8 | 17,5 | 23 | 7 | 42,5 | | | 142,69 € | | | 04624-70-2516230911 | C | 25 | 16 | delikli kanallar | 7 | M38x1,5 | 72,5 | 45,5 | 11 | 18 | 26,5 | 10 | 45 | | | 159,34 € | | | 04624-70-3220230911 | C | 32 | 20 | delikli kanallar | 8 | M48x1,5 | 100 | 71,5 | 12 | 20 | 40 | 11 | 71 | | | 233,06 € | |
| Sipariş numarası | Form | Piston
çapı | L | SW | 100 bar'da
gerdirme gücü
(kN) | 400 bar'da
gerdirme gücü
(kN) | Yay geri
çekme kuvveti
min. (N) | Yağ ihtiyacı / 10 mm
strok
(cm³) | Sıkma
torku
maks. Nm | CAD | Aks. | Fiyat | Sipariş et |
|---|
| 04624-70-1210230911 | C | 12 | 31 | 24 | 1,1 | 4,5 | 30 | 1,13 | 40 | | | 115,35 € | | | 04624-70-1612230911 | C | 16 | 34 | 27 | 2 | 8 | 50 | 2,01 | 50 | | | 116,53 € | | | 04624-70-2015230911 | C | 20 | 40 | 32 | 3,1 | 12,5 | 75 | 3,14 | 60 | | | 142,69 € | | | 04624-70-2516230911 | C | 25 | 52 | 41 | 4,9 | 19,6 | 125 | 4,91 | 80 | | | 159,34 € | | | 04624-70-3220230911 | C | 32 | 62 | 50 | 8 | 32 | 200 | 8,04 | 225 | | | 233,06 € | |
