        Sıkıştırma noktalı çelik yan bağlama elemanı

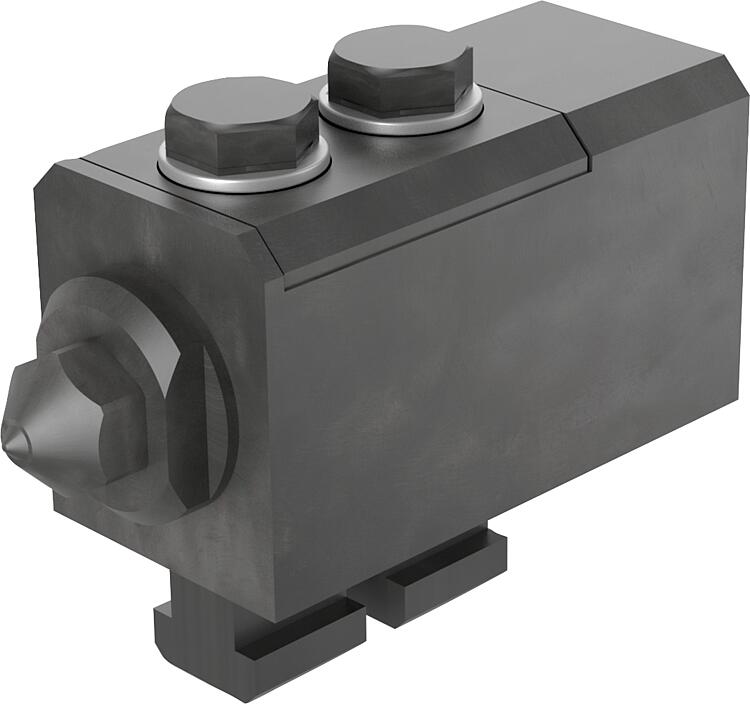

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Islah çeliği.Model:perdahlı.Bilgi:Aşağı çekme etkisi olmayan mekanik yan gergi, bir germe birimi ve bir mesnet elemanı olarak kullanılabilir.

ISO 4014 (10.9) sabitleme cıvataları ve DIN 508 T kanallar için somunlar teslimat kapsamına dahildir.Avantajlar:- Kompakt tasarım
- Yatay ve dikey olarak kullanılabilir
- Değiştirilebilir baskı cıvatasıÖzellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet 04580 Sıkıştırma noktalı çelik yan bağlama elemanı

171 kB

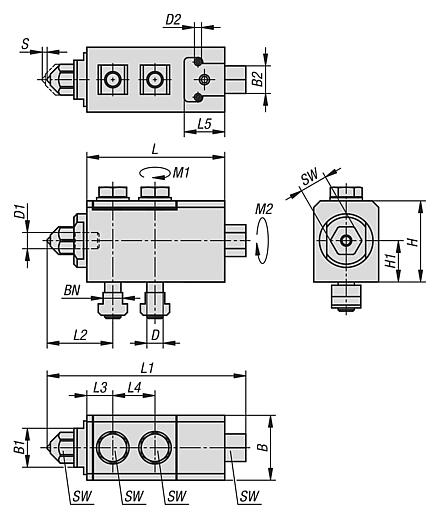

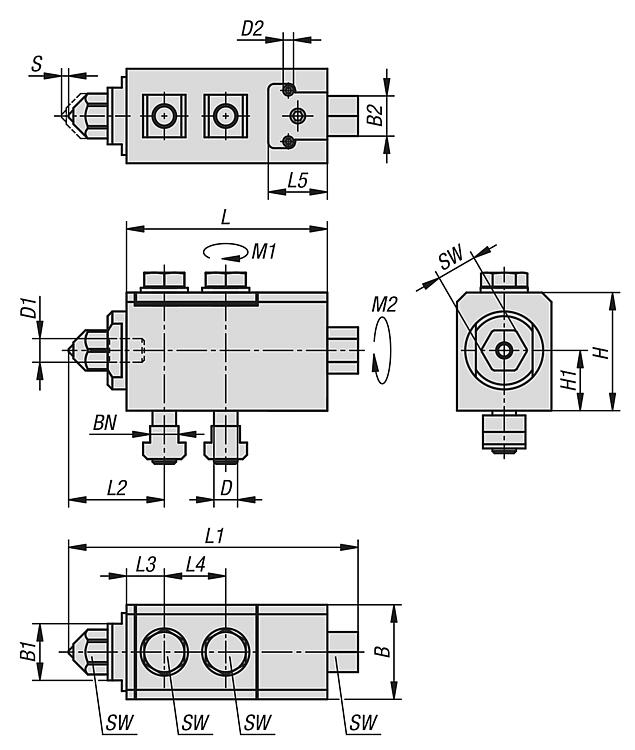

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Boyut	B	B1	B2	D	D1	D2	H	H1	Strok S	L	L1 min.	L1 maks.	L2 min.	L2 maks.	L3	L4	L5	F kN	Kanal genişliği	SW	Sıkma torku M1 Nm	Sıkma torku M2 Nm	Fiyat
04580-14	14	40	24	20	M10	M10	M6	50	25,5	4	85	122,5	126,5	40,5	44,5	16	26	25	14	12	17	67	45	408,25 €
04580-20	20	47,5	27	20	M12	M12	M6	56	27,5	6	98	139	146	43,7	50,4	18,2	30	25	20	14	19	83	60	506,00 €
04580-30	30	67	36	20	M16	M16	M6	71,5	34	10	134	189,5	199,5	60,5	70,5	26,5	36	32	30	18	24	205	125	640,55 €
